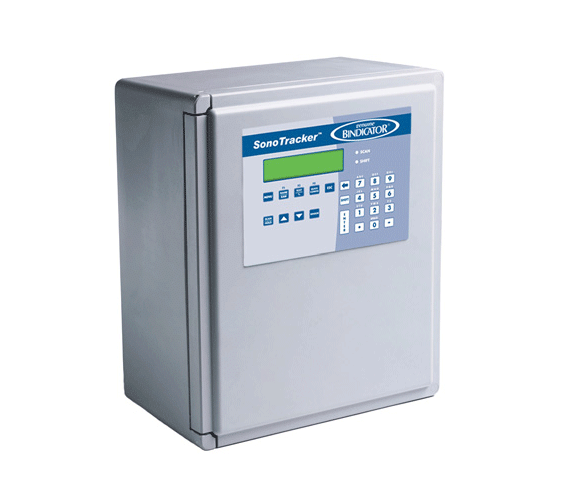

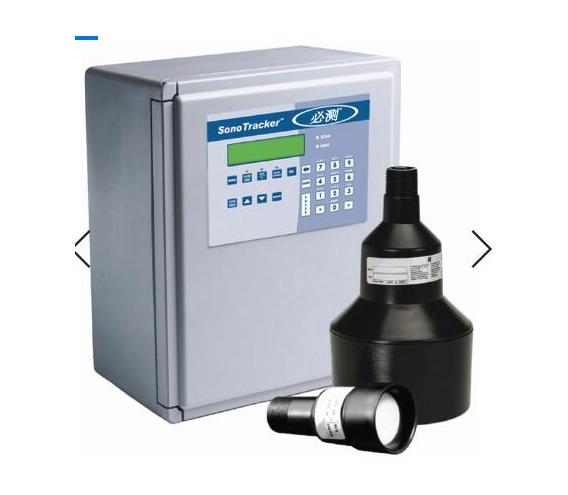

美国必测venture超声波液位计SonoTracker

模块化设计BT-26PTBT-26STBT-61PTBT-101PT39-2049-01

－可以配置多个传感器探头、继电器、点电平输入、模拟量输出和PLC接口。

多种物料测量功能

-固体和液体物位，还可以实现明渠流量和液位差测量等功能。

SentryTMDSP滤波器

-自研的SentryTMDSP滤波器技术，在工艺条件下，提供稳定准确的重量读数。

NEMA-4X防护外壳

-可选FRP塑料或不锈钢材质，适应不同的工况。

支持ORBTM远程库位管理系统

型号如下：SON-A-A-Y-A-A-ASON-B-A-Y-A-AASON-C-A-A-Y-A-AASON-C-A-B-Y-K-A、

传感器：BT55BT26BT61BT101

原理：根据探头发射接收声波的时间差来测算距离，继而转换成物位

特点：技术成熟，

安装简单操作便捷

适用范围广

快速配置(美国必测Venture超声波液位计SonoTracker)

菜单驱动的快速成立，在不到5分钟

模块化设计可配置的传感器，继电器，

工作电压    110/230VAC或24VDC

工作电流    20VA

内置串口    RS422/RS485，光电隔离，1200，2400，4800，9600，19.2k波特率

超声波探头选件板

（Slot1&Slot2） 2路、4路、8路接口板，可接2，4，6，8路继电器。

第1接口板必需8路全部使用完毕才能使用第2接口板。

PLC选件板（Slot2

&Slot3）    ProfiBusDP从站模式

继电器选件板（Slot

2&Slot3）   C型单刀双掷，10A110VAC，8A230VDC无感应；10A30VDC。每路探头可以配置2，4，5，8个继电器。

点电平输入选件板

（Slot3）   接触电压5V@5mA。支持市面上绝大部分点式物位计，多支持16路输入

4-20mA模拟输出选件板（Slot3）  大负载600欧姆（无源）；1000欧姆（有源）

。12位分辨率，普通隔离，1、2、4、8路输出方式

继电器/4-20ma组合选件板（Slot3）   2路继电器，1路模拟量输出；4路继电器，1路模拟量输出；2路继电器，2路模拟量输出；4路继电器，2路模拟量输出

工作温度    -20℃～50℃FeaturesandBenefits特点和优点Versatile

Thetransducersaredesigned传感器设计

foryourspecificapplication具体应用andenvironment.和环境。Availablein可在

frequenciesof14kHz,22kHz,14KHZ，22kHz的频率，24kHzand43kHztofita24kHz和43kHz，以适应varietyofmaterialsand多种材料，并

distances.Ourtransducershavean我们的传感器有accuracyof1%ofratedspan额定量程的1％的精度

inapprovedbulksolids在批准的散装固体applicationsand0.25%of应用和0.25％ratedspaninapprovedliquid额定跨度在批准的液体applications.应用。

Therangeofsensorsallowsyoutoreadlevelsfrom1foottobeyond100feetinsolids.各种各样的传感器，可以让你从1英尺到超过100英尺。The“

BT-55transducerhasanextremelynarrowbeamangle,allowingittobeusedinchallengingBT-55传感器有-个极其狭窄的光束角，允许它被用于在充满挑战

applications.应用。Additionally,thesameunitdoesopenchannelflowanddifferentiallevelmeasurements.。

订货号    产品描述

SON200059    BT-26PTPVC探头

SON200064    BT-26PTPVC探头内置温度补偿传感器

SON200058    BT-26ST不锈钢探头

SON200069    BT-26ST不锈钢探头内置温度补偿传感器

SON200077    BT-61PTPVC探头

SON200074    BT-61PTPVC探头内置温度补偿传感器

SON200057    BT-101PTPVC探头

SON200084    BT-101PTPVC探头内置温度补偿传感器

SON200085* BT-55PVC探头

SON210027    NEMA4x接线盒，5接线端子

61-6018-02-010      外置式温度补偿传感器

39-2049-01     （除BT-55外）

39-2049-03     （BT-55专用）

33-2074-01     超声波探头电缆线Belden#8760

LUC036177    温度补偿传感器电缆线Belden#9154
