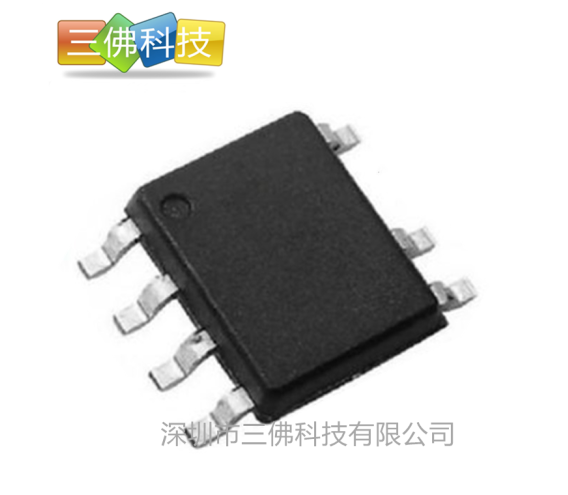

PL3323BS 贴片SOP7/7.5W 反激式开关电源芯片，深圳市三佛科技有限公司原装现货供应

PL3323BS 为小功率的适配器/充电器应用提供了很有效的解决方案，其新颖的恒流/恒压控制使得系统不需要次级反馈电路，并能实现高精度的恒流/恒压输出，从而满足更严格的能源损耗要求。
启动电流和工作电流
PL3323BS 具有低的启动电流，因而可以采用大的启动电阻以及小的 VDD 电容以降低应用中的
功率损耗。
PL3323BS 的工作电流小至 1mA，再加上特有的复合模式控制，从而提高了系统的效率，特别是系统处于轻载条件下。
VDD 欠压保护
PL3323BS内部集成VDD检测电路，系统上电后，当 VDD 端电压超过芯片的阈值电压时，芯片开始工作并输出 PWM 信号，进而驱动功率 MOS管。为了防止 VDD 上升过程中抖动对芯片的影响，内部设置了阈值迟滞。芯片的上升阈值和下降阈值典型值为 16V 和 8V。
恒压/ 恒流调节
恒压/恒流的调节主要是基于系统工作在 DCM 模式。工作于 DCM 模式的反激式开关电源，可以通过辅助绕组来采样输出电压。功率管导通时，原边电流逐步增加，功率管关闭后，原边电流传输到次级.

可编程恒流点及输出功率
在小于 7.5W 的应用中，CS 端不同的采样电阻会得到不同的恒流点。输出功率的大小可通过调节CS 端的采样电阻实现，采样电阻越大，恒流点越小，同时输出功率也越小

PL3323BS是款恒流/恒压原边控制的高性能离线反激式开关电源，仅需少数的外部元件，PL3323BS内部集成了包括功率MOSFET以及原边控制模块等高压功率调节器。PL3323BS适用于小于7.5W的AC/DC应用场合，其无需光耦以及次级控制电路就能实现高精度的恒流/恒压功能。系统稳态时也无需额外的补偿电路，从而能够得到精准的电压/电流控制。PL3323BS的复合模式的应用使得芯片能够实现低静态功耗、低音频噪音、高效率。在恒流模式以及系统重载下，PL3323BS会工作在PFM模式，系统正常时，PL3323BS工作在PWM模式。这种绿色模式会大大提高系统的效率，同时能够节省能耗。多种保护功能集成在芯片内部以保护芯片出现异常状态，主要包括：OCP、UVLO、OVP等，系统发生异常时，芯片将被保护，直到系统恢复正常状态。PL3323BS提供SOP-7封装。PL3323BS 同时具有多种保护功能：逐周期峰值电流检测、 欠压 保护、 过压 保护等

PL3323BS 特性：
内置高集成度的功率MOSFET；
+/-5%恒压调节；
全电压范围内精准的恒流调节；
去除光耦和次级恒流恒压控制电路；
内置高精度恒流调节的线电压补偿；
内置变压器电感补偿；
可编程的输出线补偿；
可提高效率的自适应多模式PWM/PFM控制；
低启动电流；
内置软启动；
内置前沿消隐；
限流保护；
过压保护；
良好的动态响应。
