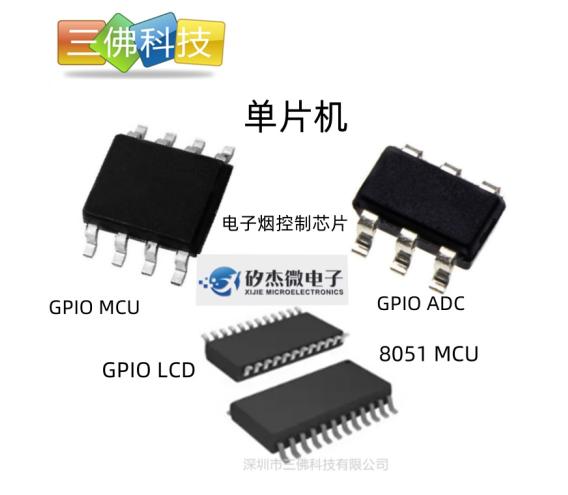

XC8P9525单片机SOT23-6/SOP8封装8位MCU，深圳市三佛科技有限公司原装现货供应

XC8P9525单片机 GPIO的8种工作模式 ：
输入浮空（Input floating）：输入引脚没有连接到任何信号源或电源，也没有上拉或下拉电阻。这种情况下，输入电压状态不确定，可能会受到环境噪声干扰，导致不可预测的行为。
输入上拉（Input pull-up）：通过一个电阻将输入引脚连接到高电平（通常是电源电压），在没有外部信号输入时，输入端会保持在一个确定的高电平状态。这样可以防止输入浮空，确保系统有一个明确的逻辑状态。
输入下拉（Input pull-down）：通过一个电阻将输入引脚连接到低电平（通常是地），确保在没有外部信号时输入端保持在低电平状态。这种配置同样可以防止输入浮空，确保输入的稳定性。
模拟输入（Analog）：输入信号能够以连续的形式变化，代表真实世界中的物理量（如温度、光强度、电压等）。这类输入通常需要通过模拟-数字转换器（ADC）转换为数字信号，以便进行后续的数字处理和分析。
通用开漏输出（Output open-drain）：输出端可以接地（低电平），但不提供高电平输出。为了确保高电平状态，通常需要外部连接一个上拉电阻到电源。开漏输出的优点是可以与多个开漏输出设备连接在同一线路上，实现逻辑“与”操作，常用于C总线等通讯协议。
通用推挽式输出（Output push-pull）：能够同时提供高电平和低电平，在输出为高电平时能源电流，而在输出为低电平时能吸收电流。这种配置适合直接驱动负载，具有较高的输出驱动能力和更快的响应速度，适用于数字电路的逻辑输出。
推挽式复用功能（Alternate function push-pull）：在某些微控制器或集成电路中，输出引脚可以被配置为不同的功能（例如，UART、PWM等），同时具有推挽式输出特性。这种复用功能提供了灵活性，使得同一引脚可以用于多种不同的应用。
开漏复用功能（Alternate function open-drain）：类似于推挽式复用功能，但此输出模式是开漏配置。这种配置允许同一引脚在不同的功能之间切换，适合于需要多个设备共享同一信号线的应用，常用于C通讯、外部中断或者状态指示等场合。
总结
GPIO不仅仅是简单的输入输出引脚，它通过不同的工作模式，可以适应各种复杂的应用场景。
