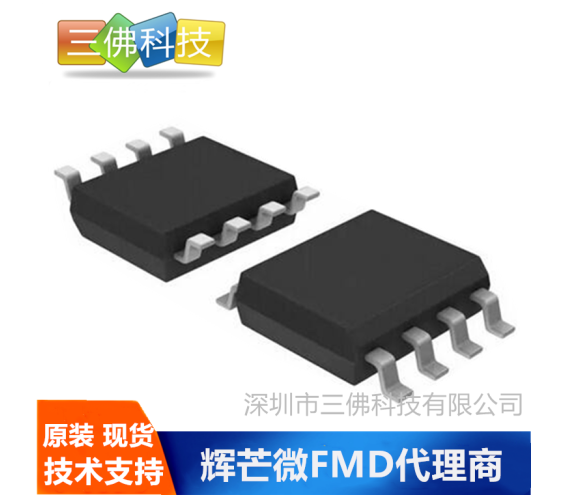

深圳市三佛科技有限公司供应FT8495HB2隔离5V2.4A开关电源芯片，原装现货

标题：使用 FT8395HB2+同步整流 FT8371B 设计的六级能效、隔离、恒压恒流电源
规格： Input voltage range: 90~264Vac, 50/60Hz
Output spec:5.0V/2.4A
应用 ：充电器电源/适配器电源（恒压恒流）

FT8395HB2特色概述
全电压输入范围：90Vac~264Vac 50/60Hz
电路外围超级简单，空间超小，成本超低（EF1510 普通绕法，无需磁芯接地）
次边搭配同步整流 FT8371B，SOP8 封装，外围简单
高效率、低待机功耗、低纹波电压
Efficiency ≥ 85%@115Vac/230Vac，满足六级能效并有足够余量
空载待机功耗<75mw@230Vac
Vripple <120mV@90Vac 60Hz
符合 EMI 测试标准
EN55002 Class B 标准
CC/CV 精度高
恒压精度：± 3%，恒流精度：± 3%
输出线损补偿可用 FB 电阻调节，调试简单方便
具有输出短路保护、欠压保护、过压保护等功能，优秀的容性负载输出启动特性
FT8395HB2 内置 750V 高压功率开关，SOP-8 封装，外围元件数量很少，成本低



设计要点：
1、 原边：FT8395xx IC 地和变压器辅助绕组的地要单独走高压电解电容的地，不要与 IC 地共线，以改善
EMC/ESD 性能。
2、 副边：同步整流 FT8371x 大电流回路（如变压器 A 线到输出正端，输出负端到同步整流芯片的 GND，以及
同步整流芯片的 Drain 到变压器 B 线），建议画短、粗，可减小电阻损耗，提高效率。


原边主芯片FT8395HB2 是一款高度集成的原边反馈控制芯片，包含了许多功能，这些功能有效地提高了小功
率反激变换器性能。原边反馈的拓扑结构简化了电路设计，降低了物料成本。通过芯片内部的抖频技术，使得
EMI 处理更加简单。所以，与传统线性变压器设计电路比较，成品体积小，重量轻。
FT8395HB2这款原边反馈控制芯片工作在脉冲频率调制(PFM)模式下，负载越轻，频率越小；所以轻载时系统的功耗很
小。启动电流最大为 3uA；所以可以使用很大的启动电阻从而提高了节能效果。
这款原边控制芯片同时也提供了非常多的保护功能。FB 引脚配置了输入欠压锁定。每一周期的峰值电流限
制和恒流控制保证了在重载下的过流保护。芯片具有过温保护功能，当芯片温度超过 150 度时能迅速关断，当温
度下降 10 度，异常状况解除后能及时重启。
副边 FT8371B 是一款高性能的同步整流芯片，内部集成同步整流 MOS，适用于隔离型的 DCM 和 QR 模式应用，
适用于充电器/适配器中对高效率的需求场合，外围电路超级简单(外围无需任何元件) ，成本低、效率高。

售后服务：公司提供样品，并提供产品运用的技术支持。
阿里店铺：阿里 “供应商 ”搜索 ，深圳市三佛科技有限公司，咨询客服购买。

FT8495HB2隔离5V2.4A开关电源芯片 产品供应
