产品与服务

电厂冷灰斗陶瓷耐磨料现场指导——联系电话：159-3877-3131

电厂冷灰斗陶瓷耐磨料现场指导，陶瓷耐磨料是一种水泥基复合单组分干粉砂浆，由水泥、矿物质掺合料、骨料以及抗裂耐磨剂，经工业化生产配制而成。耐磨浇注料现场加水搅拌即可使用，施工和易性好，通过人工抹灰在料仓或矿槽表面形成厚度的抗磨层，经过正常养护即可达到技术要求，具有耐磨性高，与基础混凝土(钢筒仓)的粘接强度高，抗冲击性强，抗压强度高，耐久性好、使用期限长等特点。耐磨浇注料于冶金、煤炭、火电、化工、水泥等行业的冲渣沟、矿槽、卸煤槽、下料斗、料筒仓的内衬抗磨层和水利水电、港口码头等工程的泄洪闸、卸料斗的抗磨层，起到保护基础混凝土(或钢筒仓)的作用。

一、包装陶瓷耐磨料为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装盐溶液作结合剂，加入量为袋装粉料的12%左右。

二、贮存陶瓷耐磨料存放在干燥库房内，不得雨淋，受潮，保质期为12个月。

三、施工说明

1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。

2、促凝剂加入，根据施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可根据施工时间要求，适当调节凝剂加入量。

3、搅拌：每次搅拌以加入4-6袋-150公斤耐磨陶瓷涂料为宜，然后加入凝剂干混2分钟，而后加入 盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

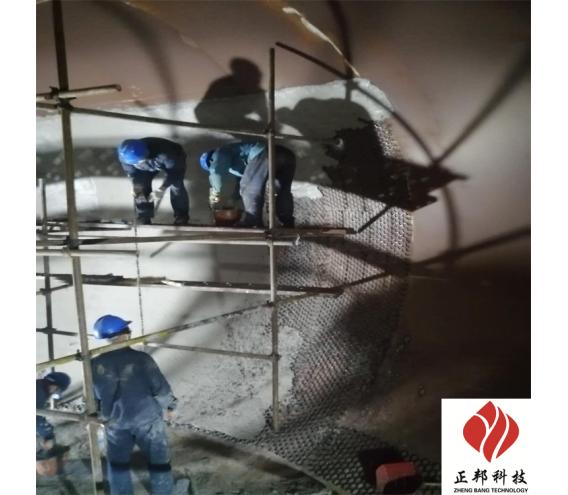

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。         清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。

6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。

7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。

8、该耐磨陶瓷涂料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
