在金属矿、煤矿等地下矿山的生产系统中，人员、矿石、设备及材料的垂直运输是连接井下与地面的关键环节。罐笼作为矿山提升系统的核心承载设备，通过提升机驱动的钢丝绳牵引，沿井筒内的罐道上下运行，能实现人员、物料的安全高效输送，是矿山生产中不可或缺的 “垂直交通枢纽”，直接关系到矿山的生产效率与人员作业安全。

一、核心工作原理：钢丝绳牵引，沿道运行

罐笼的工作逻辑围绕 “提升机驱动 + 罐道导向 + 安全制动” 展开，通过机械传动与导向结构的协同作用，实现垂直方向的稳定运输，具体过程可分为三个核心环节：

首先是动力牵引环节。罐笼通过连接装置（如楔形绳环、桃形环）与提升钢丝绳牢固连接，提升钢丝绳一端连接罐笼，另一端缠绕在提升机的卷筒上。当提升机启动时，卷筒带动钢丝绳收放，进而牵引罐笼沿井筒内的罐道（刚性罐道或柔性罐道）上下移动，实现垂直运输。提升机的运行速度可根据运输需求调整（常规速度范围为 0.5-12m/s），人员运输时速度较慢，物料运输时可适当提速，确保运行平稳性。

其次是导向定位环节。罐道作为罐笼的运行轨道，能限制罐笼在井筒内的横向偏移，确保罐笼沿固定轨迹运行。刚性罐道（如钢轨罐道、组合钢罐道）通过罐道梁固定在井筒壁上，罐笼两侧的罐耳与罐道紧密接触，减少运行中的晃动；柔性罐道（如钢丝绳罐道）则通过上下罐道梁张紧，罐笼通过导向装置沿钢丝绳滑动，适配井筒断面较大或深度较深的矿山。同时，罐笼顶部或底部设置的定位装置，能在罐笼到达井口或井底车场时精准对位，方便人员上下与物料装卸。

最后是安全保障环节。罐笼配备多重安全装置，确保运行过程中的安全：当提升钢丝绳出现过载或断裂风险时，防坠器会自动启动，通过卡紧罐道或制动钢丝绳将罐笼紧急制动在罐道上，防止罐笼坠落；罐笼的罐门（或罐帘）设置机械闭锁装置，只有罐笼完全停稳后才能开启，避免人员或物料在运行中掉落；此外，提升机系统还配备过卷保护、过速保护、过负荷保护等装置，当罐笼运行超出正常范围或出现异常负荷时，能及时切断提升机电源，实现紧急停机。

二、结构组成：模块化设计，适配矿山工况

罐笼采用模块化、高强度的结构设计，核心部件经过矿山井下潮湿、多尘、有振动等工况的专项优化，兼顾承载性能与安全可靠性，主要包括以下核心组件：

1. 罐身主体

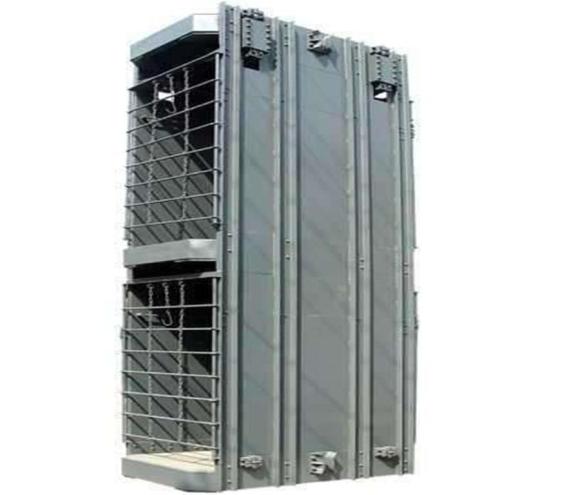

罐身是罐笼的承载框架，采用型钢（如工字钢、槽钢）焊接而成，框架外侧覆盖钢板（厚度 5-12mm），形成封闭或半封闭的运输空间。根据用途不同，罐身分为单层罐笼与多层罐笼（常见 2-3 层）：单层罐笼适用于中小型矿山的人员或物料运输；多层罐笼则通过隔板将罐身分为多个独立空间，可同时运输人员与物料，提升运输效率。罐身内侧设置扶手、座椅（人员运输罐笼）或防滑地板（物料运输罐笼），提升使用舒适性与安全性；罐身两侧开设观察窗，方便人员观察井筒内情况。

2. 罐门与闭锁装置

罐门是人员与物料进出罐笼的通道，分为侧开式、上开式或下开式，材质为钢板或钢管焊接而成，具备足够的强度与刚性。人员运输罐笼的罐门高度通常不低于 1.8m，防止人员意外掉落；物料运输罐笼的罐门可根据物料尺寸设计，方便大型设备进出。闭锁装置与罐门联动，采用机械锁闭结构，只有当罐笼到达指定位置并停稳后，通过操作手柄才能打开罐门；罐门未关闭时，提升机无法启动，形成 “门未关不启动、未停稳不开门” 的安全连锁，避免误操作引发安全问题。

3. 罐耳与导向装置

罐耳是罐笼与罐道接触的部件，分为滑动罐耳与滚动罐耳：滑动罐耳采用耐磨铸铁或尼龙材质，与刚性罐道直接接触，结构简单、成本低，适用于运行速度较慢的罐笼；滚动罐耳通过轴承与罐道滚动接触，摩擦阻力小、磨损轻，适用于高速运行的罐笼（速度≥4m/s）。导向装置则用于柔性罐道，由导向轮、支架组成，导向轮与钢丝绳罐道接触，确保罐笼沿钢丝绳稳定运行，减少横向晃动。罐耳与导向装置均配备润滑系统，定期注入润滑脂，减少磨损，延长使用寿命。

4. 安全保护装置

安全保护装置是罐笼的 “生命线”，核心包括防坠器、缓冲装置与闭锁装置：防坠器分为制动罐道式与制动钢丝绳式，当提升钢丝绳断裂时，防坠器的抓捕机构会迅速卡紧罐道或钢丝绳，将罐笼制动在 0.5m 以内的距离，确保人员安全；缓冲装置安装在罐笼底部，采用弹簧或液压缓冲器，能吸收罐笼紧急制动时的冲击力，减少对罐笼与人员的伤害；此外，罐笼顶部设置紧急逃生口，配备可开启的盖板，当罐笼出现故障被困时，人员可通过逃生口与井筒内的应急通道撤离。

5. 连接与悬挂装置

连接装置用于将罐笼与提升钢丝绳连接，包括楔形绳环、桃形环、连接拉杆等，材质为高强度合金钢（如 20MnSiV），经过调质处理，抗拉强度≥800MPa，确保能承受罐笼与载荷的总重量。悬挂装置则将罐笼主体与罐耳、导向装置连接，采用螺栓或销轴固定，连接处配备防松螺母，防止长期振动导致松动。部分罐笼还配备平衡装置（如平衡锤），通过钢丝绳与罐笼连接，平衡罐笼的自重，减少提升机的负荷，降低能耗。

三、核心优势：四大特性，满足矿山运输需求

相较于其他矿山提升设备（如箕斗、矿车），罐笼在运输灵活性、安全性能、适配性等方面有显著优势，能完美满足矿山人员与物料的多样化运输需求：

1. 运输功能多样，适配全场景需求

罐笼可同时实现人员、矿石、设备、材料的运输，无需更换设备，大幅提升运输效率。人员运输时，罐身内设置座椅、扶手与照明装置，确保乘坐舒适；物料运输时，可通过调整罐身内部结构，适配矿石、矸石、大型设备（如掘进机配件、液压支架）等不同类型物料；部分罐笼还可实现 “人车混运”（需符合矿山安全规范），在紧急情况下快速输送人员与应急物资，适配矿山生产与应急救援的双重需求。

2. 安全性能可靠，保障人员安全

罐笼配备防坠器、闭锁装置、缓冲装置等多重安全保护，防坠器的制动可靠性达 100%，能有效防止钢丝绳断裂导致的坠落风险；罐门闭锁装置与提升机系统联动，从根本上避免人员或物料在运行中掉落；同时，提升机系统的多重保护装置进一步提升运行安全性，确保罐笼在各种工况下均能安全运行。某金属矿采用配备防坠器的罐笼运输人员，连续 10 年未发生安全相关问题，人员运输满意度达 95% 以上。

3. 承载能力强，适应高负荷运输

罐笼的罐身主体采用高强度钢材焊接，额定承载重量可达 1-50t，多层罐笼的总承载重量可超过 100t，能运输矿山大型设备与重型物料。例如，3 层罐笼可同时运输 30-50 名人员，或承载 20t 以上的液压支架；同时，罐笼的设计使用寿命达 15-20 年，核心部件（如罐身框架、防坠器）的磨损量小，能长期承受高负荷运输，减少设备更换频率。

4. 适配性强，兼容不同矿山条件

罐笼可根据矿山井筒尺寸、深度、运输量等需求定制设计：井筒断面较小时，可采用单层窄体罐笼；井筒断面较大时，可采用多层宽体罐笼；井筒深度较深（超过 500m）时，可配备柔性罐道与高速防坠器，适配高速运行需求。同时，罐笼可与矿山现有的提升机、井口设备（如罐座、摇台）兼容，无需大规模改造现有系统，降低矿山设备升级成本。
