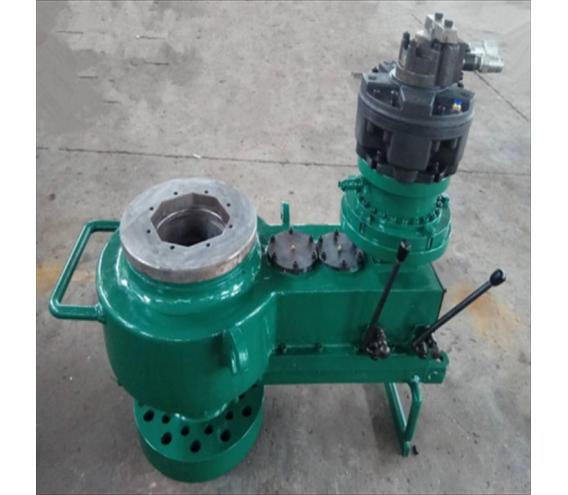

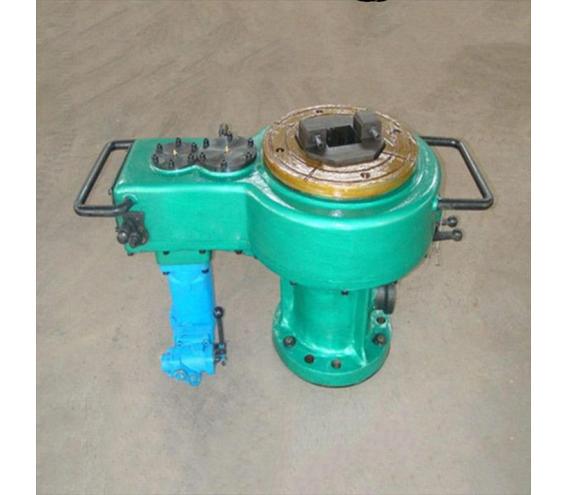

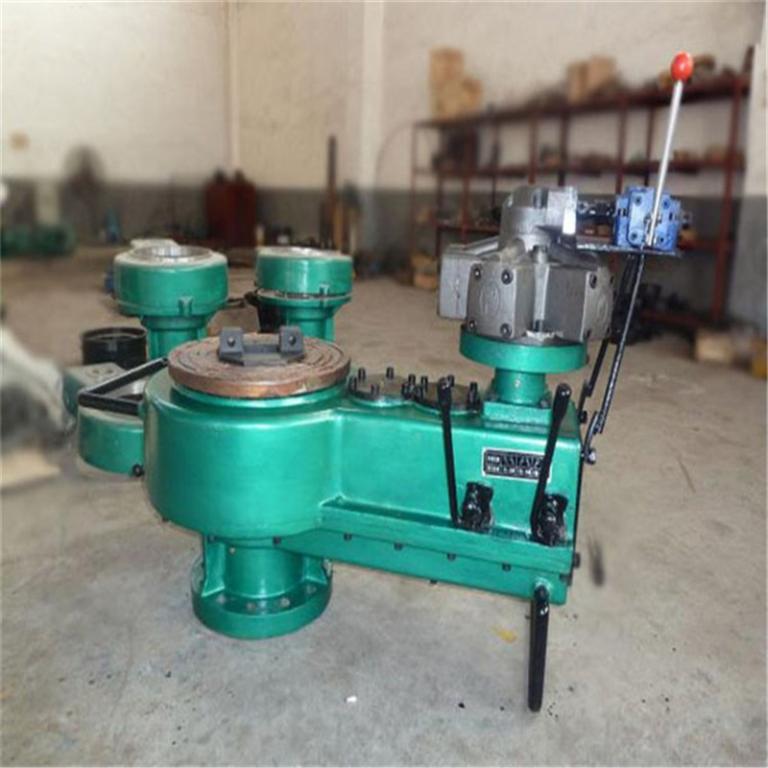

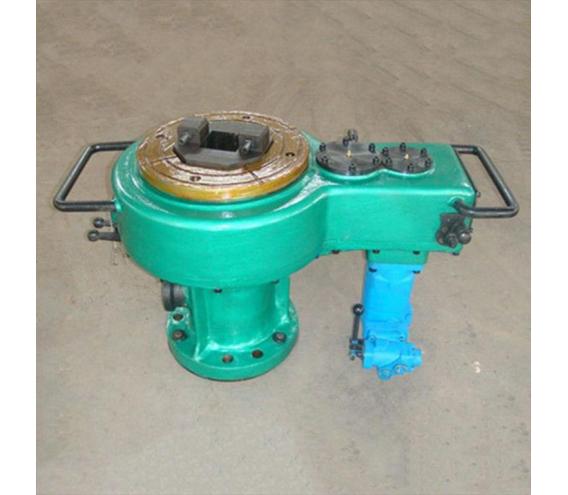

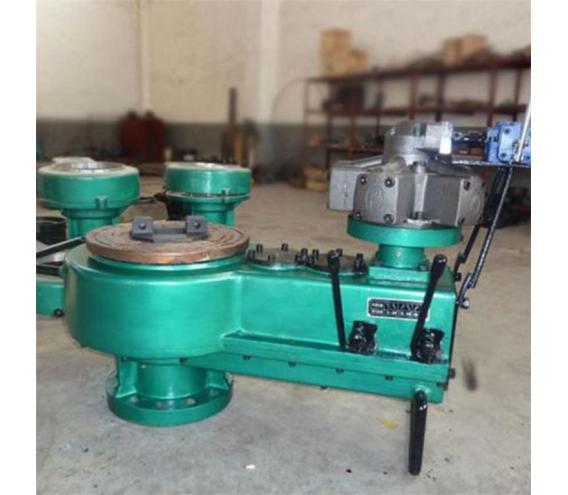

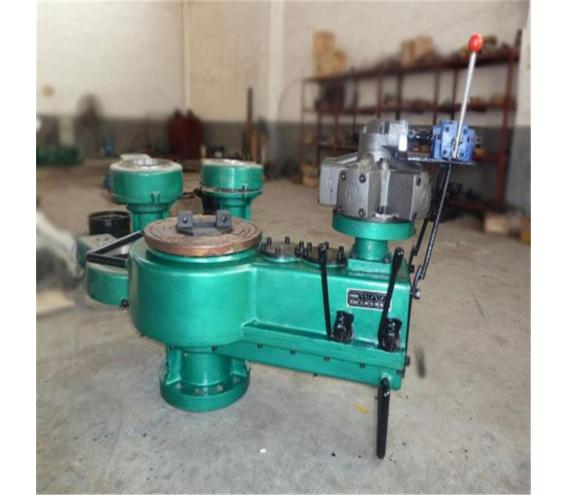

液压转盘是一种依靠液压动力实现 360° 旋转或固定角度转动的传动设备，广泛应用于工程机械、物流装卸、矿山辅助、农业机械等领域，可实现重物或设备的灵活转向、角度调整，为多场景作业提供高效的旋转传动解决方案，提升设备操作灵活性与作业效率。
一、结构组成
- 主体框架：采用高强度合金钢材锻造或焊接而成，框架结构稳固，可承受较大垂直载荷与径向冲击力，表面经淬火或防腐涂层处理，具备良好的耐磨、防锈性能，能适应户外潮湿、多尘或矿山等复杂作业环境，延长设备使用寿命。
- 液压驱动系统：核心部件包括液压马达、液压油缸、减速机构与液压管路。液压马达将液压能转化为机械能，为转盘旋转提供动力；减速机构通过齿轮或行星轮系降低转速、提升扭矩，确保转盘旋转平稳且输出力矩充足；液压管路采用高压耐磨软管，配备单向阀、溢流阀等控制元件，保障液压系统压力稳定，防止过载。
- 旋转支撑结构：由内外圈、滚动体（滚珠或滚柱）与密封件组成，内外圈分别与转盘主体和固定基座连接，滚动体可减少旋转时的摩擦阻力，使转盘转动灵活；密封件采用耐油橡胶材质，能有效阻隔灰尘、杂质进入支撑结构内部，避免滚动体磨损，同时防止润滑油泄漏。
- 控制系统：配备手动操作阀、电控操作台或远程控制模块。手动操作阀可通过手柄调节液压油流量，控制转盘旋转速度与方向；电控操作台支持按钮或旋钮控制，部分机型配备显示屏，可实时显示转盘转速、工作压力等参数；远程控制模块适配无线遥控器，操作人员可在安全区域灵活控制转盘转动，提升操作便捷性。
- 定位与锁定装置：部分机型设有液压锁定油缸或机械定位销，当转盘旋转至目标角度后，锁定装置可快速固定转盘位置，防止作业过程中因振动导致转盘偏移；定位销采用高强度钢材制成，配合精准的定位孔，可实现固定角度（如 90°、180°）的精准定位，满足特定作业需求。
二、工作原理
液压转盘工作时，液压泵将液压油输送至液压马达，液压马达在压力油作用下带动减速机构运转，减速机构通过齿轮传动降低转速、放大扭矩，进而驱动旋转支撑结构的内圈或外圈转动，实现转盘主体的旋转。在旋转过程中，控制系统通过调节液压阀的开度，控制液压油流量，从而改变转盘旋转速度；通过切换液压油流向，实现转盘顺时针或逆时针转动。当需要固定转盘位置时，启动锁定装置，液压锁定油缸推动定位销插入定位孔，或机械锁定机构卡紧旋转支撑，使转盘保持稳定状态，避免位移。整个过程中，溢流阀实时监测液压系统压力，若压力超过设定值，溢流阀自动泄压，保护液压元件不受损坏。
三、核心优势
- 输出扭矩大：依托液压驱动与减速机构的协同作用，可输出较大扭矩（通常为 1000-50000N・m），能带动数十吨甚至上百吨的重物平稳旋转，适配工程机械、矿山设备等重载作业场景，满足高负载旋转需求。
- 旋转平稳：液压系统运行平缓，配合减速机构的缓冲作用，转盘旋转速度可实现无级调节（通常为 0.5-10r/min），避免转速骤变导致的重物晃动；旋转支撑结构的滚动体设计进一步降低摩擦阻力，使转盘转动无卡顿，提升作业稳定性。
- 操作灵活：支持 360° 连续旋转或固定角度分步转动，通过控制系统可精准调整旋转速度与方向，部分机型配备远程控制功能，操作人员无需靠近转盘即可完成操作，尤其适配狭小空间或危险区域作业，提升操作安全性与灵活性。
- 承载能力强：主体框架与旋转支撑结构均采用高强度材质，经严格载荷测试，可承受较大垂直载荷（通常为 5-500t）与径向力，在重物旋转过程中不易变形，保障设备长期稳定运行，减少部件损坏风险。
- 适应范围广：可根据作业需求定制转盘直径（通常为 0.5-5m）、负载能力与旋转速度，适配挖掘机、起重机、堆垛机、矿山转载设备等多种主机设备，同时能适应高低温（-30℃至 60℃）、潮湿、多尘等不同作业环境，应用场景灵活。
四、适用场景
- 工程机械领域：用于挖掘机、装载机、起重机等设备的上车旋转机构，实现铲斗、吊臂的 360° 旋转，提升设备作业覆盖范围；在履带式起重机中，液压转盘可带动起重臂与重物平稳转向，满足建筑施工中重物吊装的角度调整需求。
- 物流装卸领域：安装于叉车、堆垛机或装卸平台上，用于货物的旋转搬运，如集装箱装卸时调整箱体角度，便于叉车对位；在自动化立体仓库中，配合输送线使用，实现货物的 90° 或 180° 转向，提升仓储物流周转效率。
- 矿山辅助领域：适配矿山转载机、破碎站等辅助设备，用于调整物料输送方向，如将井下开采的矿石通过转盘转向后输送至不同运输设备；在矿山铲运机中，液压转盘可带动铲斗灵活转向，提升矿石装载效率。
- 农业机械领域：用于拖拉机、联合收割机等设备的作业装置旋转，如拖拉机挂载的播种机、施肥机通过转盘调整作业角度，适配不同行距的农田作业；联合收割机的粮箱旋转机构可通过液压转盘实现粮食卸载时的方向调整，便于粮车对接。
- 特种作业领域：在舞台机械中，用于旋转舞台的驱动，实现演员或道具的平稳旋转；在医疗设备中，配合 CT 检查床或手术台使用，调整患者体位角度，提升医疗操作便利性；在房车或露营设备中，用于遮阳棚、户外平台的旋转展开，满足户外使用需求。
五、使用与维护要点
- 操作规范：作业前需检查液压油液位、液压管路连接是否牢固，确保无泄漏；启动设备后，先空载运转 3-5 分钟，检查转盘旋转是否灵活、有无异常噪音；加载作业时，需逐步增加负载，避免突然重载导致液压系统过载；旋转过程中，禁止人员靠近转盘旋转半径范围内，防止发生碰撞。
- 日常检查：每日作业前清洁转盘表面杂物，检查旋转支撑密封件是否完好，若发现润滑油泄漏或密封件破损，需及时更换；检查定位锁定装置是否灵活，确保锁定时能可靠固定转盘位置；观察液压管路有无老化、裂纹，若存在问题需及时更换高压软管。
- 定期维护：每周检查液压油品质，若油液出现浑浊、变色或杂质，需及时更换液压油（油液型号需符合设备说明书要求），同时清洁液压油箱滤网；每月对旋转支撑结构添加润滑脂，确保滚动体润滑充足，减少摩擦磨损；每季度检查减速机构齿轮磨损情况，若齿轮齿面出现严重磨损，需及时修复或更换。
- 故障处理：若转盘旋转速度异常，需检查液压马达是否损坏或液压阀开度是否正常，修复液压马达或调整阀门参数；若转盘无法锁定，需检查锁定油缸是否泄漏或定位销是否卡滞，更换密封件或清理定位孔杂物；若液压系统压力不足，需检查液压泵工作状态或管路是否泄漏，修复液压泵或紧固管路接头。
