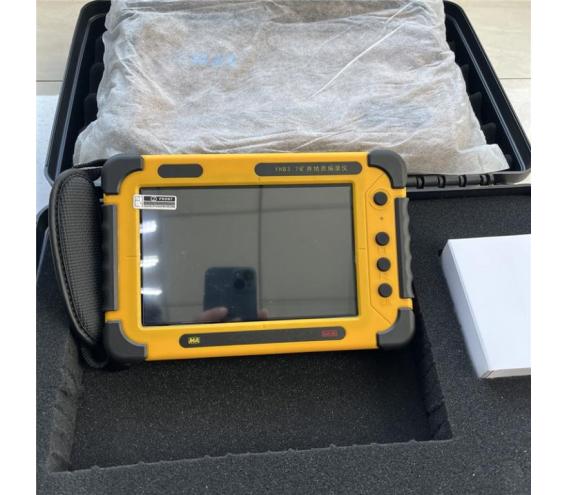

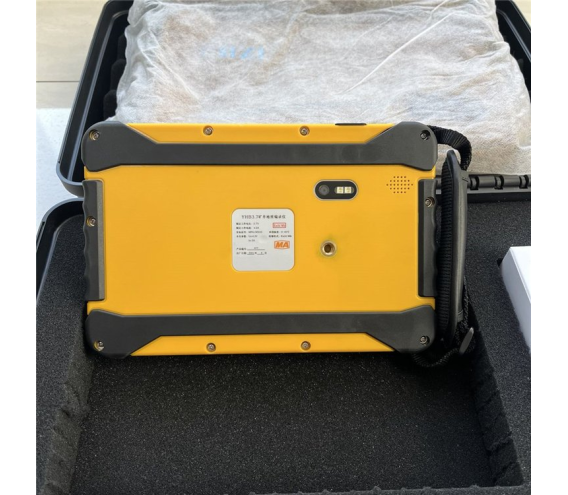

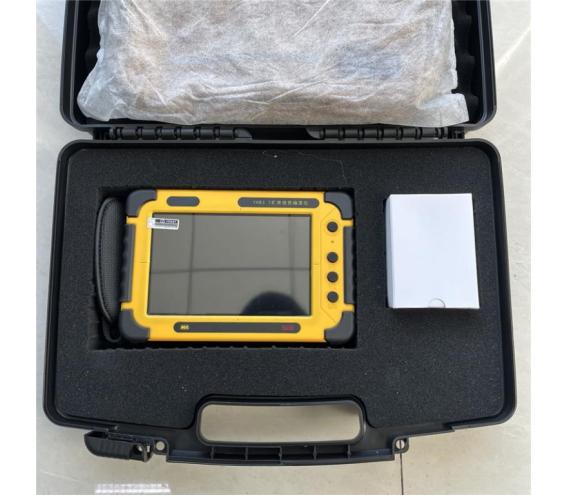

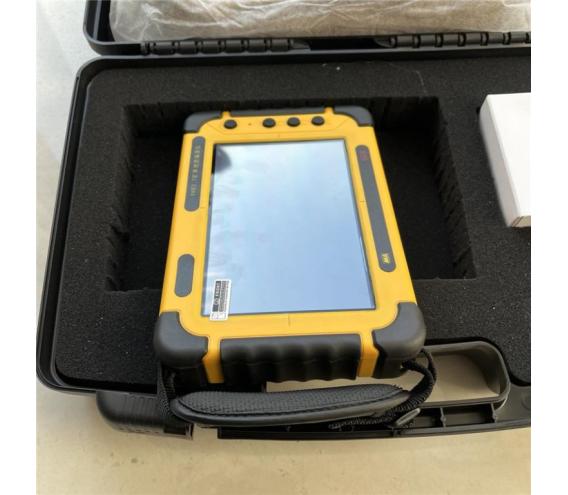

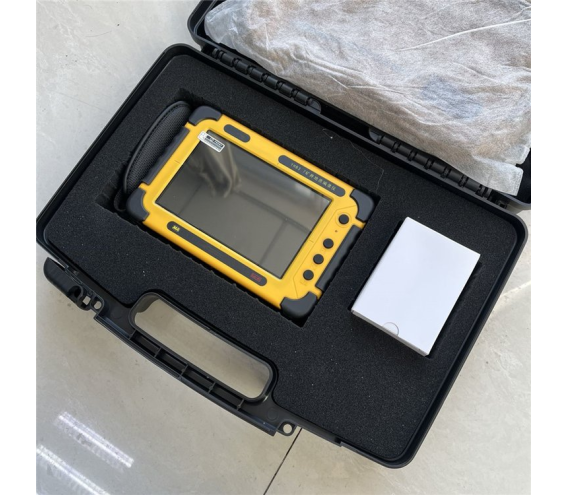

矿用本安型地质编录仪器是专为矿山井下地质工作设计的本质安全型设备，主要用于井下地质现象的记录、测量与数据整理，包括煤层产状、岩层结构、断层特征、矿石品位标记等信息的采集。作为符合煤矿安全标准的本质安全型设备，它能在含有可燃性气体的井下环境中安全运行，为矿山地质编录、资源评估和开采设计提供精准的第一手数据，是矿山地质工作体系中的重要工具。

结构组成

该仪器由主机、传感器模块、输入输出装置、电源模块及防护外壳构成。主机采用高性能嵌入式处理器，集成数据存储、处理和分析功能，可快速处理各类地质数据并生成编录文档。其内部电路经过本安化设计，通过限流、限压保护，确保工作时不会产生危险能量。

传感器模块包含倾角传感器、方位角传感器、距离传感器等，用于测量煤层或岩层的倾角、走向、倾向以及地质体的尺寸参数。传感器精度高，响应速度快，能适应井下振动、粉尘等复杂环境。输入输出装置包括触控屏、物理按键、USB 接口和无线传输模块，触控屏支持手套操作，方便井下佩戴防护装备时使用；物理按键用于关键功能的快速触发；接口和无线模块则实现数据的导出与上传，支持与地面管理系统同步。

电源模块采用本安型锂电池，容量根据续航需求设计，具备过充、过放、短路保护功能，确保供电安全稳定。防护外壳采用高强度工程塑料制造，具备防水、防尘、抗冲击性能，防护等级达到 IP65 及以上，能抵御井下滴水、粉尘侵蚀和意外碰撞。

工作原理

矿用本安型地质编录仪器通过传感器模块采集地质体的物理参数，经主机处理后转化为地质编录数据。在测量煤层产状时，倾角传感器感知煤层层面与水平面的夹角，方位角传感器确定走向和倾向的方位，数据实时传输至主机，主机结合预设算法计算出准确的产状参数。

对于断层、裂隙等地质构造，操作人员可通过输入装置手动标记其位置、规模和性质，同时利用距离传感器测量构造的延伸长度或宽度，数据与传感器测量结果一同存储在主机中。主机内置地质编录模板，可自动将采集的数据整理为标准化的编录表格、素描图或剖面图，支持现场预览和修改。

本安电路在工作过程中持续监控电流、电压，当出现异常时立即切断部分非必要功能，将能量限制在安全范围内，确保仪器在含有可燃性气体的环境中不会引发危险。

产品特点

1. 本质安全可靠：符合煤矿本质安全型设备标准，防爆标志为 Ex ia I Ma，电路设计严格限制能量输出，可在瓦斯等可燃性气体环境中安全使用，无需额外防爆措施。
2. 数据采集精准：传感器测量精度高，倾角测量误差≤0.1°，方位角误差≤0.5°，距离测量误差≤1%，确保地质参数的准确性，为资源评估和开采设计提供可靠依据。
3. 适应井下环境：防护外壳具备优异的防水、防尘、抗冲击性能，能在 - 20℃ - +50℃温度范围、相对湿度≤95% 的环境中稳定工作，耐受井下粉尘、滴水和振动影响。
4. 操作便捷高效：触控屏与物理按键结合，支持离线操作和快速数据录入，内置常用地质编录模板，可现场生成编录文档，减少后期整理工作量，提升地质编录效率。
5. 数据传输灵活：支持有线 USB 传输和无线蓝牙、Wi-Fi 传输（部分型号），可将数据实时上传至井下分站或地面服务器，实现地质数据的集中管理与共享，便于远程分析和决策。
6. 续航能力强：本安型锂电池容量通常为 5000mAh - 10000mAh，单次充电可连续工作 8 - 12 小时，支持井下本安型充电器充电，满足全天工作需求。

主要技术参数

1. 测量范围：倾角测量范围 ±90°，方位角测量范围 0 - 360°，距离测量范围 0.1 - 100m，覆盖井下常见地质体的测量需求。
2. 测量精度：倾角≤±0.1°，方位角≤±0.5°，距离≤±1%±2mm，确保数据采集的准确性。
3. 本安参数：
4. 工作电流≤300mA，电池容量≤10Ah，符合本质安全型设备的能量限制要求。
5. 存储容量：内置存储容量≥64GB，可存储数万条地质编录数据及图片、素描图等资料，支持 SD 卡扩展。
6. 防护等级：主机防护等级 IP65，传感器模块防护等级 IP67，适应井下恶劣环境。
7. 无线传输：支持蓝牙 5.0、Wi-Fi 6（可选），传输距离≥50m（空旷环境），满足井下短距离数据传输需求。

适用范围

1. 煤矿井下地质编录：用于回采工作面、掘进巷道的煤层产状测量、煤层厚度记录、夹矸分布标记等，为煤层储量计算、开采工艺优化提供数据支持。
2. 金属与非金属矿山：在井下采场、巷道中记录矿体形态、矿石品位分布、围岩蚀变特征等，辅助圈定矿体边界，评估资源储量。
3. 地质构造调查：对井下断层、裂隙、褶皱等构造进行参数测量和特征描述，分析构造对矿山开采的影响，为巷道布置和支护设计提供依据。
4. 矿山储量管理：通过定期地质编录，跟踪煤层或矿体的开采进度，更新储量数据，确保矿山资源的合理开发与利用。
5. 工程地质勘察：在井下工程如硐室、井筒施工前，对围岩地质条件进行编录，评估工程稳定性，指导施工方案制定。
