车载拖曳式瞬变电磁仪是一种集成于车辆平台的地球物理勘探设备，主要用于地下地质结构探测、资源勘探及工程勘察等领域。通过拖曳式线圈系统向地下发射瞬变电磁场，接收地下介质感应产生的二次电磁场信号，经分析处理后可推断地下岩层分布、含水性、矿产资源赋存等信息，为地质研究、资源开发和工程建设提供科学依据，是高效开展地下探测工作的重要工具。

结构组成

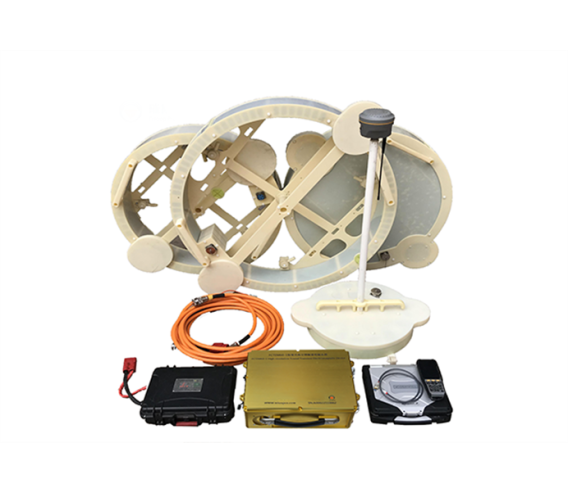

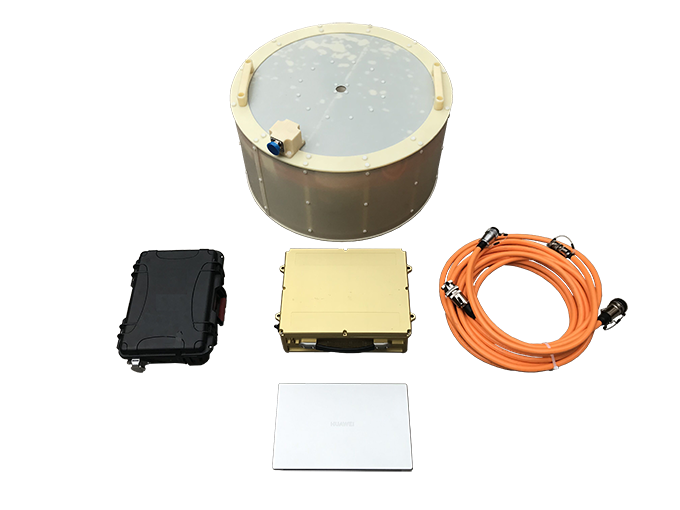

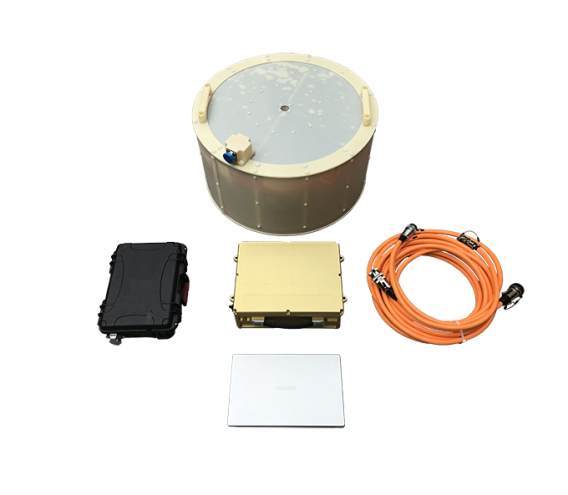

车载拖曳式瞬变电磁仪由车载平台、发射系统、接收系统、数据采集与处理系统及辅助装置构成。车载平台通常选用四驱越野车或专用勘探车辆，具备良好的越野性能，可适应野外复杂地形，为设备提供稳定的承载与移动载体。

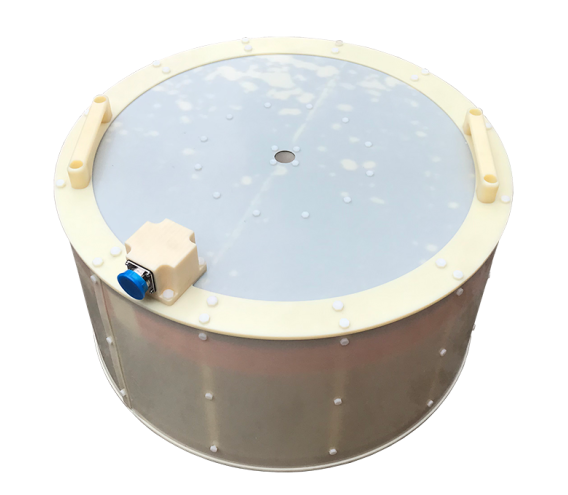

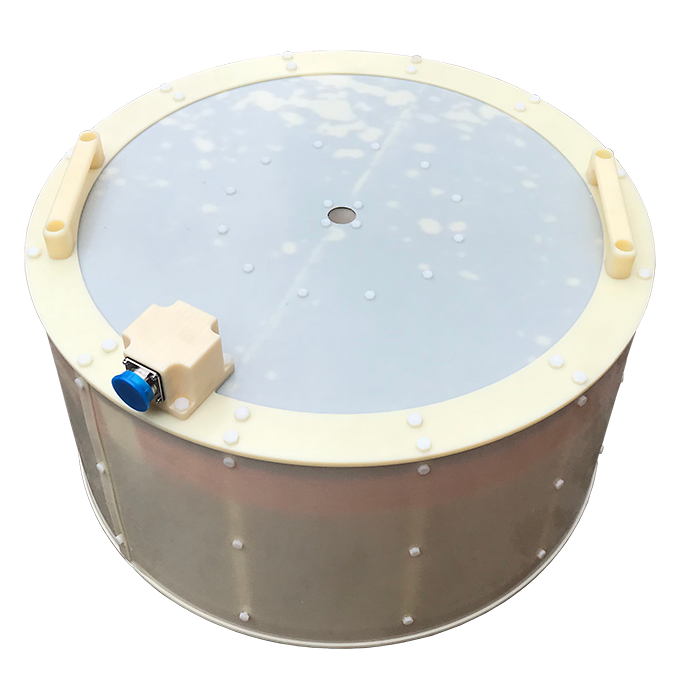

发射系统包括发射线圈、发射机和供电模块。发射线圈采用多匝铜缆绕制，通过拖曳架与车辆连接，工作时平铺于地面，向地下发射特定波形的脉冲电磁场；发射机负责生成并放大发射电流，控制电磁场的发射频率、脉冲宽度等参数；供电模块多采用大容量蓄电池组或发电机，为发射系统提供持续稳定的电力支持。

接收系统由接收线圈、前置放大器和信号调理模块组成。接收线圈与发射线圈协同工作，感应地下介质产生的二次电磁场信号；前置放大器对微弱信号进行放大，减少噪声干扰；信号调理模块对信号进行滤波、整形等处理，使其满足数据采集要求。

数据采集与处理系统包含采集卡、工业计算机和专用软件。采集卡将模拟信号转换为数字信号并实时存储；工业计算机具备强大的数据处理能力，可现场对数据进行初步分析；专用软件集成了数据处理、成像与解释功能，能生成地下地质结构的剖面图像。辅助装置有 GPS 定位系统、姿态传感器、线缆收放机构等，GPS 实现探测点精确定位，姿态传感器监测线圈姿态以校正数据，线缆收放机构方便线圈的展开与收纳。

工作原理

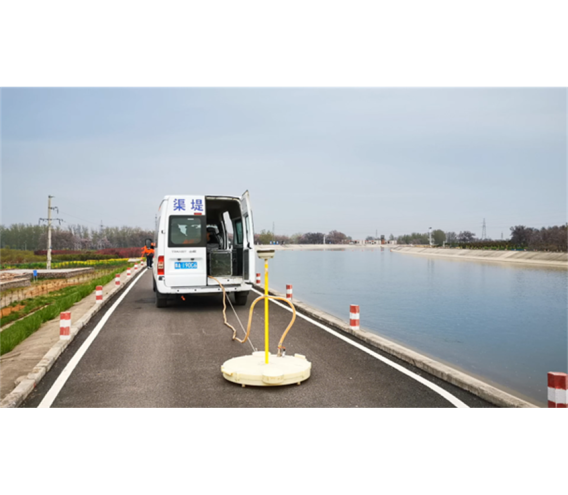

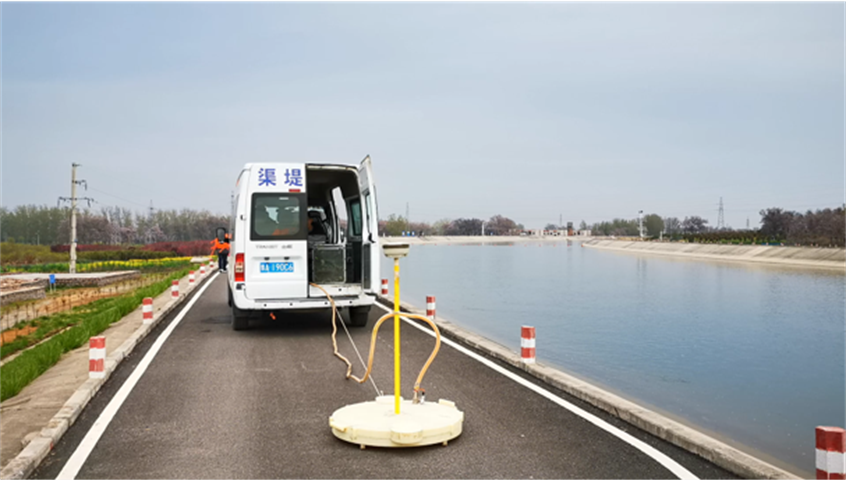

车载拖曳式瞬变电磁仪基于电磁感应原理工作。作业时，车辆拖动发射线圈和接收线圈在探测区域移动，当发射线圈通入脉冲电流时，会在其周围产生一次电磁场，该磁场向地下传播并激励地下导电介质。当发射电流突然关断，一次电磁场消失，地下介质因电磁感应产生涡流，涡流又会产生随时间衰减的二次电磁场。

接收线圈捕捉这一衰减过程中的二次电磁场信号，通过电缆将信号传输至接收系统，经放大、滤波等处理后，由数据采集系统转换为数字信号并记录。不同地下介质的导电性、磁性存在差异，其感应产生的二次电磁场衰减特性也不同。数据处理系统根据信号衰减曲线的形态、幅度和衰减速度等特征，结合地质背景资料，反演计算地下不同深度的介质属性，进而推断地质结构、异常体分布等信息。

产品特点

1. 高效探测：采用车载拖曳方式，可在野外快速移动并连续采集数据，大幅提升探测效率，单日探测距离可达数十公里，适用于大面积区域的普查与勘探工作。
2. 探测深度大：通过优化发射功率、线圈尺寸和观测参数，可实现对地下数十米至数百米深度的有效探测，满足不同勘探目标的深度要求，如深部矿产资源、地下水文勘查等。
3. 分辨率高：接收系统采用低噪声设计，能捕捉微弱的二次电磁场信号，结合先进的数据处理算法，可清晰分辨地下介质的细微变化，提高对小尺度异常体的识别能力。

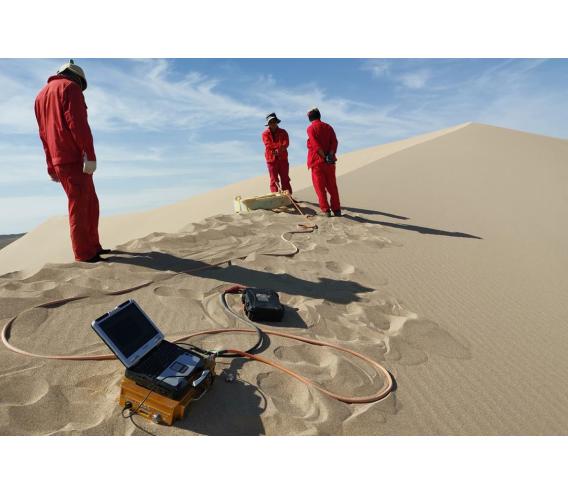

4. 适应复杂地形：车载平台具备良好的越野性能，可在山地、丘陵、荒漠等野外复杂地形行驶，拖曳式线圈设计灵活，能适应不同地表条件，减少地形对探测的影响。
5. 操作便捷：设备集成化程度高，数据采集与处理流程自动化，操作人员通过车载控制台即可完成参数设置、数据采集和实时监控，降低了对操作人员专业技能的要求。
6. 数据直观：专用处理软件可生成彩色剖面图、等值线图等可视化成果，直观展示地下地质结构特征，便于地质人员进行解释与分析，缩短数据解译周期。

主要技术参数

1. 发射参数：发射电流范围通常为 1 - 50A，脉冲宽度可在 0.1 - 100ms 内调节，发射频率 0.1 - 100Hz，满足不同探测深度和分辨率的需求。
2. 接收参数：接收线圈匝数根据设计有所不同，常见为 10 - 100 匝；信号测量范围 - 10 - +10V，分辨率可达 0.1μV，确保对微弱信号的精准捕捉。
3. 探测深度：常规探测深度为 5 - 500m，具体深度受地下介质导电性、发射功率和线圈尺寸影响，可通过参数调整进行优化。
4. 移动速度：探测时车辆移动速度一般为 5 - 20km/h，可根据探测精度要求灵活调整，速度与数据采集密度相匹配。
5. 工作环境：适应温度范围 - 20℃ - +50℃，相对湿度≤90%（+30℃时），能在野外复杂气候条件下稳定工作。
6. 电源参数：供电模块容量通常为 500 - 2000Ah，可持续工作 8 - 12 小时，支持外接发电机以满足长时间作业需求。

适用范围

1. 矿产资源勘探：用于金属矿、煤炭、油气等资源的普查与详查，通过探测地下地质构造和异常体，圈定资源赋存范围，为资源勘探提供靶区。
2. 水文地质调查：可探测地下水文分布，如潜水层、承压水层的深度与范围，识别断层破碎带等富水构造，为地下水开发、抗旱找水和矿井水防治提供数据支持。
3. 工程地质勘察：在铁路、公路、隧道等工程建设前期，用于探测地下溶洞、断层、软弱夹层等不良地质体，评估工程场地稳定性，降低工程建设风险。
4. 环境地质监测：适用于地下污染区探测、垃圾填埋场渗漏监测等环境地质工作，通过分析地下介质导电性变化，判断污染范围与扩散路径。
5. 城市地质调查：在城市规划与建设中，用于探测地下管线、地下空间分布及地基岩土性质，为城市地下资源开发与工程安全提供地质依据。
