矿用超声波液位计本安型是专为矿山井下及相关危险环境设计的液位测量设备，主要用于监测矿井水仓、水箱、油罐等容器内的液位高度，为矿山排水系统、供水系统及油料管理提供精准的液位数据。作为本质安全型设备，它符合煤矿安全标准，能在含有可燃性气体的环境中安全运行，是矿山自动化监测体系的重要组成部分。

结构组成

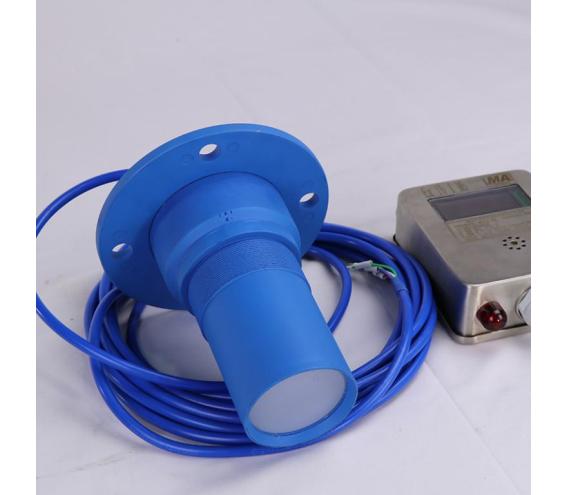

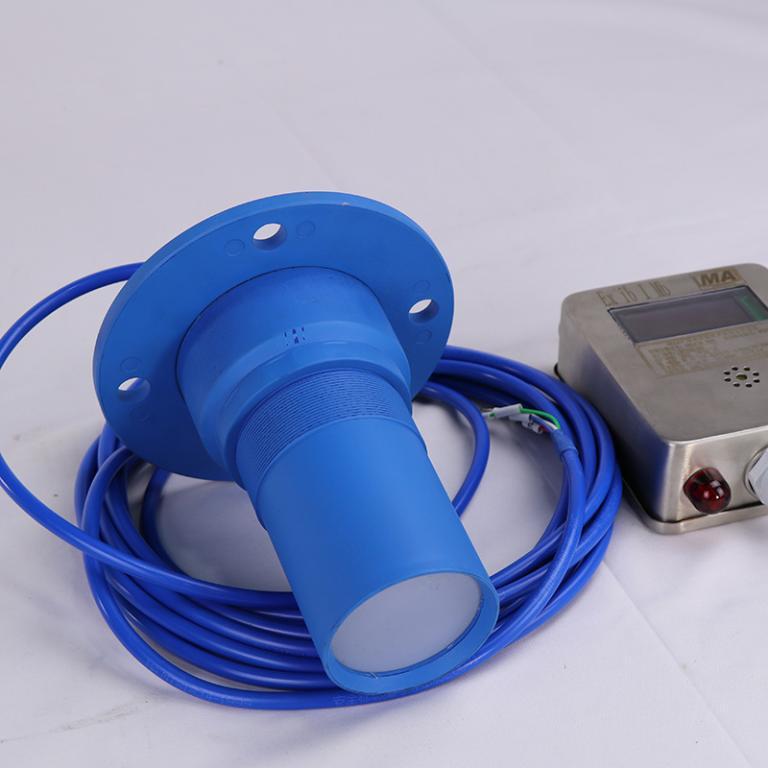

该液位计由传感器探头、主机单元、连接线缆及安装附件构成。传感器探头采用耐磨损、抗腐蚀的材质制造，内置超声波发射与接收装置，负责向液面发射超声波信号并接收反射回波。其外形设计适配矿山复杂空间，可在潮湿、多尘环境中保持稳定性能。

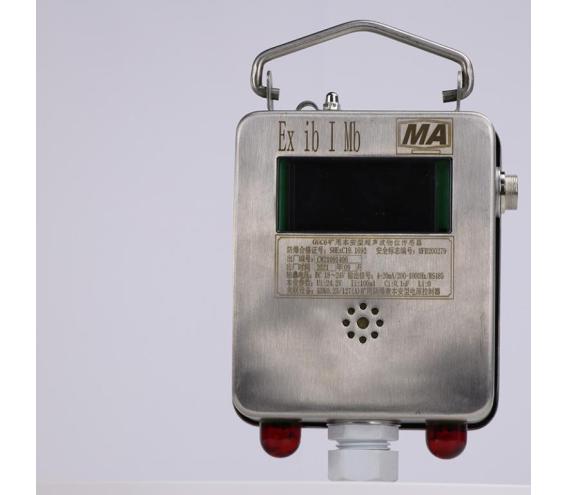

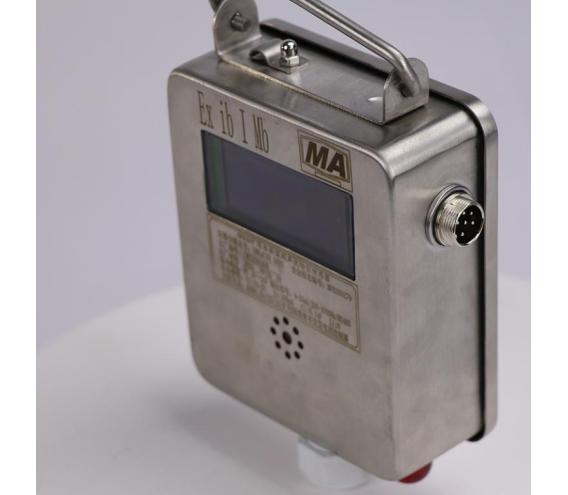

主机单元包含信号处理模块、显示屏、操作按键及本安电路模块。信号处理模块对探头接收的回波信号进行分析计算，将时间差转换为液位高度；显示屏实时显示液位数据及设备状态，方便现场查看；操作按键用于参数设置与功能调试；本安电路模块通过限流、限压设计，确保设备工作时产生的电火花和热效应不会引发危险，满足本质安全要求。

连接线缆采用阻燃、抗干扰的专用电缆，连接传感器与主机，保障信号传输稳定。安装附件包括固定支架、密封件等，用于将液位计牢固安装在容器顶部或侧面，确保测量角度准确，同时具备良好的密封性能，防止粉尘、水汽侵入设备内部。

工作原理

矿用超声波液位计本安型基于超声波反射原理工作。测量时，传感器探头垂直向液面发射高频超声波信号，信号在空气中传播至液面后发生反射，形成回波并被探头接收。主机单元记录超声波从发射到接收的时间差，根据声波在空气中的传播速度（约 340m/s），通过公式 “液位高度 =（传播速度 × 时间差）2” 计算出探头到液面的距离，再结合探头安装高度与容器总高度，换算出实际液位高度。

在信号处理过程中，设备会自动过滤干扰回波（如容器内壁反射、气泡干扰等），确保测量数据准确。本安电路模块全程监控设备的电流、电压，当出现异常时迅速切断电源，避免产生超过安全阈值的能量，保障设备在危险环境中安全运行。

产品特点

1. 本质安全可靠：采用本安型设计，通过严格的电路优化与能量限制，满足煤矿安全规程对环境的使用要求，可直接在瓦斯浓度较高的井下环境中安装使用，无需额外防爆措施。
2. 测量精准稳定：超声波测量精度可达 ±0.5% FS（满量程），分辨率为 1mm，能准确捕捉液位的细微变化。设备具备温度补偿功能，可根据环境温度自动修正声波传播速度，减少温度对测量结果的影响。
3. 适应恶劣环境：传感器探头采用 IP67 及以上防护等级，耐水、防尘、抗腐蚀，可耐受矿井水的酸碱侵蚀和粉尘覆盖。主机单元外壳采用高强度合金材料，具备抗冲击性能，适应井下振动、颠簸的工作条件。
4. 操作与维护简便：配备中文操作界面，参数设置直观易懂，支持现场调试与远程通信（如 485 总线、模拟量输出），方便接入矿山自动化系统。设备无机械磨损部件，日常维护仅需定期清洁探头表面，降低维护成本与工作量。
5. 功能实用多样：支持液位上下限报警功能，当液位超出设定范围时，通过声光或电信号提醒操作人员；可存储历史液位数据，便于追溯液位变化趋势；部分型号具备自动校准功能，确保长期使用的测量精度。

主要技术参数

1. 测量范围：常规测量范围为 0.3 - 10m，部分型号可扩展至 0 - 15m，适用于不同深度的矿山容器液位测量。
2. 测量精度：≤±0.5% FS，分辨率 1mm，满足矿山液位监测的精度要求。
3. 本安参数：防爆标志为 Ex ia I Ma（煤矿用本质安全型），工作电压通常为 DC12V 或 DC24V，工作电流≤300mA，确保能量限制在安全范围内。
4. 环境适应能力：工作温度范围 - 20℃ - +60℃，相对湿度≤95%（+25℃时），可在井下潮湿、温差大的环境中稳定工作。
5. 输出信号：支持 4 - 20mA 模拟量输出、RS485 数字信号输出（Modbus 协议），方便与 PLC、上位机等设备对接，实现数据远程监控。
6. 防护等级：传感器探头防护等级 IP67，主机单元防护等级 IP65，具备良好的密封性能。

适用范围

1. 煤矿井下：主要用于监测井下中央水仓、采区水仓、乳化液箱、油箱等容器的液位，为排水泵自动启停、乳化液补给、油料管理提供数据支持，避免因液位过高溢出或过低空转导致的设备损坏与安全风险。
2. 金属与非金属矿山：在金属矿、石灰石矿等地下矿山中，用于测量井下积水坑、沉淀池、药剂罐的液位，助力矿山排水系统与选矿工艺的自动化制。
3. 矿山地面设施：适用于地面储水池、消防水箱、燃油罐等容器的液位监测，实现地面辅助系统的精细化管理，保障矿山生产用水、消防储备等环节的稳定运行。
4. 其他危险场所：在化工、仓储等存在可燃性气体的工业场所，若需测量封闭或半封闭容器的液位，该设备同样适用，满足本质安全与精准测量的双重需求。
