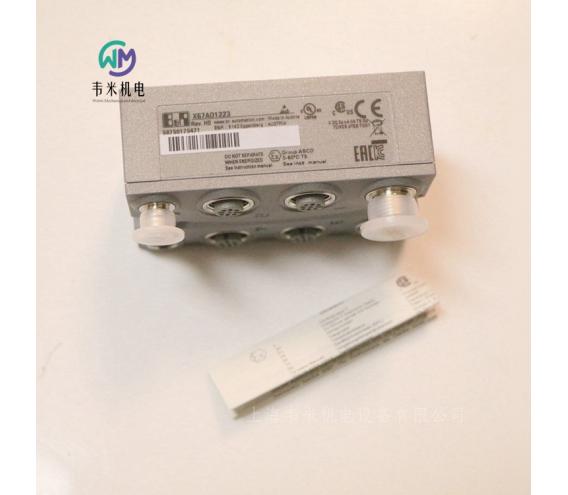

模拟输出模块X67AO1223，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R模拟输出模块
物料号:
X67AO1223
描述:
4个模拟输出±10 V
初始阶段集成启用继电器
非常短的循环时间
所有通道上的佳接地
该模块配备了4个输入，分辨率为12位数字转换器。输出信号范围为±10 V。
简短描述
I/O模块4模拟输出±10 V
一般信息
每个通道的状态指示器I/O功能、电源电压、总线功能
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输出4x M12，A编码
I/O电源M8，4针
功耗
内部I/O 4 W
X2X链路电源0.75 W
认证
综合保护反极性保护
功耗
执行器电源大值。12 W
模拟输出
输出±10 V
数字转换器分辨率12位
所有输出的转换时间为400µs
整个范围内输出变化的稳定时间约。1毫秒
开关打开/关闭行为启动和错误的内部启用继电器
输出保护电源电压接线保护，防短路
输出格式示例：INT 0x8001-0x7FFF/1 LSB=0x0010=4.882 mV
每个通道的大负载。±10 mA，负载≥1 kΩ
输出滤波器一阶低通滤波器/截止频率2.5 kHz
大增益漂移0.012%
大偏移漂移0.015%
大负荷变化引起的误差。0.01%，从10 MΩ开始→ 1 kΩ，电阻
非线性度<0.15%
通道和母线之间的绝缘电压500 V
打开/关闭电源时的输出响应启用继电器在定义值≠0时打开，默认设置=10 kΩ 至GND
防短路
限流±40 mA
至致动器或I/O电源是
至GND是
增益0.15%
偏移0.05%
执行器电源
电压输入/输出电源减去短路保护的电压降
总和电流大值。零点五一
短路保护是
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
海平面以上安装高程
0至2000米无限制
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量190克
连接的扭矩
M8。0.4牛米
M12。0.6牛米

贝加莱B&R空模块物料号：
物料号:
X20ZF0000
描述:
放置支架以便以后进行系统扩展
用作端子支架
无电气功能的模块
该模块用作以后系统扩展的占位符。
简短描述
附件无功能的模拟模块
一般信息
认证
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或1x接线块X20TB12。
单独订购1x总线模块X20BM11或1x电源总线模块X20MM01。
间距12.5+0.2mm

模拟输出模块X67AO1223
