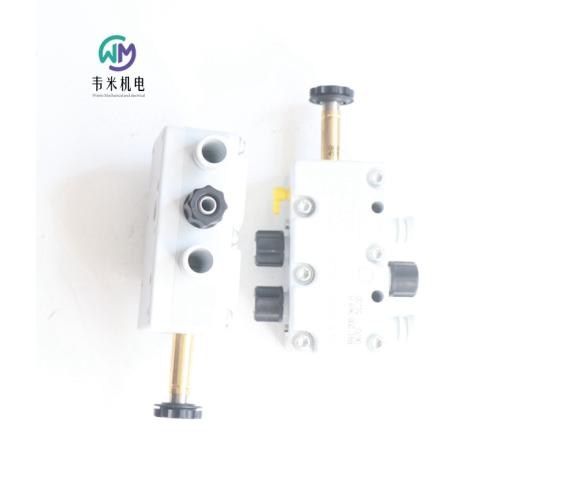

AVENTICS电磁阀阀体R412009690，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位五通换向阀, 系列 740-BV-R412009690
V740-5/2AR-00000-07-BV
AVENTICS 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
5/2
Qn = 700 l/min
管式连接
电气连接 : 多芯插头, EN 175301-803, A型
- 25 °C 耐低温
可以组装成块
手动控制装置 : 锁定式
单线圈
带空气弹簧复位
先导 : 内部
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛,聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
工作电压 AC 230 V
工作电压 AC 230 V
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理 盘式原理
工作压力范围 1,5 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 700 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
兼容性目录 14
暂载率 100 %
接通时间型号 16 ms
关闭时间型号 35 ms
在多线路导线板上的组装 PRS-导线板
重量 0,221 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS传感器, 系列 SN2 0830100469
SN2-R3-M008-036
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构延长脉冲持续时间
连接方式型簧片型
开关容量5,5 W / 5,5 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降≤ 0,5 V
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数3-針
小工作电压 DC12 V DC
大工作电压 DC36 V DC
小工作电压 AC12 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 SN2 0830100480
SN2-PN-M008-030
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构延长脉冲持续时间
连接方式型电子 PNP
额定电流，接通状态< 15 mA
静态电流（无负荷）< 10 mA
防护等级IP67
低环境温度-10 °C
高环境温度70 °C
大的电压降≤ 2,0 V
换向电流(开关电流)，直流电，大值.0.13 A
工作频率2000 Hz
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸M8, 多芯插头
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC12 V AC
工作电压 AC，大值30 V AC
防短路能力短路保护, 反极性保护
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG 0820055052
HF03 - 5/2SR - 024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/2
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置按钮式
操作元件单线圈
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
复位装置带弹簧复位
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致



AVENTICS安沃驰2x二位三通 换向阀, 系列 HF03-LG 0820055101
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理2x3/2
结构常闭/常闭
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致



AVENTICS安沃驰2x二位三通 换向阀, 系列 HF03-LG 0820055102
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理2x3/2
结构常闭/常闭
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置按钮式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致



AVENTICS安沃驰二位五通换向阀, 系列 HF03-LG 0820055501
HF03 - 5/2DS - 024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/2
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
操作元件双线圈
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致

AVENTICS安沃驰二位五通换向阀, 系列 HF03-LG 0820055502
HF03 - 5/2DS - 024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/2
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置按钮式
操作元件双线圈
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致

安沃驰AVENTICS三位五通换向阀, 系列 HF03-LG 0820055601
HF03-5/3CC-024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/3
结构中位封闭
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致

安沃驰AVENTICS三位五通换向阀, 系列 HF03-LG 0820055602
HF03-5/3CC-024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/3
结构中位封闭
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置按钮式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致
