光伏支架类型及安装方式

光伏支架作为光伏电站的重要组成部分，它承载着光伏电站的发电主体。支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。

在分布式光伏电站中根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架以及非金属支架，铝合金支架和钢支架各有特点。

光伏发电系统中光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。根据倾角设定情况可以分为：较佳倾角固定式、斜屋面固定式和倾角可调固定式。

较佳倾角固定式：先计算出当地较佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。

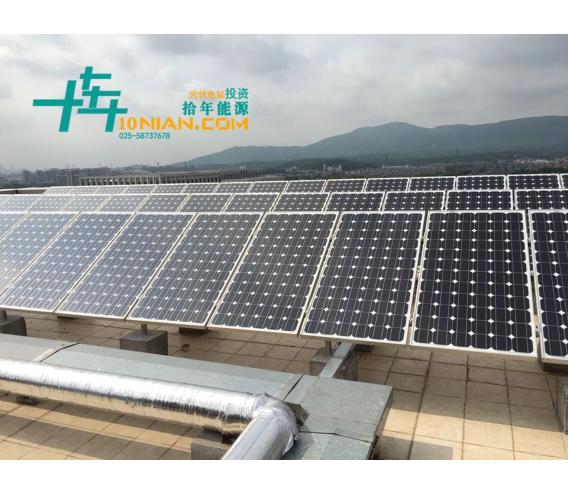

1、平顶屋面    混凝土基础支架

平顶屋面混凝土基础支架是目前平屋面光伏电站常用的安装形式，根据基础的形式可以分为条形基础和独立基础；支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。

优点：抗风能力好，可靠性强，不破坏屋面防水结构。

缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

压载式支架系统根据雪荷载配置压重块，无需对屋面进行穿透，排除了漏水的可能性，大大节约安装时间，整个系统采用优质的型材和槽钢，牢固美观，独创的铝合金导轨与单元连接设计，安装快速，无需现场对零部件进行二次加工。

2、斜屋面固定式

考虑到斜屋面承载能力一般较差，在斜屋面上组件大多直接平铺安装，组件方位角及倾角一般与屋面一致。根据斜屋面的不同，可分为瓦片屋顶安装系统与轻钢屋顶安装系统

1）瓦片屋顶安装系统

瓦片屋顶安装系统主要由挂钩、导轨、压块以及螺栓等连接件组成。

2）轻钢屋顶安装系统

轻钢屋顶，也叫彩钢瓦屋顶，主要用于工业厂房、仓库等。根据彩钢瓦形式不同，可以将其分为角弛型轻钢屋顶、直立锁边型钢屋顶以及梯型轻钢屋顶。

角驰型轻钢屋顶和直立锁边型轻钢屋顶主要通过夹具作为连接件，将导轨固定在屋面上，而梯型轻钢屋顶需要采用自攻螺栓将连接件固定在屋面。

不管哪一种屋面形式，在选择连接件时一定要进行实地测量“角弛”“直立边”“梯形”尺寸，确保连接件和屋面匹配，而在梯型轻钢屋顶支架安装时还要做好防水措施，避免螺栓钻孔处发生漏水。

目前彩钢屋面多为坡屋面，常见的坡度为5％和10％。屋面板为压型钢板或压型夹芯板，下部为檩条，檩条搭设在门式钢架等主要支撑结构上。在国内，此种类型的屋面安装光伏电站实例较多。对于此种屋面，光伏组件可沿屋面坡度平行铺设，也可以设计成一定倾角的方式布置。上部支架可通过不同的连接件、紧固件与屋面承重结构连接。
