进口废水池潜水推流搅拌器工作方式使用环境

1、设备组成说明

每台潜水推流器成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件以及所需电缆，主要包括：装配完整的潜水搅拌器；配套的潜水电机；每台搅拌器的潜水电缆；

2.潜水推流器安装方式

低速推流器为潜水式，水平安装。推流器器可上下自由的升降，方便的移动，并且可以方便地卸下进行检查或服务，而无需人员进入池子或井中。

潜水推流器为成套装置，包括主机设备、安装系统和起吊装置。安装系统由方钢导杆、顶部固定件、底部固定件、转向栓等组成，可自由调整搅拌器的提升和下降，并可在不排空水池的情况下拆卸和安装搅拌器。通过转向栓，在平台上就可以操纵导轨和搅拌器在水平面180度范围内任意角度旋转。推流器装在一个可在导杆上滑动的电机支撑架上并作为一个整体，该支架能够承受搅拌器的整个重量和运行所产生的推力。

起吊装置为可移动式，起吊装置安装在导轨系统的顶部固定件上，自身带有专用起吊葫芦，升降装置内配置双向制动装置。潜水推流器适应于污水的腐蚀环境。能充分搅拌混合污水或污泥，保证池底流速。搅拌器能够在全浸没条件下连续工作。同时也能适应连续运行、间歇运行(每小时较多启动次数能达到20次)和长期停止状态后恢复运行的工作状况。

潜水推流器可保证无振动地平稳运行。所有旋转部件（包括电机）在制造时均进行动、静平衡实验。保证搅拌器运行维修成本低，可靠性高运行时间长。

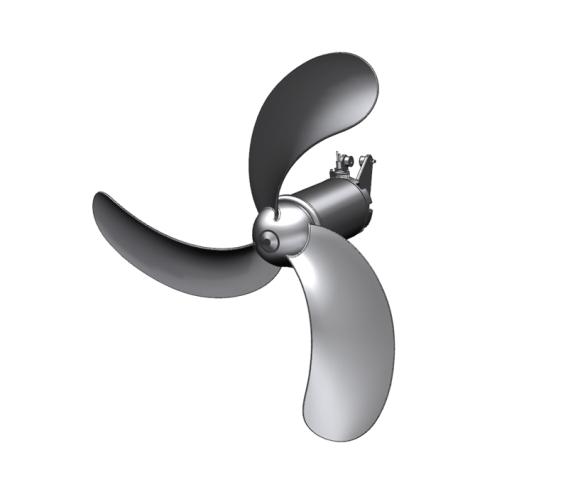

3. 潜水推流器叶轮

叶轮材质为玻璃钢，采用水力平衡的无缠绕自清洁设计。叶轮具有高效的水力性能，能够充分的搅拌混合和推动水池底部污水的流动。

叶轮由不锈钢整体焊接，且经过动平衡试验。叶轮与轴之间装有锁定装置，以防转动时松动，叶片设计具有自清洁功能，免振功能。

4.低速推流器轴承

潜水推流器的电机轴由两个球轴承支撑，螺旋桨轴由两个圆锥滚柱轴承支撑，所有轴承采用脂润滑的高质量免维护轴承，能承受轴向和径向负载。

轴承在0.5Qn< Qn<1.25 Qn 范围内运行时（ Qn 为较佳工况点），轴承寿命在100,000小时以上。

5.推流器电机

潜水电机为三相鼠笼式感应电机。电机的防护等级为IEC IP68级，绝缘等级为F级，155℃。潜水推流器所配电机的额定功率保证推流器在使用中不会发生过载。电机每小时启动次数20次。电机轴和转子经动、静平衡测试合格。电机设计应用于在较高40℃(104F)环境下工作，能够浸入和连续搅拌较高为40℃的液体，并且定子绕组的平均温升不超过80℃。为监控每相绕阻上的温度，在每相定子绕组线圈中装有热敏开关，热敏开关的设定打开温度为130℃，并接至控制柜，与控制继电器连接。

电机和电缆均能够在较大20米淹深下连续使用而不失去其防水性能（符合IP68防护等级）。潜水电机能够被周围搅拌介质充分冷却，而不依赖冷却套或外部冷却系统。另外电机室内充绝缘油以确保获得优良的绝缘性能和冷却性能。并防止漏水烧毁电机。

6.潜水推流器机械密封

在推流器轮毂之间配备有一个机械密封和两个径向密封环，径向密封环置于青铜套管上，能对机械密封提供额外的保护，且方便更换。轴封系统包括一个密封油腔，机械密封安装于油腔中并在其中运行。机械密封为免维护的，并且在不影响密封功能的情况下，可以顺时针或逆时针转动。机械密封采用碳化硅材料，具有良好的机械强度和抵抗热冲击特点，介质酸碱度范围应在4-10之间。

机械密封的设计使用寿命应大于25000小时。

7.潜水推流器电缆和电缆密封

电机配有潜水电缆，为包括控制和动力芯线的同一根电缆。电机和电缆均能在较大20米淹深下连续使用而不失去其防水性能。

8.推流器电机保护

温度传感器
