产品与服务

水泥发泡保温板i型

一、定义与材料组成

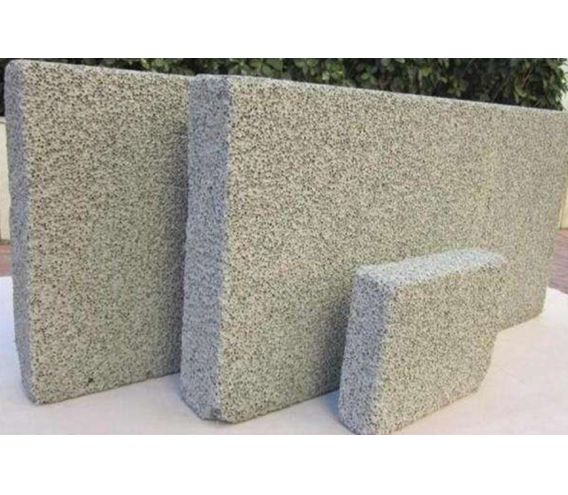

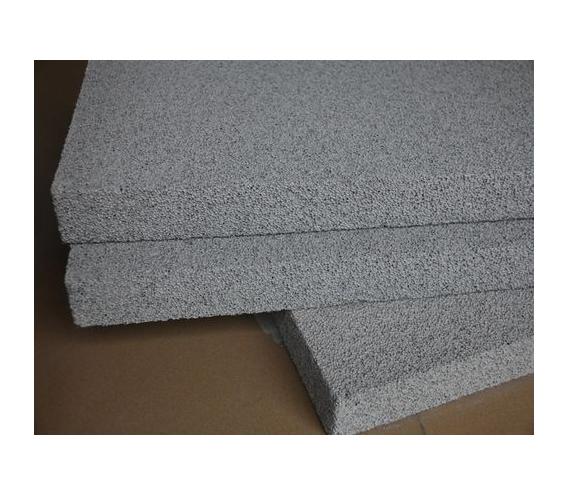

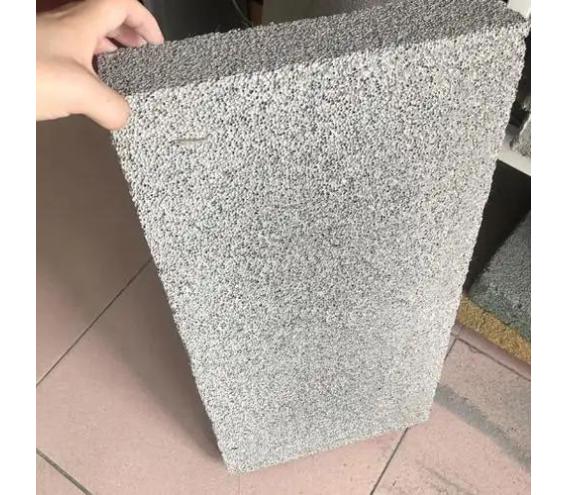

水泥发泡保温板i型是以‌普通硅酸盐水泥‌（占比65%-75%）、‌粉煤灰‌及‌化学发泡剂‌为主要原料，通过湿法混合、模具发泡、切割养护等工艺制成的无机轻质板材。其内部形成闭孔率≥95%的蜂窝状结构，干密度≤260kg/m³，属于建筑外墙防火隔离带专用保温材料。

二、核心性能特性

‌防火性能‌
水泥发泡保温板i型达到A1级不燃标准，耐火温度＞1000℃，燃烧无有毒气体释放，符合高层建筑防火规范要求57。

‌保温隔热‌
闭孔结构有效阻隔热传导，导热系数为0.045-0.065W/(m·K)，优于传统聚苯板（EPS/XPS）。

‌轻质与强度平衡‌
抗压强度≥0.2MPa，可承载自重及外饰面荷载，同时减轻建筑整体荷载（仅为普通混凝土的1/5）。

‌环保耐久‌
无机材料无毒无害，寿命与建筑物同步（≥50年），废弃后可回收利用。

‌施工适配性‌
与水泥基材料相容性好，可通过胶粘剂直接粘贴，无需复杂锚固系统。

三、生产工艺流程

‌原料混合‌：水泥、粉煤灰与发泡剂干混后加水搅拌形成浆料；

‌注模发泡‌：化学发泡剂反应生成气泡，浆料膨胀填满模具形成多孔结构；

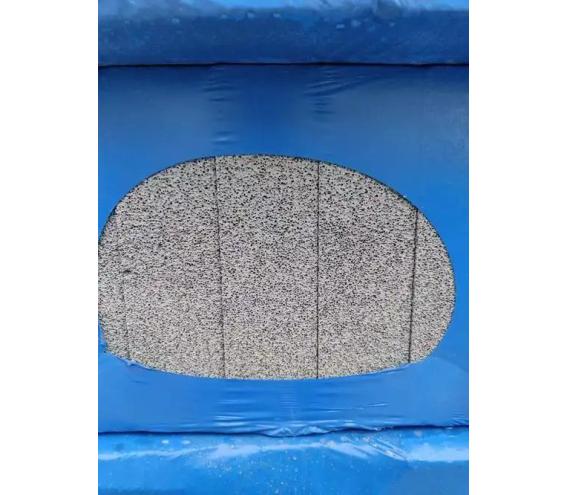

‌切割养护‌：脱模后切割为规格板材（常见尺寸600×300mm），蒸汽养护48小时提升强度；

‌表面处理‌：部分产品涂覆憎水剂降低吸水率（≤15%）。

四、与其他型号对比（如II型）

‌密度差异‌：i型干密度≤260kg/m³，II型≤320kg/m³，后者抗压强度更高但保温性略低；

‌应用场景‌：i型适用于轻荷载外墙及防火隔离带，II型多用于屋面或地暖基层等高强度需求场景。

五、应用优势与局限性

‌优势‌

替代有机保温材料（如聚苯板），解决高层建筑防火问题；

施工便捷，适应复杂造型墙面，降低综合成本20%-30%。

‌局限性‌

抗折强度较低（3-5kJ/㎡），运输破损率需控制在5%以内；

未经防水处理时吸水率较高（约10%-15%），潮湿环境需加强密封措施。

六、水泥发泡保温板i型应用场景

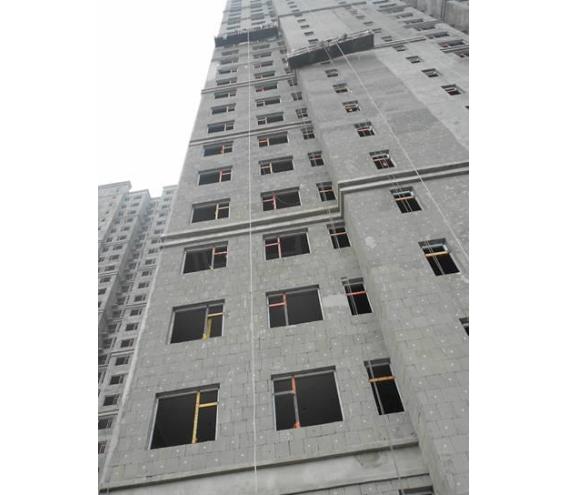

高层建筑外墙防火隔离带；

公共建筑（学校、医院）节能改造；

地下室顶板保温及防火分区延伸。
