  • 产品名称:进口中开多级泵
  • 产品型号:
  • :
  • :
  • :
  • :
  • :
  • :
  • :
  • :
  • :
  • :
  • :
  • :
  • Share : http://www.cnnook.com/Multistage/785.html

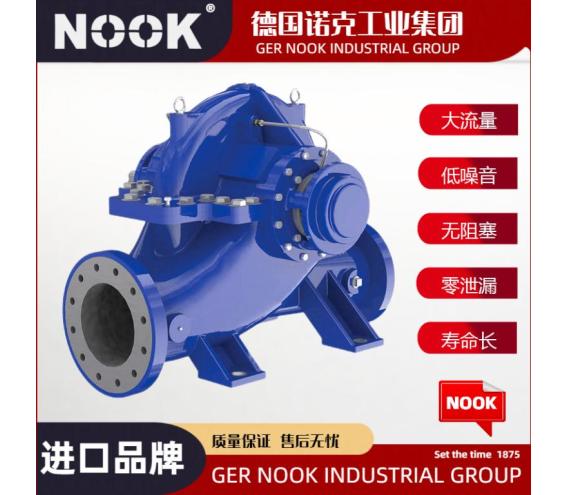

一、进口中开多级泵产品概述

德国NOOK诺克@进口中开多级泵又叫多级双吸中开泵为卧式两级水平中开式离心泵,适用于工业和城市给排水,亦可用于农业排灌。用来输送清水或物理、化学性质类似于水的液体,被输送的介质温度为-20℃~80℃。允许最大进口压力0.6Pa。多级中开泵为水平中开。泵吸入口和吐出口均位于泵中开面下方泵壳下部,水平地位于两侧与轴心线成垂直方向,检修时无须拆下电机和管路,操作十分方便。轴的支承有滚动轴承和滑动轴承。滚动轴承的泵为稀油润滑外其余均为油脂润滑,滑动轴承稀油强制循环润滑(配有稀油站)。泵轴封可为填料密封或机械密封。

二、进口中开多级泵选型参数

公称通径:25-500()

流量范围:18-1368³/h

汽蚀余量:2.0-14.3

效率范围:37%-85%

扬程范围:100-400

吸程范围:6.5

功率范围:22-1600kw

转速范围:2900r/in

防爆标志:ExeIIB4 IP21 A 6

防护等级:IP54/IP65

额定电压:C24v、220v、380v,660v,1140v(C、AC)

温度范围:-20℃~120℃

工作压力:≤1.6pa

泵重范围:100-3000kg

泵体材质:铸铁、WCB、304、316、316L

三、进口中开多级泵特性和设计特点

卧式、轴承间、单级、轴向剖分离心泵。其创新设计允许更紧凑的安装并确保完美对齐。

液压研究所

高效率,脚踏式设计

轴向剖分箱体、单蜗壳和双蜗壳设计可最大限度地减少推力载荷,并允许在广泛的容量范围内运行

法兰连接

侧边喷嘴配置

双吸、封闭式叶轮提供液压平衡,消除轴向推力

顺时针或逆时针旋转

油脂或油润滑轴承

填料函配置为填料或机械密封

可再生耐磨环

可提供水平或垂直安装布置

四、进口中开多级泵产品性能

1.高效节能

多级双吸中开离心泵采用高效水力模型、优化的流道及结构,水力损失和容积损失同时得到减小,使KS系列新型高效水平中开多级离心泵具有较高的设计效率及运行效率

2.先进的设计技术

多级双吸离心泵水力模型设计采用了优秀的水力设计软件并与国外优秀水力模型设计相结合,通过CF技术根据三元流动理论及网格划分技术进行流场分析,使泵的效率较传统设计方法提高5%以上。

多级中开式离心泵泵壳和泵轴的设计强度采用有限元分析进行强度计算校核,保证产品结构强度可靠,运行平稳耐用,使用寿命长。

3.优化的流道技术

优化的流道与泵的运行性能相匹配,确保泵的效率高且高效区宽,更容易满足不同工况下的需要;同时可以平衡径向力,减小泵运行时的冲击振动,使泵运行更加平稳。

4.高可靠性

双进口的结构形式,泵的密封简易且不易发生泄漏,密封更加安全可靠;

所有叶轮均采用背靠背的方式分布在泵轴上,运行时轴向力完全平衡,重负荷状态下输送介质时可维持安全运行;

转子部分经严格的动平衡试验,去除不平衡量,减小泵的振动,确保泵运行平稳,噪声低。

5.全自动监测系统

多级中开泵运行根据需求可以选配自动监测装置,可监测轴承、泵体、电机的振动及机械密封的泄漏,以及机组运行效率,自动保温系统使机组能在寒冷季节安全运行。整个监测仪表通过防爆操作立柱系统,能实现就地操作及远距离操作机组运行。

五、进口中开多级泵结构图

六、进口中开多级泵性能参数

型号

流量(³/h)扬程()效率(%)轴功率(kW)转速(rp)电机功率(kw)
40ZK13023.4126.84717.2298022
40ZK16041.8159.349.236.88298055
50ZK10050.1100.569.319.8298030
50ZK170721686054.94298075
80ZK160122.41877879.962980110
100ZK230231.1229.581.5177.332980250
250ZK240118824085914.0614801250
250ZK240A90019284560.571480630
250ZK3601100360831300.1229801600
250ZK360A99229283951.0129801000

七、进口中开多级泵性能参数

型号流≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;量扬≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;程转≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;速轴≈ap;ap;nbsp;功≈ap;ap;nbsp;率配带电动机效≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;率必需汽蚀余量泵≈ap;ap;nbsp;口≈ap;ap;nbsp;径泵≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;重
功≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;率型≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;号进≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;口出≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;≈ap;ap;nbsp;口
3/hL/s
r/inkWkW%


kg
40ZK13018.05130298015.622Y180-2416.363.538.1100
23.46.5126.817.2476.5
28.88120.618.8506.8
40ZK16022.76.3164.4298027.355Y250M-237.15.57638212
41.811.6159.336.849.29.6
52.614.6153.74252.7
50ZK10030.68.5109.5298014.9330Y200L1-261.12.07651108
50.113.9100.519.7569.33.3
57.616.093.021.2368.74.0
50ZK1705415178298046.775Y280S-2658.610050230
722016854.9606.6
902515758.3566.0
80ZK16086.424194298063.3110Y315S-2724.012580250
122.43418779.9784.8
1444017384.8805.9
100ZK230152.642.4236.32980134.8250Y3152-2783.3152100229
231.164.2229.5181.681.55
261.172.5217.9194.684.85.4
250ZK24013683802201480987.51250Y500-64-483
3502502800
1188330240913.585
93626025082080
250ZK240A1000227.81821480583.2630Y450-50-4858.03502502800
900250192560847.45
800222.2204542827.2
250ZK3601260350.5330298013891600YK1600-2/≈ap;ap;nbsp;990I6KV)8111.63502503000
1100305.536013008314.3
72020040010897219
250ZK360A992275.52922980950.21000Y500-50-28314.33502503000
