• 产品名称:进口卧式离心泵
• 产品型号:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/A-centrifugal/40.html

一、进口卧式离心泵产品概述

德国NOOK诺克@进口卧式离心泵根据离心泵与立式泵的独特结构组合设计的高效节能产品。采用国内先进水力模型优化设计而成，在其结构基础上与一般卧式管道离心泵组合设计而成，解决了联轴器固有的容易松动的弊端后，性能更加稳定。同时根据使用温度、介质等不同在基础上派生出热水泵、高温泵、化工泵、油泵等。

二、进口卧式离心泵选型参数

● 流量：最大1450m³/h

● 扬程：最大150 m

● 功率：0.75-250 kW

● 进出水口径：DN15-DN500

● 温度低于80度的清水或类似性质的其它介质

三、进口卧式离心泵主要用途

1、卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

2、卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，使用温度T≤120℃。

3、卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。

4、卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为-20~C～+120℃。

四、进口卧式离心泵工作条件

1、环境温度<40℃，相对湿度<95％。

2、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

五、进口卧式离心泵产品特点

·运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。

·滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

·噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。

·故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

·维修方便：更换密封、轴承、简易方便。（德国NOOK诺克）

·占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

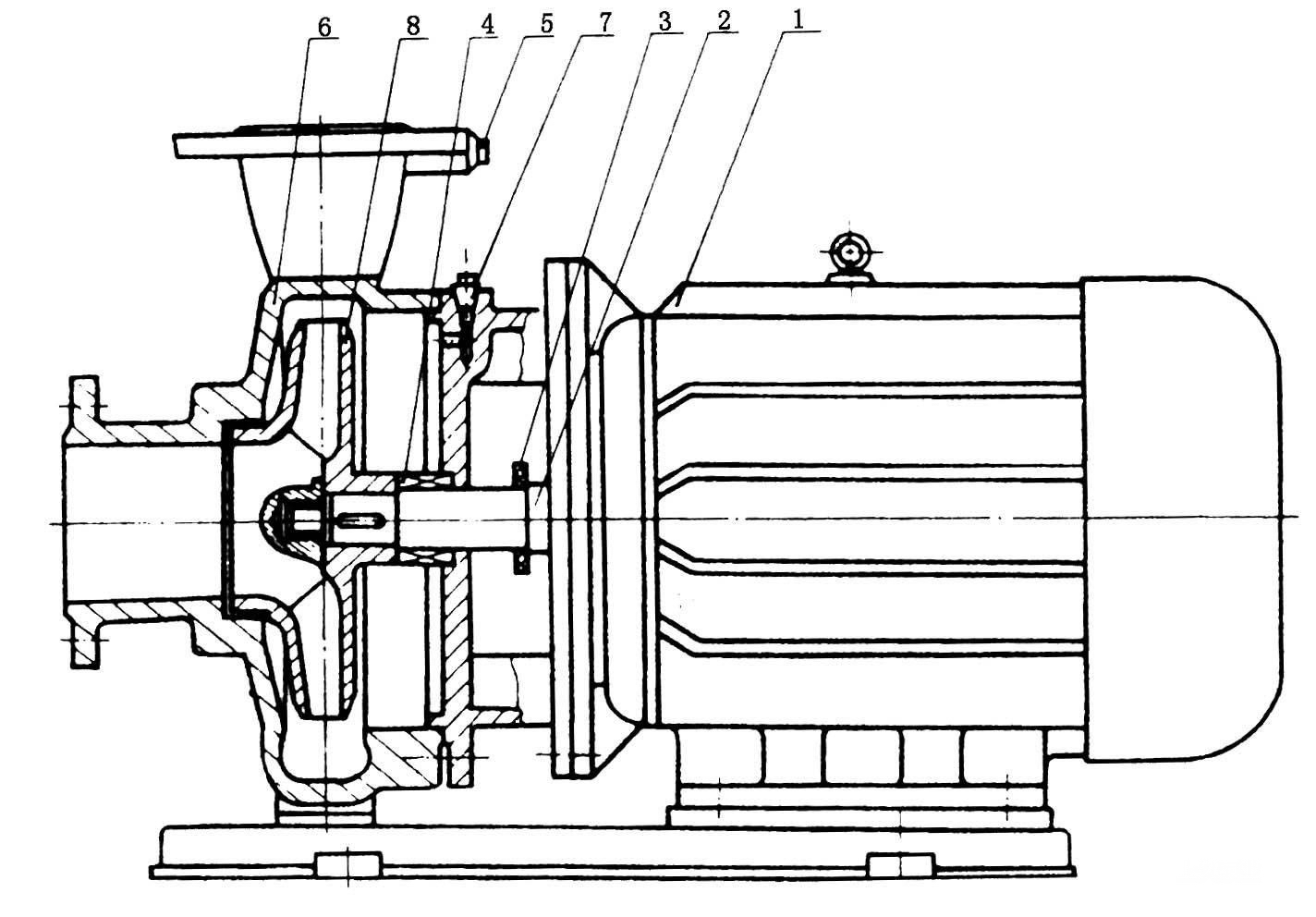

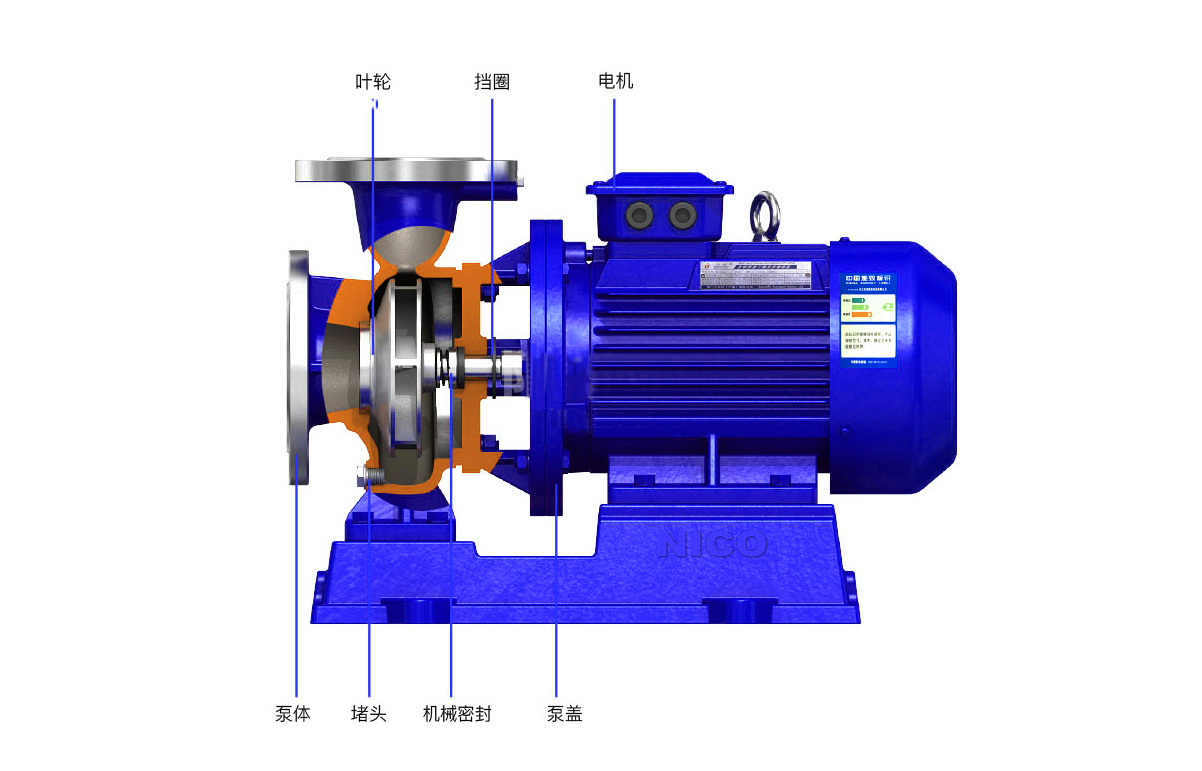

六、进口卧式离心泵结构图

1电动机：直接与水泵联接传送动力，采用加长轴电机。

2泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。噪音低、振动小，采用镀铬处理，增强了使用寿命。

3挡水圈：防止因密封漏水而使电机进水。

4机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不易渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。

5取压塞：可安装压力表直观监控泵的运行。

6泵体：压出塞和吸入室设计合理，设有安装底脚，便于安装和运行稳固。

7放气塞：灌泵时排净泵内空气，保证了泵的正常启动。

8叶轮：采用合理的水力模型设计而成，可靠性较好。

七、进口卧式离心泵流量意义：

八、进口卧式离心泵起动与停车

进口卧式离心泵起动前准备：

1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。

2、打幵排气口使液体充满整个泵体，待满后关闭排气阀。

3、检查各部位是否正常。

4、用手盘动泵以使润滑液逬入机械密封端面。

5、高溫型应先逬行预热，升溫速度50℃/小时，以保证各部受热均匀。

九、进口卧式离心泵起动前检查

1、全开进口处阀门。2、关闭吐出管路阀门。3、起动电机，观察泵运行是否正桷。4、调节出口阀幵度以所需工况，如用戶在泵出口处裝有流靈表或压力表，应通过调节出口阀门幵度使泵在性能参数表所列的颔定点上运转，如用戶在泵出口处装有流量表或压力表，应通过调节出口阖门幵度，测量泵的电机电流，使电机在额定电流內运行，否则将造成泵超负荷运行（即大电流运行）至使电机烧坏。调正好的出口阀门幵启大与小和管道工况有关。5、检査轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。6、检查电机、轴承处溫升≦70℃。

停车：

1、高溫型先降溫，降溫速度〈10℃/分，把溫度降低到80℃以下，才能停车。2、关闭吐出管路阀门。3、停止电机。4、关闭进口处阀门。5、如长期停车，应将泵內液体放尽。

十、进口卧式离心泵泵的维护

1、运行中的维护：

（1）进口处管道必须充满液体，禁止泵在汽蚀状态下长期运行。

（2）定时检查电机电流値，不得超过电机颔定电流。

（3）泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更換易损零件及轴承，机组大修期一般为一年。

2、机械密封维护：

（1）机械密封润滑应清洁无固体颗粒。

（2）严禁机械密封在干磨情况下工作。

（3）起动前应先盘动泵（电机）几圈，以免突然起动造成石墨环断裂损坏。

（4）密封泄漏量允差3滴/分。否则应检查。

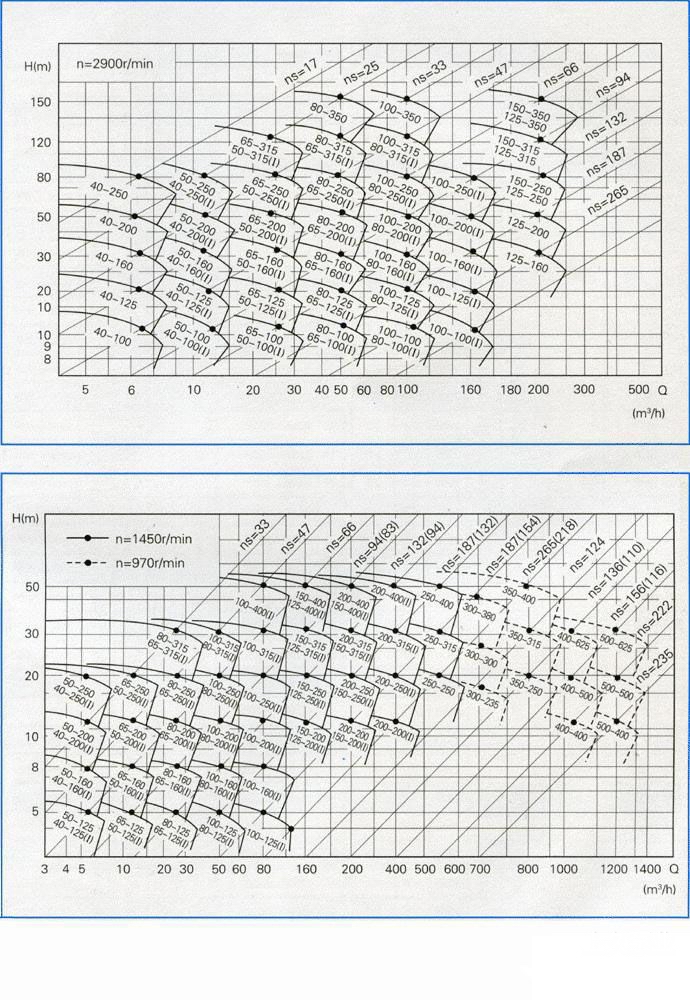

十一、进口卧式离心泵性能参数

序号	规格	流量		扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kW)	必须汽蚀余量 (NPSH)r	重量 (kg)
		(m³/h)	(L/s)
1	20-110	1.8	0.5	16	25	2800	0.37	2.3	25
		2.5	0.69	15	34	2800	0.37	2.3
		3.3	0.91	13.5	35	2800	0.37	2.3
2	20-160	1.8	0.5	33	19	2900	0.75	2.3	29
		2.5	0.69	32	25	2900	0.75	2.3
		3.3	0.91	30	23	2900	0.75	2.3
3	25-110	2.8	0.78	16	34	2900	0.55	2.3	26
		4	1.11	15	42	2900	0.55	2.3
		5.2	1.44	13.5	41	2900	0.55	2.3
4	25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28
		4	1.11	20	36	2900	0.75	2.3
		5.2	1.44	18	35	2900	0.75	2.3
5	25-125A	2.5	0.69	17	35	2900	0.55	2.3	27
		3.6	1	16	35	2900	0.55	2.3
		4.6	1.28	14.4	35	2900	0.55	2.3
6	25-160	2.8	0.78	33	24	2900	1.5	2.3	39
		4	1.11	32	24	2900	1.5	2.3
		5.2	1.44	30	24	2900	1.5	2.3
7	25-160A	2.6	0.12	29	31	2900	1.1	2.3	34
		3.7	1.03	28	31	2900	1.1	2.3
		4.9	1.36	26	31	2900	1.1	2.3
8	32-100	4.5	12.5	12.5	44	2900	0.55	2	27
9	32-100(I)	4.4	1.22	13.2	48	2900	0.75	2	32
		6.3	1.75	12.5	54	2900	0.75	2
		8.3	2.32	11.3	53	2900	0.75	2
10	32-125	3.5	0.97	22	40	2900	0.75	2.3	28
		5	1.39	20	44	2900	0.75	2.3
		6.5	1.8	18	42	2900	0.75	2.3
11	32-125A	3.1	0.86	17.6	43	2900	0.55	2.3
		4.5	1.25	16	43	2900	0.55	2.3
		5.8	1.61	14.4	43	2900	0.55	2.3
12	32-160	6.5	5	32	44	2900	1.5	2.3	39
13	32-160A	4	1.1	25	34	2900	1.1	2	38
14	32-160(I)	4.4	1.22	33.2	34	2900	2.2	2	47
		6.3	1.75	32	40	2900	2.2	2
		8.3	2.32	30.2	42	2900	2.2	2
15	32-200	4.5	12.5	50	32	2900	3	2	55
16	32-200(I)	4.4	1.22	50.5	26	2900	4	2	43
		6.3	1.75	50	33	2900	4	2
		8.3	2.32	48	35	2900	4	2
17	32-200A	2.8	0.78	44.6	34	2900	2.2	2	74
		4	1.11	44	40	2900	2.2	2
		5.2	1.44	42.7	42	2900	2.2	2
18	40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32
		6.3	1.75	12.5	54	2900	0.55	2.3
		8.3	2.31	11.3	53	2900	0.55	2.3
19	40-100A	3.9	1.08	10.6	52	2900	0.37	2.3
		5.6	1.56	10	52	2900	0.37	2.3
		7.4	2.06	9	52	2900	0.37	2.3
20	40-125	4.4	1.22	21	41	2900	1.1	2.3	34
		6.3	1.75	20	46	2900	1.1	2.3
		8.3	2.31	18	43	2900	1.1	2.3
21	40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33
		5.6	1.56	16	45	2900	0.75	2.3
		7.4	2.06	14.4	41	2900	0.75	2.3
22	40-160	4.4	1.22	33	35	2900	2.2	2.3	47
		6.3	1.75	32	40	2900	2.2	2.3
		8.3	2.31	30	40	2900	2.2	2.3
23	40-160A	4.1	1.14	29	34	2900	1.5	2.3	43
		5.9	1.64	28	39	2900	1.5	2.3
		7.8	2.17	26.3	39	2900	1.5	2.3
24	40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38
		5.5	1.53	24	38	2900	1.1	2.3
		7.2	2	22.5	37	2900	1.1	2.3
25	40-200	4.4	1.22	51	26	2900	4	2.3	74
		6.3	1.75	50	33	2900	4	2.3
		8.3	2.31	48	32	2900	4	2.3
26	40-200A	4.1	1.14	45	36	2900	3	2.3	62
		5.9	1.64	44	31	2900	3	2.3
		7.8	2.17	42	30	2900	3	2.3
27	40-200B	3.7	1.03	38	29	2900	2.2	2.3	52
		5.3	1.47	36	29	2900	2.2	2.3
		7	1.94	34.5	29	2900	2.2	2.3
28	40-250	4.4	1.22	82	24	2900	7.5	2.3	105
		6.3	1.75	80	28	2900	7.5	2.3
		8.3	2.31	74	28	2900	7.5	2.3
29	40-250A	4.1	1.14	72	24	2900	5.5	2.3	98
		5.9	1.64	70	28	2900	5.5	2.3
		7.8	2.17	65	27	2900	5.5	2.3
30	40-250B	3.7	1.06	61.5	23	2900	4	2.3	77
		5.3	1.53	60	27	2900	4	2.3
		7	1.94	56	26	2900	4	2.3
31	40-100(I)	8.8	2.44	13.2	55	2900	1.1	2.3	34
		12.5	3.47	12.5	62	2900	1.1	2.3
		16.3	4.53	11.3	60	2900	1.1	2.3
32	40-100(I)A	8	2.22	10.6	60	2900	0.75	2.3	32
		11	3.05	10	60	2900	0.75	2.3
		14.5	4.03	9	60	2900	0.75	2.3
33	40-125(I)	8.8	2.44	21.2	49	2900	1.5	2.3	38
		12.5	3.47	20	58	2900	1.5	2.3
		16.3	4.53	17.8	57	2900	1.5	2.3
34	40-125(I)A	8	2.22	17	57	2900	1.1	2.3	33
		11	3.05	16	57	2900	1.1	2.3
		14.5	4.03	14	57	2900	1.1	2.3
35	40-160(I)	8.8	2.44	33	45	2900	3	2.3	56
		12.5	3.47	32	52	2900	3	2.3
		16.3	4.53	30	51	2900	3	2.3
36	40-160(I)A	8.2	2.28	29	44	2900	2.2	2.3	47
		11.7	3.25	28	51	2900	2.2	2.3
		15.2	4.22	26	50	2900	2.2	2.3
37	40-160(I)B	7.3	2.38	23	50	2900	1.5	2.3	43
		10.4	2.89	22	50	2900	1.5	2.3
		13.5	3.75	20.5	50	2900	1.5	2.3
38	40-200(I)	8.8	2.44	51.2	38	2900	5.5	2.3	85
		12.5	3.47	50	46	2900	5.5	2.3
		16.3	4.53	48	46	2900	5.5	2.3
39	40-200(I)A	8.3	2.31	45	37	2900	4	2.3	75
		11.7	3.25	44	45	2900	4	2.3
		15.3	4.25	42	45	2900	4	2.3
40	40-200(I)B	7.5	2.08	37	44	2900	3	2.3	63
		10.6	2.94	36	44	2900	3	2.3
		13.8	3.83	34	44	2900	3	2.3
41	40-250(I)	8.8	2.44	81.2	31	2900	11	2.3	145
		12.5	3.47	80	38	2900	11	2.3
		16.3	4.53	77.5	40	2900	11	2.3
42	40-250(I)A	8.2	2.28	71	38	2900	7.5	2.3	95
		11.7	3.22	70	38	2900	7.5	2.3
		15.2	4.22	68	38	2900	7.5	2.3
43	40-250(I)B	7.6	2.11	61.4	37	2900	5.5	2.3	94
		10.8	3	60	37	2900	5.5	2.3
		14	3.89	58	37	2900	5.5	2.3
44	40-250(I)C	7.1	1.97	53.2	36	2900	5.5	2.3	88
		10	2.78	52	36	2900	5.5	2.3
		13.1	3.64	50.4	36	2900	5.5	2.3
45	50-100	8.8	2.44	13.6	55	2900	1.1	2.3	36
		12.5	3.47	12.5	62	2900	1.1	2.3
		16.3	4.53	11.3	60	2900	1.1	2.3
46	50-100A	8	2.22	11	60	2900	0.75	2.3	35
		11	3.05	10	60	2900	0.75	2.3
		14.5	4.03	9	60	2900	0.75	2.3
47	50-125	8.8	2.44	21.5	49	2900	1.5	2.3	43
		12.5	3.47	20	58	2900	1.5	2.3
		16.3	4.53	17.8	57	2900	1.5	2.3
48	50-125A	8	2.22	17	57	2900	1.1	2.3	38
		11	3.05	16	57	2900	1.1	2.3
		14.5	4.03	14	57	2900	1.1	2.3
49	50-160	8.8	2.44	33	45	2900	3	2.3	59
		12.5	3.47	32	52	2900	3	2.3
		16.3	4.53	30	51	2900	3	2.3
50	50-160A	8.2	2.28	29	44	2900	2.2	2.3	51
		11.7	3.25	28	51	2900	2.2	2.3
		15.2	4.22	26	50	2900	2.2	2.3
51	50-160B	7.3	2.38	23	50	2900	1.5	2.3	47
		10.4	2.89	22	50	2900	1.5	2.3
		13.5	3.75	20.5	50	2900	1.5	2.3
52	50-200	8.8	2.44	52	38	2900	5.5	2.3	101
		12.5	3.47	50	46	2900	5.5	2.3
		16.3	4.53	48	46	2900	5.5	2.3
53	50-200A	8.3	2.31	45.8	37	2900	4	2.3	80
		11.7	3.25	44	45	2900	4	2.3
		15.3	4.25	48	45	2900	4	2.3
54	50-200B	7.5	2.08	37	44	2900	3	2.3	68
		10.6	2.94	36	44	2900	3	2.3
		13.8	3.83	34	44	2900	3	2.3
55	50-250	8.8	2.44	82	29	2900	11	2.3	160
		12.5	3.47	80	38	2900	11	2.3
		16.3	4.53	77.5	40	2900	11	2.3
56	50-250A	8.2	2.28	71.5	38	2900	7.5	2.3	115
		11.6	3.22	70	38	2900	7.5	2.3
		15.2	4.22	68	38	2900	7.5	2.3
57	50-250B	7.6	2.11	61.4	37	2900	5.5	2.3	114
		10.8	3	60	37	2900	5.5	2.3
		14	3.89	58	37	2900	5.5	2.3
58	50-250C	7.1	1.97	53.2	36	2900	5.5	2.3	108
		10	2.78	52	36	2900	5.5	2.3
		13.1	3.64	50.4	36	2900	5.5	2.3
59	50-100(I)	17.5	4.86	13.7	67	2900	1.5	2.5	41
		25	6.94	12.5	69	2900	1.5	2.5
		32.5	9.03	10.5	69	2900	1.5	2.5
60	50-100(I)A	15.6	4.3	11	65	2900	1.1	2.5	36
		22.3	6.19	10	67	2900	1.1	2.5
		29	8.1	8.4	68	2900	1.1	2.5
61	50-125(I)	17.5	4.86	21.5	60	2900	3	2.5	56
		25	6.94	20	68	2900	3	2.5
		32.5	9.03	18	67	2900	3	2.5
62	50-125(I)A	15.6	4.33	17	58	2900	2.2	2.5	48
		22.3	6.19	16	66	2900	2.2	2.5
		29	8.1	13.6	65	2900	2.2	2.5
63	50-160(I)	17.5	4.68	34.4	54	2900	4	2.5	72
		25	6.94	32	63	2900	4	2.5
		32.5	9.03	27.5	60	2900	4	2.5
64	50-160(I)A	16.4	4.56	30	54	2900	3	2.5	71
		23.4	6.5	28	62	2900	3	2.5
		30.4	8.44	24	59	2900	3	2.5
65	50-160(I)B	15	4.17	26	58	2900	2.2	2.5	59
		21.6	6	24	58	2900	2.2	2.5
		28	7.78	20.6	58	2900	2.2	2.5
66	50-200(I)	17.5	4.86	52.7	49	2900	7.5	2.5	108
		25	6.94	50	58	2900	7.5	2.5
		32.5	9.03	45.5	59	2900	7.5	2.5
67	50-200(I)A	16.4	4.56	46.4	48	2900	5.5	2.5	107
		23.5	6.53	44	57	2900	5.5	2.5
		30.5	8.47	40	58	2900	5.5	2.5
68	50-200(I)B	15.2	4.22	40	55	2900	4	2.5	100
		21.8	6.06	38	55	2900	4	2.5
		28.3	7.86	34.5	55	2900	4	2.5
69	50-250(I)	17.5	4.86	82	39	2900	15	2.5	175
		25	6.94	80	50	2900	15	2.5
		32.5	9.03	76.5	52	2900	15	2.5
70	50-250(I)A	16.4	4.56	71.5	39	2900	11	2.5	165
		23.4	6.5	70	50	2900	11	2.5
		30.5	8.47	67	52	2900	11	2.5
71	50-250(I)B	15	4.17	61	38	2900	7.5	2.5
		21.6	6	60	49	2900	7.5	2.5
		28	7.78	57.4	54	2900	7.5	2.5
72	50-315(I)	17.5	4.86	128	30	2900	30	2.5	310
		25	6.94	125	40	2900	30	2.5
		32.5	9.03	122	44	2900	30	2.5
73	50-315(I) A	16.6	4.16	115	30	2900	22	2.5	245
		23.7	6.58	113	40	2900	22	2.5
		31	8.6	110	44	2900	22	2.5
74	50-315(I) B	15.7	4.36		39	2900	18.5	2.5	215
		22.5	6.25	101	39	2900	18.5	2.5
		29.2	8		39	2900	18.5	2.5
75	50-315(I) C	14.4	4	86	38	2900	15	2.5	195
		20.6	5.72	85	38	2900	15	2.5
		26.8	7.44	83	38	2900	15	2.5
76	65-100	17.5	4.86	13.7	67	2900	1.5	2.5	46
		25	6.94	12.5	69	2900	1.5	2.5
		32.5	9.03	10.5	69	2900	1.5	2.5
77	65-100A	15.6	4.3	11	65	2900	1.1	2.5	41
		22.3	6.19	10	67	2900	1.1	2.5
		29	8.1	8.4	68	2900	1.1	2.5
78	65-125	17.5	4.86	21.5	60	2900	3	2.5	58
		25	6.94	20	68	2900	3	2.5
		32.5	9.03	18	67	2900	3	2.5
79	65-125A	15.6	4.33	17	58	2900	2.2	2.5	49
		22.3	6.19	16	66	2900	2.2	2.5
		29	8.1	14.4	65	2900	2.2	2.5
80	65-160	17.5	4.86	34.4	54	2900	4	2.5	75
		25	6.94	32	63	2900	4	2.5
		32.5	9.03	27.5	60	2900	4	2.5
81	65-160A	16.4	4.56	30	54	2900	3	2.5
		23.4	6.5	28	62	2900	3	2.5
		30.4	8.44	24	59	2900	3	2.5
82	65-160B	15	4.17	26	58	2900	2.2	2.5	63
		21.6	6	24	58	2900	2.2	2.5
		28	7.78	20.6	58	2900	2.2	2.5
83	65-200	17.5	4.86	52.7	49	2900	7.5	2.5	107
		25	6.94	50	58	2900	7.5	2.5
		32.5	9.03	45.5	59	2900	7.5	2.5
84	65-200A	16.4	4.56	46.4	48	2900	5.5	2.5
		23.5	6.53	44	57	2900	5.5	2.5
		30.5	8.47	40	58	2900	5.5	2.5
85	65-200B	15.2	4.22	40	55	2900	4	2.5	100
		21.8	6.06	38	55	2900	4	2.5
		28.3	7.86	34.5	55	2900	4	2.5
86	65-250	17.5	4.86	82	39	2900	15	2.5	180
		25	6.94	80	50	2900	15	2.5
		32.5	9.03	76.5	52	2900	15	2.5
87	65-250A	16.4	4.56	71.5	39	2900	11	2.5	170
		23.4	6.5	70	50	2900	11	2.5
		30.5	8.47	67	52	2900	11	2.5
88	65-250B	15	4.17	61	38	2900	7.5	2.5
		21.6	6	60	49	2900	7.5	2.5
		28	7.78	57.4	54	2900	7.5	2.5
89	65-315	17.5	4.86	127	32	200	30	2.5	320
		25	6.94	125	40	200	30	2.5
		32.5	9.03	122	44	200	30	2.5
90	65-315A	16.6	4.61	115	32	2900	22	2.5	255
		23.7	6.58	113	40	2900	22	2.5
		31	8.6	110	44	2900	22	2.5
91	65-315B	15.7	4.36	103	39	2900	18.5	2.5
		22.5	6.25	101	39	2900	18.5	2.5
		29.2	8	98	39	2900	18.5	2.5
92	65-315C	14.4	4	86	38	2900	15	2.5	205
		20.6	5.72	85	38	2900	15	2.5
		26.8	7.44	83	38	2900	15	2.5
93	65-100(I)	35	9.72	13.8	67	2900	3	3	63
		50	13.9	12.5	73	2900	3	3
		65	18.1	10	70	2900	3	3
94	65-100(I)A	31.3	8.7	11	66	2900	2.2	3	53
		44.7	12.4	10	72	2900	2.2	3
		58	16.1	8	69	2900	2.2	3
95	65-125(I)	35	9.72	22	67	2900	5.5	3	99
		50	13.9	20	72	2900	5.5	3
		65	18.1	17	70	2900	5.5	3
96	65-125(I)A	31.3	8.7	17.5	66	2900	4	3	78
		45	12.5	16	71	2900	4	3
		58	16.1	13.6	69	2900	4	3
97	65-160(I)	35	9.27	35	63	2900	7.5	3	103
		50	13.9	32	71	2900	7.5	3
		65	18.1	28	70	2900	7.5	3
详情： 规格参数 行业分类： 机械及行业设备/阀门/流量控制阀 产品类别： 品　　牌： 规格型号： 库　　存： 生 产 商： 产　　地： 中国福建省厦门市 生意有风险，请细致咨询，并做详细考察。 注：本站商品信息均来自于合作方，其真实性、准确性和合法性由信息拥有者（合作方）负责。 生意宝对本网站刊登的所有信息不声明或保证其内容的正确性和可靠性。您于此接受并承认信赖任何信息所产生的风险需自行承担。 生意宝 - 基于行业网联盟的B2B社交电商平台. Toocle.com - Widen your Trading Circle! 立即加入！ 快捷展示 快速创建集企业介绍、产品服务、直播等一体的个性旺铺 全面营销 升级成企业号帮助企业搭建社交移动互联网智能营销平台 助推成交 自助开通商城，将智能营销平台、直播系统流量转化成交 生意宝超级旺铺
