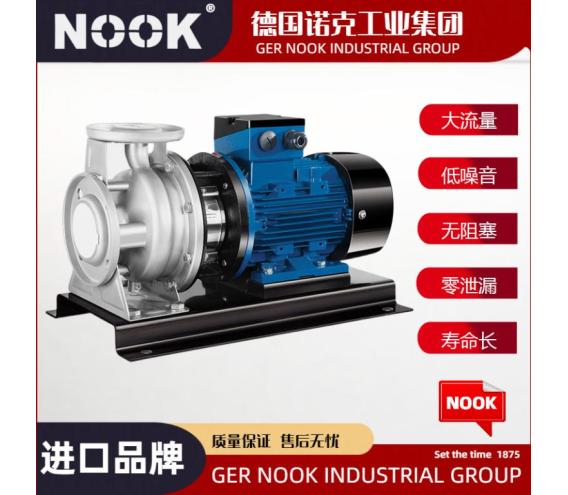

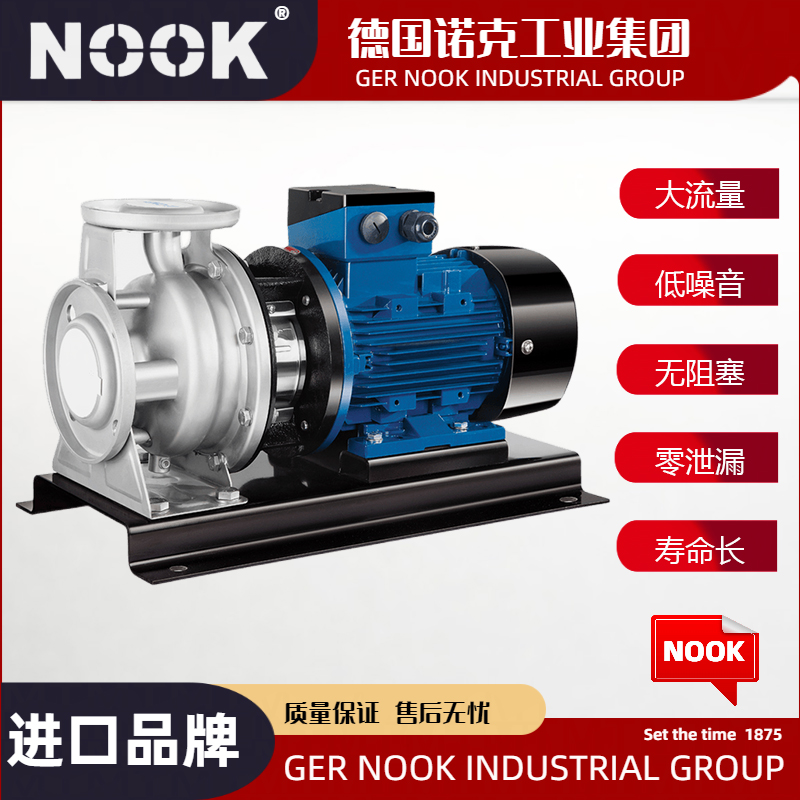

一、进口不锈钢卧式单级离心泵产品概述

德国NOOK诺克@进口不锈钢卧式单级离心泵采用不锈钢板冲压胀型焊接等工艺制成的一款离心泵产品，德国NOOK传统的进口不锈钢卧式单级离心泵和一般的耐腐蚀泵。其具有外形美观、结构轻巧、高效节能、经久耐用和耐轻腐蚀、低噪音等特点。

二、进口不锈钢卧式单级离心泵选型参数

公称通径：25～300

流量范围：7.5-2003/h

扬程范围：60-132

功率范围：1.5～18.5KW

转速范围：2900r/in

温度范围 :-20℃～120℃

工作压力：≤1.6pa

泵体材质：WCB、304、316、四氟

三、进口不锈钢卧式单级离心泵产品应用

德国NOOK进口不锈钢卧式单级离心泵是一种适应范围较广的多功能产品，可以输送各种包括水或工业液体在内的不同介质，适用于不同温度、流量和压力范围。

其典型应用主要包括以下方面

供水：水厂过滤、输送及分区送水和主管增压；

工业增压：流程水系统、清洗系统；

工业液体输送：锅炉给水、冷凝系统、冷却和空调系统、机床配套、酸碱输送；

水处理：蒸馏系统或分离器、游泳池等；

农田灌溉、石油化工、医药卫生等。

四、进口不锈钢卧式单级离心泵安装条件

进口不锈钢卧式单级离心泵为泵轴直联型联结，由泵、泵轴和标准电机组成：

1）泵应安装在通风且防冰冻的地方；

2）泵的安装要保证在使用时泵不受系统管路的张力影响；

3）如果泵安装在户外，必须配置合适的外罩以防止电气元件进水或凝露；

4）为了方便于检查和维修，在机组的周围应必须留有足够的空间；

5）电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害；

6）泵应水平安装在基座上，水平方向为泵的吸入口，垂直方向为泵的排出口。

五、进口不锈钢卧式单级离心泵运行条件

清洁、稀薄、非易燃易爆并不含有固体颗粒和纤维的液体；

温度在-20℃至+100℃之间的液体；

环境温度最高+40℃；

最高海拔1000米；

系统最高压力10bar。

进口不锈钢卧式单级离心泵电机:

电机为全封闭、风冷式二极标准电机；

防护等级：IP55；

绝缘等级：F；

标准电压：50Hz1×220V

3×380V

六、进口不锈钢卧式单级离心泵曲线条件

下列说明适用于后面所示的曲线：德国NOOK

1、曲线容差符合ISO9906,附录A；

2、所有曲线都是基于电压3×380V，电机在恒速2900rp或2950rp时的测量值；

3、试验用介质为温度在20度，不含有任何固体杂质的清水。

4、泵不应在低于曲线中规定最小流量或在高于曲线中规定最大流量的情况下进行工作；

5、如果泵送液体的粘度或密度不同于水，则须对电机功率进行调整。

七、进口不锈钢卧式单级离心泵最小进口压力-NPSH：

如果泵中的压力低于输送液体的蒸汽压力，可能发生气蚀，为避免气蚀，确保泵进口侧有一最小压力，最大吸程H[]可按下式计算：

H＝pb×10.2-NPSH-Hf-Hv-Hs

Pb-大气压（巴）

在闭式管路中可以认为是闭式系统的系统压力（巴）

NPSH-净正吸入压头（米）

可以在性能曲线中NPSH曲线上对应于最大流量处读出。

Hf－入口处的管路损失（米）

其是对应于管路可能产生的最大流量时的值。

Hv-液体的汽化压力（米）

其值的大小取决于液体的温度和液体的汽化压力值。

Hs－安全余量（米）

最小为0.5米压头

通用计逄，如果“H”为正值，说明泵可以在最大吸程“H”的情况下运行；如果“H”为负值，说明泵必须要在进口有一个最小压力为“H”米的压头的情况下才可以正常运行。

注：一般情况下不进行以上计算。只有在下列情况下使用泵时才要对“H”进行计算：

1、液体温度较高

2、液体流速超过了额定值

3、吸程较大或进口管路较长

4、系统压力太小

5、进口条件较差

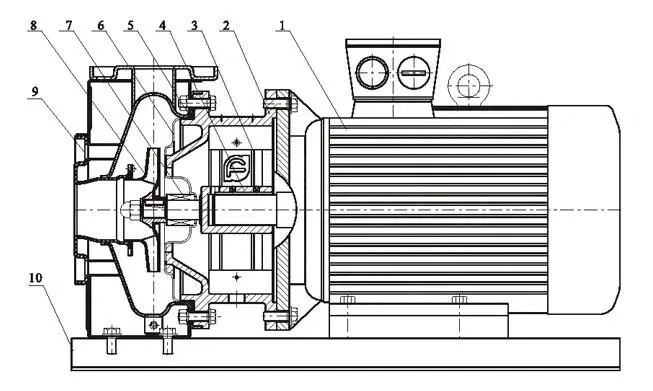

八、进口不锈钢卧式单级离心泵结构图

九、进口不锈钢卧式单级离心泵性能参数
