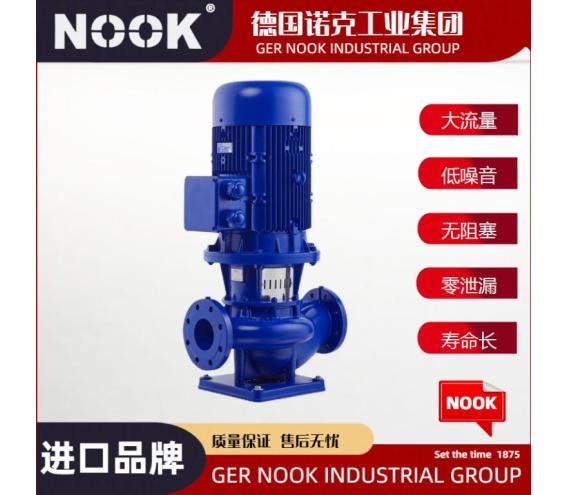

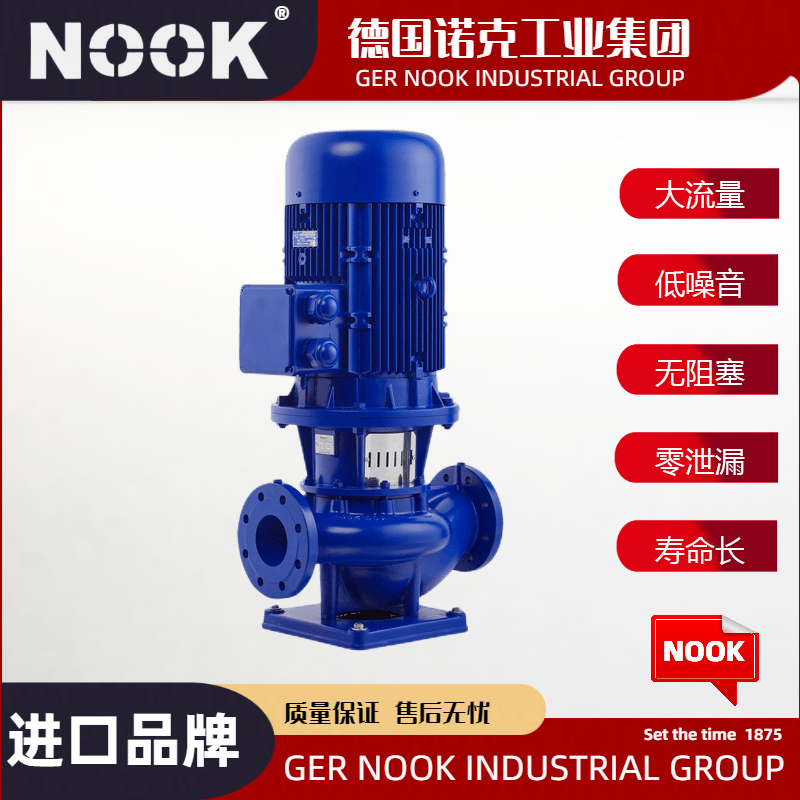

• 产品名称:进口立式增压离心泵
• 产品型号:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/A-centrifugal/91.html

一、进口立式增压离心泵产品概述

进口立式增压离心泵@德国NOOK诺克采用离心泵之性能参数的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在立式离心泵基础上派生出适用热水泵、耐高温泵、腐蚀性化工泵、油泵。该产品具有高效节能、嗓音低、耐腐蚀性能可靠，运行稳定等优点。

二、进口立式增压离心泵选型参数

公称通径：25～400

流量范围：3.6～20003/h

扬程范围：5～55

功率范围：1.5～18.5KW

转速范围：740-2900r/in

温度范围 :-20℃～120℃

工作压力：≤1.6pa

泵体材质：WCB、304、316、四氟

三、进口立式增压离心泵特点

1、进口立式增压离心泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安

装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。

2、进口立式增压离心泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平

衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。

3、进口立式增压离心泵轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

4、立式化工泵安装检修方便，无需拆动管路系统，只需卸下泵联体螺母即可抽出全部转子部件。

5、不锈钢立式化工泵可根据使用要求即流量和扬程的需要采用泵的串，并联运行方式。

6、立式耐腐蚀化工泵可根据管路布置的要求采用泵的竖式和横式安装。
7、成套范围：成套供应泵，电动机、底板、联轴器、进出口短管等。

8、吸入压力≤1.0Pa，或泵系统最高工作压力≤1.6Pa，即吸入口压力+泵扬程≤1.6Pa、泵静压试验压力为≤2.5Pa，订货时请注明系统工作压力。泵系统工作压力大于1.6Pa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

9、环境温度<40℃，相对湿度<40%。

10、所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度<0.2。

四、进口立式增压离心泵安装说明

1.安装前应检查：基础的尺寸、位置、标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；盘车应灵活，无阻滞、卡住现象，无异常声音。

2、德国NOOK诺克出厂时已装配、调试完善的部件不应随意拆卸。

3、泵安装的找平找正。

水泵基础高出地面的高度应便于水泵安装，且不应小于0.1。水泵运输到位置后，进行设备吊运安装，准确就位于已经做好的设备基础上，然后穿上地脚螺栓并带螺帽，底座底下放置垫铁，以水平尺初步找平，地脚螺栓内灌混凝土。

待混凝土凝固期满进行精平并拧紧地脚螺栓帽，每组垫铁以点焊固定，基础表面打毛，水冲洗后以水泥砂浆抹平。

4、管路安装应符合下列要求：

（1）管子内部和管端应清洗干净，密封面和螺纹不应损坏，相互连接的法兰端面或螺纹轴心线应平行、对中，不应强行连接。

（2）管路与泵连接后，不应再在其上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵内和损坏泵的零件。

（3）管路的配置宜按设备资料及设计图纸进行复检。

（4）每台水泵出水管上应装设阀门、止回阀和压力表；当水泵直接从室外给水管网抽水时，应在吸水管上装设阀门、止回阀和压力表，并应绕水泵设置装有阀门的旁通管。

（5）、水泵的隔振及防噪：在水泵进出水管上宜安装可曲挠橡胶接头或波纹管金属接头；管道支架宜采用弹性吊架、弹性托架；为创造良好的隔振效果，基础隔振、管道隔振和支架隔振三者必须配齐，其中隔振垫（减震器）的面积、层数、个数、型号和可曲挠接头的型号、数量必须按照计算结果选用及安装。减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定必须是经过专业技术人员的核算确认。

水泵压出管道穿墙、楼板处，应采取防止固体传声措施。

（6）水泵调试要点

在电气控制确保安全灵敏可靠的前提下，进行水泵的单机试运转。

将泵出水管上阀件关闭，随泵启动运转再逐渐打开，并检查有无异常，电动机温升、水泵运转、压力表数值、接口严密程度是否符合要求等。
