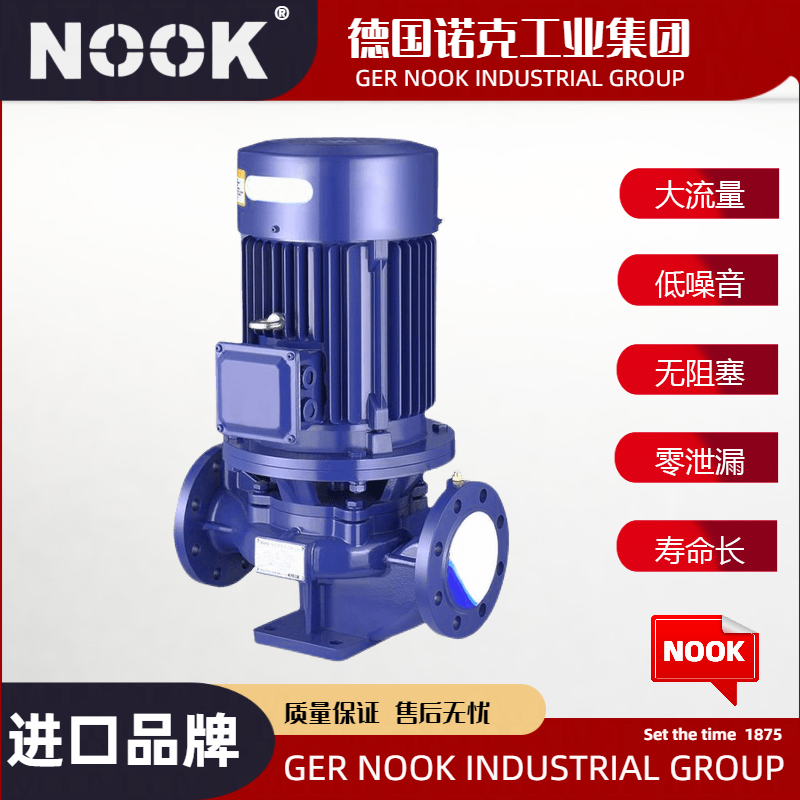

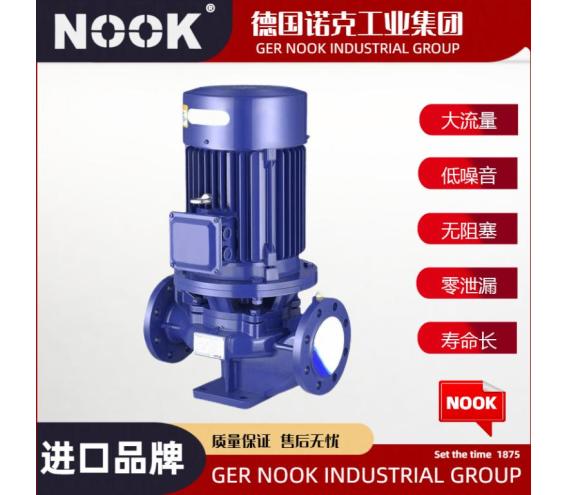

• 产品名称:进口立式管道离心泵
• 产品型号:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/A-centrifugal/95.html

一、进口立式管道离心泵产品概述

进口立式管道离心泵@德国NOOK诺克开发成功的一种结构新颖、技术先进的泵类产品。进口立式管道离心泵特别是在整体结构上进行大胆突破设计，采用独立轴承体、泵轴支撑、解决了原来立式泵靠电机加长轴支撑的不足之处。叶轮、泵体采用现代优秀水力模型设计制造，消除了原立式泵轴向力大的不足之处。电机采用NK系列标准通用电机，解决原立式泵加长轴电机配套更换难的问题：同时100％的便拆结构解决了更换大功率水泵的轴承，机械密封、叶轮、泵轴的难题。

二、进口立式管道离心泵选型参数

公称通径：25～300mm

流量范围：5.3-1200(m3/h)

扬程范围：5～132m

功率范围：0.55～110KW

转速范围：1450r/min-2900r/min

温度范围 :-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316、四氟

三、进口立式管道离心泵产品特点

1、立式结构，安装调试方便，独特设计的电机和泵体采用联接体联接，同心度高、加工精度高，占地面积大大减少，缩减了建筑投资。底脚稳固、结构紧凑，精美的铸造和外观处理赋予立式离心泵新的美感，使产品焕发艺术的魅力。

2、配用国内著名厂家生产的低速NK系列标准通用电机，运行平稳、噪音极低.

3、轴承采用国际著名品牌精密轴承，精度高、可靠性好，寿命长.

4、叶轮采用90年代优秀可自平衡轴向力的水力模型，使得泵轴承和机械密封使用寿命大大延长.

5、电机轴承座内的轴承都配有加油孔和放油孔，对轴承的维护保养十分方便.

6、可拆卸爪型弹性联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性极好。

7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温、高压、运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁.

8、泵盖结构设计独特，只要卸下爪型弹性联轴器、泵盖螺母，即可十分轻便取出轴承座、泵盖、泵轴、叶轮等组合件，进行更换机械密封和叶轮，而不必拆卸电机、泵体和管道，维修方便快捷。

四、进口立式管道离心泵使用条件

1、泵系统高工作压力为1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa(泵扬程工作压力大于1．6MPa时应在订货另行提出，以便在制造时泵的过流部件和联接部件采用铸钢)。

2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明，以便装配耐磨式机械密封)。

3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。

4、液体温度:-15℃-120℃。

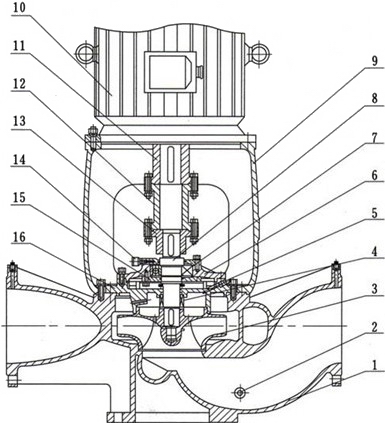

五、进口立式管道离心泵结构图

六、进口立式管道离心泵结构说明

泵体：管道连接式的螺旋形泵壳，采用现代优秀水力模型设计制造，法兰符合API4216.5，并带有Rp1/4或Rp3/8测压口。

叶轮：闭式铸铁叶轮，优秀水力模型和特殊的结构保证泵的效率，且可靠的消除泵的轴向力。

机械密封：勇于水温150℃以下免保养，并不接受转向限制。特殊的设计保证动环的补偿性和密封性。

泵轴：优化设计的泵轴和联轴器融为一体，缩减传动轴的尺寸，使泵更安全的运行，并且使整台泵的体积减小。

泵轴体：采用进口NTN或NSK精密轴承，噪音低、寿命长。

电机：NK或NK2系列鼠笼式交流电机，型式：NK5型。使用标准通用电机，维护、保养方便、快捷、大功率配有轴承润滑保养注油孔装置。

进口立式管道离心泵产品用途：主要用于工业、化工、石油、城市高层建筑给水，消防管道增压，暖通空调冷热水循环，远距离输水以及生产工艺循环增压输送。

1、高层建筑增压送水

2、工厂系统输送

3、水处理系统加压

4、中央空调冷热水循环

5、锅炉系统输送

6、游泳池输水

7、工艺流程中增压循环
