一、进口单级管道离心泵产品概述

进口单级管道离心泵@德国NOOK诺克根据离心泵与立式泵的独特结构组合设计的高效节能产品。德国NOOK诺克采用先进水力模型优化设计而成，在其结构基础上与一般卧式管道离心泵组合设计而成，解决了联轴器固有的容易松动的弊端后，性能更加稳定。管道离心泵又名增压泵，管道泵的基础构造部分是叶轮，泵体，泵轴，轴承，密封环，填料函六局部。进口单级管道离心泵主要由泵体、叶轮、轴、机械密封组成。

二、进口单级管道离心泵选型参数

公称通径：DN15-DN500

流量范围：3.6～1450m³/h

扬程范围：15～150m

功率范围：0.75-250kW

转速范围：2900r/min

温度范围:-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316、四氟

三、进口单级管道离心泵主要用途

1、单级清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

2、单级热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，使用温度T≤120℃。

3、单级化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。

4、卧式单级油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为-20~C～+120℃。

5、电机：将电能转化为机械能的主要部件。

6、泵座：是泵的主体，起到支撑固定作用。

7、叶轮：离心泵的核心部分，它转速高、出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

8、泵轴：电动机相连接，它是传递机械能的主要部件。

9、机械密封：保持贴合并相对滑动而构成的防止流体泄漏的装置。介质等不同在基础上派生出热水泵、高温泵、化工泵、油泵等。

四、进口单级管道离心泵工作条件

1、环境温度<40℃，相对湿度<95％。

2、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

进口单级管道离心泵产品特点

·运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。

·滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

·噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。

·故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

·维修方便：更换密封、轴承、简易方便。

·占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

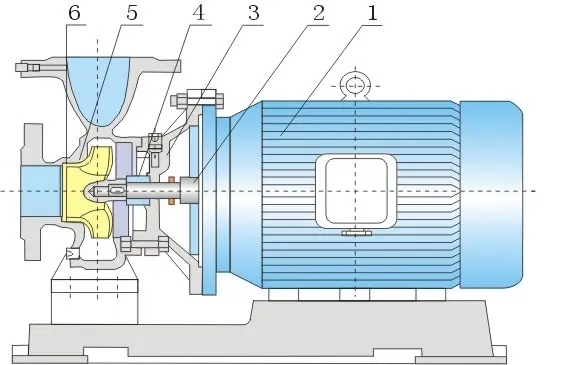

五、进口单级管道离心泵结构图

1电动机：直接与水泵联接传送动力，采用加长轴电机。

2泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。噪音低、振动小，采用镀铬处理，增强了使用寿命。

3挡水圈：防止因密封漏水而使电机进水。

4机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不易渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。

5取压塞：可安装压力表直观监控泵的运行。

6泵体：压出塞和吸入室设计合理，设有安装底脚，便于安装和运行稳固。

7放气塞：灌泵时排净泵内空气，保证了泵的正常启动。

8叶轮：采用合理的水力模型设计而成，可靠性较好。

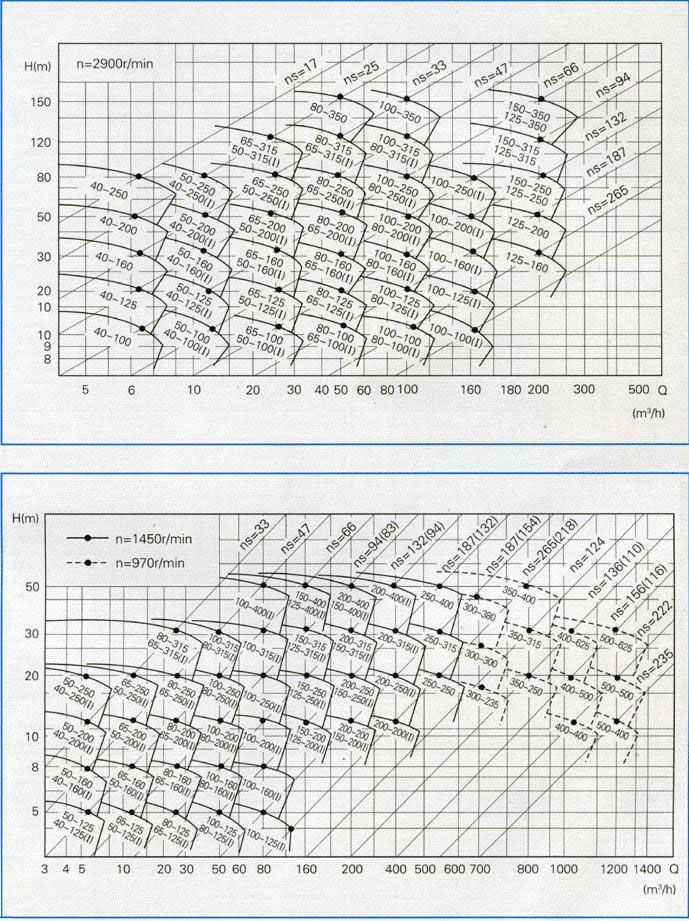

六、进口单级管道离心泵流量意义

七、进口单级管道离心泵起动与停车：泵起动前准备

1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。

2、打幵排气口使液体充满整个泵体，待满后关闭排气阀。

3、检查各部位是否正常。

4、用手盘动泵以使润滑液逬入机械密封端面。

5、高溫型应先逬行预热，升溫速度50℃/小时，以保证各部受热均匀。

八、进口单级管道离心泵起动前检查

1、全开进口处阀门。2、关闭吐出管路阀门。3、起动电机，观察泵运行是否正桷。4、调节出口阀幵度以所需工况，如用戶在泵出口处裝有流靈表或压力表，应通过调节出口阀门幵度使泵在性能参数表所列的颔定点上运转，如用戶在泵出口处装有流量表或压力表，应通过调节出口阖门幵度，测量泵的电机电流，使电机在额定电流內运行，否则将造成泵超负荷运行（即大电流运行）至使电机烧坏。调正好的出口阀门幵启大与小和管道工况有关。5、检査轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。6、检查电机、轴承处溫升≦70℃。

停车

1、高溫型先降溫，降溫速度〈10℃/分，把溫度降低到80℃以下，才能停车。2、关闭吐出管路阀门。3、停止电机。4、关闭进口处阀门。5、如长期停车，应将泵內液体放尽。

九、进口单级管道离心泵的维护

1、运行中的维护

(1）进口处管道必须充满液体，禁止泵在汽蚀状态下长期运行。（2）定时检查电机电流値，不得超过电机颔定电流。（3）泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更換易损零件及轴承，机组大修期一般为一年。

2、机械密封维护

(1）机械密封润滑应清洁无固体颗粒。（2）严禁机械密封在干磨情况下工作。（3）起动前应先盘动泵（电机）几圈，以免突然起动造成石墨环断裂损坏。（4）密封泄漏量允差3滴/分。否则应检查。
