一、进口潜水混流泵产品概述

德国NOOK诺克@进口潜水混流泵是传统的粉体式机组的更新换代产品。驱动水泵的电动机时干式全封闭潜水三相异步电动机，该机组水泵与电机同轴一体，可长期潜入水下运行，具有一系列传统机组无可比拟的优点。由于水泵与电机一体，同时潜入水中，无须在安装现场耗工，耗时的机、泵轴线对中的装配工序，现场安装方便、快速。电泵潜入水中运行，可以大大简化泵站的土建结构，减少安装占地面积，节约泵站结构土建工程总造价的30%-40%。电泵潜入水中运行，噪音低，电机冷却效果好，泵站内无高温，吴噪音干扰，改善了泵站的工作环境。同时，可按要求建设全地下泵站，保持地面的环境风貌。操作方便，灵活，可随时开启和关闭机组，无需再开机前润滑水泵的胶轴承，易于实现遥控和自动控制。机组装拆方便，易于维修。采用该机组是解决水位涨落的沿，湖泊地区泵站防洪问题最彻底的方法，省去了泵和电机间的长轴，提高了运行安全可靠性。

如果用变频控制，即可石英水位的变化自动控制电机的输入功率，达到节能降耗的目的。可实现远程控制，建立中心控制室，真正实现泵站管理现代化。

二、进口潜水混流泵选型参数

公称通径：40～200mm

流量范围：8-250m³/h

扬程范围：5～55m

功率范围：2.2-30kw

转速范围：740-2900r/min

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316

三、进口潜水混流泵产品特点

电缆：采用橡套绝缘层厚的电缆，在使用中不易破损。

接线盒：为防爆密封结构，即使因特殊原因接线盒内进水，也不会进入到电机腔，密封更可靠。

轴承：采用瑞士SKF公司轴承

电机：F级绝缘，防护等级IP68，具备防凝露装置。

保护监控系统：

1.电机过热保护（绕组），采用PTC元件

2.电机腔进水保护

3.油室进水保护

4.轴承超温保护

冷却系统：泵出水和电机外壳流径，有效冷却电机。

机械密封：双重或三重机械密封可有效地纺织水渗入电机，根据泵工作介质的不同，选用不同材质的磨块，使用寿命长。

叶轮:采用优化设计的混流式或轴流式可调叶片，使用范围广，满足不同用户的需求。不锈钢材质，可长时间耐腐蚀。

潜水混流泵产品简介

潜水泵站因土建简单，工程造价低，维护管理简便易于自动化，工作可靠性好，美化环境而得到迅速发展。

潜水泵站的主要设备-潜水电泵（简称潜水泵），有进口潜水混流泵是将电机与轴流泵和混流泵结合而成的机电合一产品，是传统长轴轴流泵和混流泵的更新换代产品。

潜水泵与传统长轴泵除使用场合、进出水每件]特性参数基本上保持一致外。还具有以下几点显著优势：

⊙泵站工程总投资节省30%以上；

⊙建设周期节约40%以上；

⊙机组安装时间节约95%以上；

⊙机组重量减轻50%以上；

⊙省去泵站防洪墙投资；

⊙维护费用低；

⊙无运转噪音，操作简便，易于自动化运行；

⊙地面建筑高度低，可省去泵房建筑，甚至可在地面以下建泵站。

因此，轴流泵和混流泵的新老客户，在新建泵站项目中可以方便地以潜水泵替代，可在老泵站改造项目中以潜水泵更新，此类泵型主要适用于下列场合：

⊙农田灌溉与水利；

⊙市政排放雨水及轻度污水；

⊙工业中工艺用水、冷却水；

⊙水利中调水工程。

进口潜水混流泵出水口径从350、500、600、700、800、900、1000、1200、400、1600共计十种口径，流量范围0.12--12m*m*m/s，扬程范围2--14m；功率范围7.5--630KW；电压等级380V、66V、3KV、6KV、10KV。

泵段由进水喇叭口，叶轮部位，叶轮外壳和导叶体四大零件组成。潜水电机是全密封干式异步电动机，机壳将电机封闭，电机上端电缆出线处有静密封装车，电机下端盖出轴处有转动密封装置，潜水电机具有一切运行的安全可靠性能。对密封渗漏、线圈和轴承温升均有监测、报警和保护装置，不影响电机正常运转的早期渗漏（只报警）。当线圈温度超过135℃、轴承温度超过90℃时，采用断电保护，所有保护器由一个潜水泵专用保护器进行监控，以保证潜水泵的安全使用。

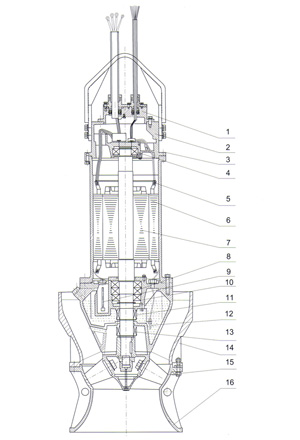

四、进口潜水混流泵结构总图

五、进口潜水混流泵主要材料表

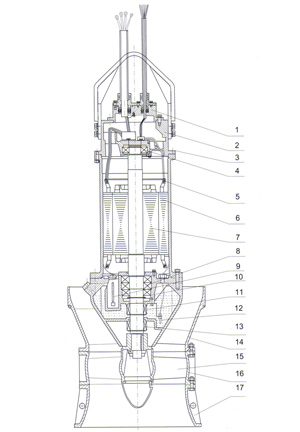

六、进口潜水混流泵结构总图

七、进口潜水混流泵主要材料表

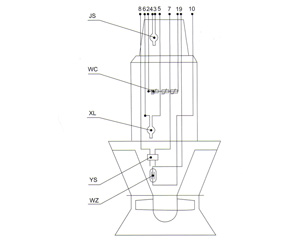

八、进口潜水混流泵传感器结构图

十二、进口潜水混流泵备注

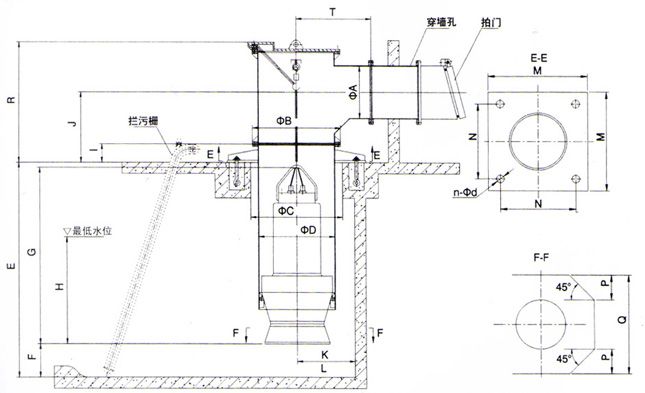

（1）、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸。其中泵站设计的水力尺寸仅作为参考值。

（2）、尺寸A依据流量确定，以控制流速，减少水力损失，表中尺寸为参考值。如需要，可适当加大；尺寸E、J依据泵站具体条件确定；尺寸R为最小参考值，如条件许可，可适当加大。

上述尺寸均依据客户要求确定。

（3）、泵中心距后池壁≤K。

（4）、同池两泵中心距≥L。

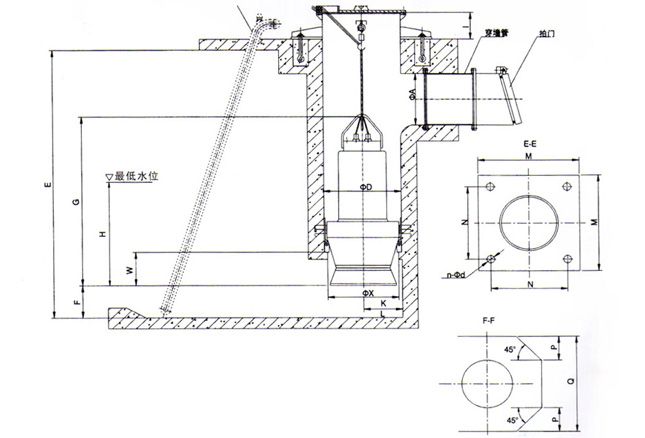

2、钢制井筒式安装及尺寸

十三、进口潜水混流泵注

(1)、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸，其中泵站设计的水力尺寸仅作为参考值。

(2)、尺寸A依据流量确定，以控制流速，减少水力损失，表中尺寸为参考值，如需要，可适当加大；尺寸E、J、R依据泵站具体条件确定。

(3)、泵中心距池壁≤K。

(4)、同池两泵中心距≥L。

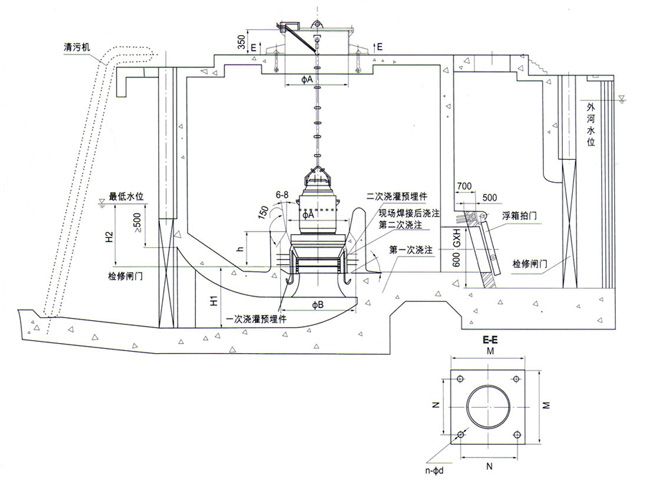

3、混凝土预制井筒式安装及尺寸

十四、进口潜水混流泵备注

（1）、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸。其中泵站设计的水力尺寸仅作为参考值。

（2）、尺寸A依据流量确定，以控制流速，减少水力损失，表中尺寸为参考值。如需要，可适当加大；尺寸E依据泵站具体条件确定；尺寸R为最小参考值，如条件许可，可适当加大。

（3）、泵中心距后池壁≤K。

（4）、同池两泵中心距≥L。

4、封闭进水流道的混凝土预制井筒式安装及尺寸

簸箕形进水流道

十五、进口潜水混流泵备注

(1)、进水流道可配肘形、钟形、簸箕形流道，安装尺寸表中的流道尺寸为簸箕形流道（仅供参考）。

(2)、淹没深度除需要满足表中要求外，还必须比流道进口上缘至少高500mm。

(3)、一般来说，泵段安装尺寸由供货方提供，淹没深度由供货方与设计方共同确定。再通过装车试验验证确定；进出水流道的几何尺寸由设计单位按规范进行数模计算，初步确定后再进行装置模型试验，厂家提供的流道几何尺寸供设计单位设计时参考。

(4)、供货方提出的流道几何尺寸仅供用户现设计方参考。
