• 产品名称:进口立式齿轮泵
• 产品型号:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Gear/389.html

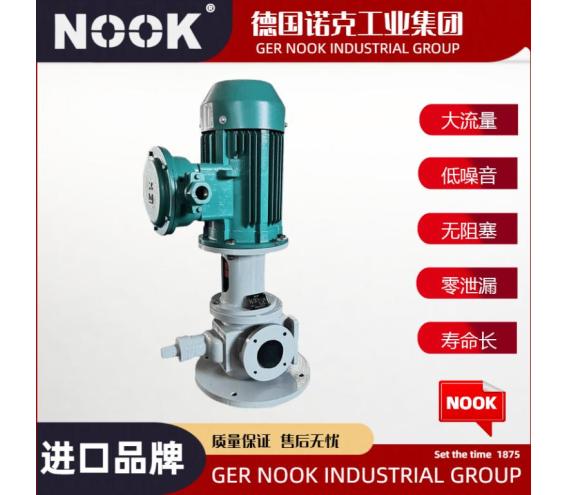

一、进口立式齿轮泵产品概述

德国NOOK诺克@进口立式齿轮泵是通过一对相互啮合的齿轮，其中一个是主动齿轮，另外一个是被动齿轮，由主动齿轮带动啮合旋转。壳体留有较小的间隙，当齿轮旋转时，在轮齿逐渐脱离啮合的吸液腔中，齿间密闭容积增大，形成局部真空，液体在压差作用下吸入吸液室，随着齿轮旋转，液体分两路在齿轮与壳体之间被齿轮推动前进，送到排液腔，在排液腔中两齿轮逐渐啮合，容积减少，齿轮间的液体被挤压至排液口。齿轮每旋转一圈，排出的液体的体积是一定的，通过测算立式齿轮泵的转速，从而得到立式齿轮泵的流量。进口立式齿轮泵主要有齿轮、轴、泵体、泵盖、轴端密封等部件组成，以摆线圆弧作为其齿轮齿形。 用耐磨粉末冶金材料压制而成。它的结构紧凑，运转平稳，效率高、寿命长。密封有机械密封和填料密封两种形式，用户可根据使用要求选择。

二、进口立式齿轮泵选型参数

公称通径：25～100mm

流量范围：60-1000m³/h

扬程范围：1～20m

功率范围：0.55-22kw

转速范围：1500r/min

温度范围：-28℃～120℃

工作压力：1.6Mpa-50Mpa

泵体材质：WCB、304、316、316L

三、进口立式齿轮泵的主要特点

1.可以应用于高温、中高压、高粘度的工况。

2.压力流量脉动小，可以实现流量的近线性输出，易于控制。

3.具有良好的自吸性能，可以应用于入口为真空的工况。

4.结构精密，精密度高，寿命长。

四、进口立式齿轮泵应用场合

进口立式齿轮泵适用于输送不含固体颗粒和纤维，无腐蚀性、温度不高于150℃，粘度为5～1500cst的润滑油或其它性质类似的液体。立式齿轮泵适用于输送介质温度不高于200℃，粘度不大于1500mm2/s，含有非金属杂质的重 油、柴油、煤焦油以及其它类低档劣质燃烧油等。特别适用于石油、化工、粮油、建材 、日用化学、筑路、电力和沥青拌合站部门和行业的燃油喷射场合。也更适用要求工作压力稳定，长期连续工作的场合，例如：强力润滑系统等。

五、进口立式齿轮泵结构图

注:转子部件不可抽出式、团式多级离心叶轮、泵出口在安装基础之上、泵承受推力。

进口立式齿轮泵性能参数
