产品与服务

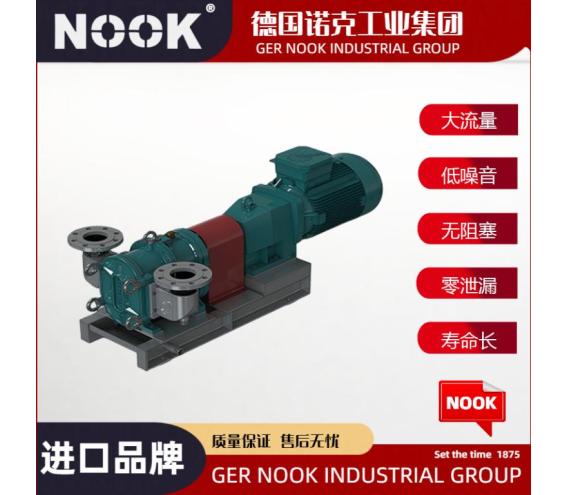

• 产品名称:进口齿轮转子泵
• 产品型号:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Rotor/452.html

一、进口齿轮转子泵产品概述

德国NOOK诺克@进口齿轮转子泵是根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求，研制开发的新型容积式泵，由于该产品可选用不同的材质和其特的结构，因此广泛应用于不同性质，不同粘度的介质输送。多种形式的密封：普通盘根密封、耐高温盘根密封、高性石墨聚四氟乙烯编织浸石墨盘根密封、食品级盘根密封、单端面机械密封、双端面机械密封、三唇式集装式密封及单、双端面集装式机械密封。加大的轴承箱空间设计，为以上各种形式的密封的相互替换及维护提供了快捷的手段。

二、进口齿轮转子泵选型参数

公称通径：2-300(mm)

流量范围：8-2600(m3/h)

扬程范围：7-10(m)

功率范围：1.～18.KW

转速范围：2900r/min

温度范围：-10℃-200℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316、四氟

介质粘度：1.0cSt—300000cS

三、进口齿轮转子泵结构组成

电机、减速齿轮箱、联轴器、泵体组成

其中泵体由轴承、同步齿轮、隔离腔室、泵壳、衬板、轴封、转子、泵盖、泵轴等。

四、进口齿轮转子泵结构图

1、转子：采用氟橡胶(FPM)、三元乙丙橡胶(EPDM)、橡胶(NBR)、黄铜材质

2、泵壳：球墨铸铁、不锈钢

3、泵壳保护衬板：高强度钢、碳化硅

4、轴封装置：

单端面机械密封：SISIC(碳化硅)、冷硬铸铁，辅助密封可配备任意橡胶材质/碳化钨

双端面机械密封或者其他材质的多重密封

五、进口齿轮转子泵优点

（1）输送液体平稳，无脉动，振动小，噪音低。

（2）有很强的自吸性能。

（3）正确选用零件材料，可输送多种有腐蚀性的介质，使用温度可200℃。

（4）内外转子转向相同，磨损小，使用寿命长。

（5）泵的转速与流量呈线性函数关系，可适当改变转还来改变泵的流量。

（6）特别适用高粘度稠度介质的输送。

（7）不带夹套泵：广泛应用于各种流体的输送行业，尤其对于处理黏度变化较大、范围较宽的流体输送。

六、进口齿轮转子泵应用行业

润滑油、聚合物、树、石油、沥青、黏合剂、燃料油、木工胶、油漆、涂料、各种化学制品及洗涤剂、食用流体等。

七、进口齿轮转子泵特点

①两个转动部件，转速高。

②一个密封腔，压力高。

③自吸能力强，出口平稳无脉动

④不管背压如何变化，流量基本恒定

⑤可双向运转，轴承两端支撑。

⑥NPSH，小

⑦简单，可调节端隙

⑧运行噪声低，易于维护

八、进口齿轮转子泵符号含义
