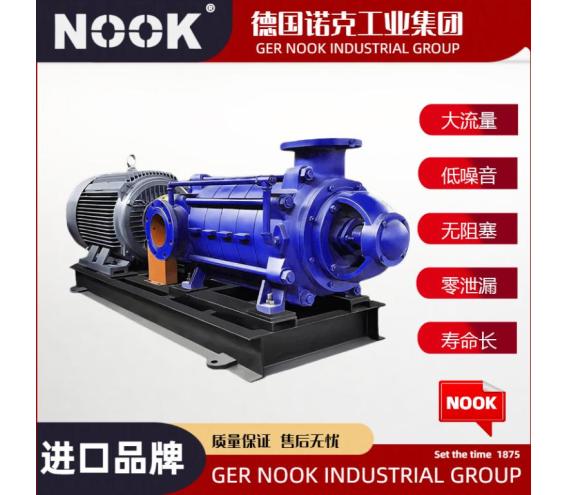

• 产品名称:进口耐磨多级泵
• 产品型号:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Multistage/780.html

一、进口耐磨多级泵产品概述

德国NOOK诺克@进口耐磨多级泵基础上，改进设计的一种新型耐磨多级离心泵。新型结构简单、设计合理、使用方便、耐磨性能好、高效节能，稳定可靠、压力大可有效延长使用寿命和使用效果。抽送固体颗粒含量不大于1.5%（颗粒直径不小于0.5mm）、温度低于80℃的清水或物理化学性质类似于清水的液体。耐磨多级泵系列采用高效节能产品的水力模型，不断更新研发，具有效率高、性能范围广、运转安全和平稳、噪音低、安装维修方便、运行寿命长等优点，产品性能可靠。该系列泵主要用于矿山，其过滤部件及易损坏件均采用了耐磨材质。泵进口允许压力小于0.6Mpa。能够用于工厂、矿山排水、城市污水厂等领域，可以输送的介质含固体颗粒含量不能大于1.5%以及类似的污水，被输送介质温度不能超过80℃，如果超过这个温度就需要用冷却水采取特殊方式进行冷却。也可通过改变矿用耐磨多级泵的材质(或泵过流件的材质)、密封形式和增加冷却系统用于输送温度≤280℃热水、油类、腐蚀性或含磨料的介质等。材质有HT200、QT600、ZG、304、304L、316L、317L、904L、CD4等各种材质可供用户选择。

二、进口耐磨多级泵选型参数

公称通径：40～300mm

流量范围：3.7-1350m³/h

扬程范围：73-1800m

效率范围：效率：32%-84%

功率范围：3-4500kw

转速范围：2900r/min

泵重范围：78-6256kg

防爆标志：ExdeIIBT4 DIP21 TA T6

防护等级：IP54/IP65

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：铸铁、WCB、304、316、316L

三、进口耐磨多级泵应用说明

在清水条件下(固体颗粒含量低于0.1%)，本型泵运行6000h无大修，效率下降不超过6%。

在固体颗粒含量0.1%～1%污水条件下，本型泵运行5000h无大修，效率下降不超过6%。

在固体颗粒含量1%～1.5%污水条件下，本型泵运行3000h无大修，效率下降不超过6%。

矿用耐磨多级离心泵为两端支承，壳体部分为节段式，泵主要由吸入段、中段、吐出段、平衡装置、密封装置冷却装置等部分组成。当电机带动水泵高速旋转时，叶轮将流体介质高速甩向叶片的四周，并通过导叶将高速流体介质传递给下一级叶轮，经过逐级加速即可获得较高的扬程，总而满足排水的要求。泵的传动方式是通过柱销弹性联轴器与电机联结，泵的旋转方向，从驱动端看，泵为顺时针方向旋转。泵的整个转子由两端的圆柱滚子轴承《GB/T283-94》支承；轴承采用3号通用锂基润滑脂润滑。泵的转子应有轴向窜动量。MD型矿用耐磨多级泵结构见下图。
矿用自平衡耐磨多级泵为两端支承，壳体部分为节段式，泵的传动方式是通过柱销弹性联轴器与电机联结。泵的旋转方向，从驱动端看，泵为顺时针方向旋转。泵型的整个转子由驱动端的圆柱滚子轴承《GB/T283-94》、末端采用《GB/T292-94》角接触球轴承支撑，轴承采用CD30或CD40机械油加入轴承体内至油镜中心润滑。由于轴承采用了《GB/T292-94》角接触球轴承，所以组装完成的泵转子无轴向窜动量。MDP型自平衡矿用耐磨多级泵结构见下图。泵轴在电动机的带动下旋转，对液体作功，使其能量增加，液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直源源不断的送出。

定子部分

主要由吸入段（进水段）、中段、吐出段（出水段）、导叶、次级进水段、填料函体（尾盖）和轴承体等分别用拉紧螺栓联接成一体，从联轴器端看，泵吸入口为水平右方向，吐出口为垂直向上。

转子部分

主要由轴、叶轮、节流轴套、轴承及轴套等组成。

泵的密封

泵吸入段（进水段）、中段、吐出段（出水段）、次级进水段之间的静止结合面用二硫化钼来密封。

泵各级间采用节流密封。

泵的两侧轴封采用软填料密封。

采用挡水圈挡水，防止水进入轴承。

四、进口耐磨多级泵结构图
