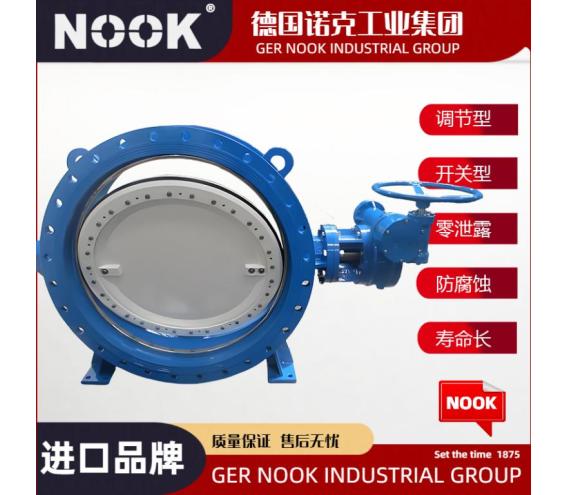

进口双偏心法兰蝶阀

价格：

询价

行业分类：机械及行业设备/阀门/流量控制阀

产品类别：

品　　牌：

规格型号：

库　　存：

生产商：

产　　地：中国福建省厦门市

立即询价

联系方式

产品名称:进口双偏心法兰蝶阀
产品型号:D342X
公称通径:DN50～DN2000
阀座密封:丁青橡胶、聚四氟乙烯
公称压力:1.0Mpa～1.6Mpa
连接方式:法兰、对夹
适用温度:-10ºC～+120ºC
驱动方式:手动、蜗轮、气动、电动
阀体材质:铸铁、球墨铸铁、铸钢
制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油、气体、粉体、液体
生产产地:中国
产品品牌:德国NOOK诺克
广泛应用:石油，化工，电力，环保，水利，供热，给排水，工业，机械
Share : http://www.cnnook.com/butterfly/3314.html

产品说明

D342X双偏心法兰蝶阀@德国NOOK诺克主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用，尤其适用于自来水管路上，作为调节和截流设备使用。在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
产品特点
1、结构简单紧凑，重量轻，90°旋转，开关迅速。
2、设计合理，装拆容易，便于维修。
3、采用偏心结构，减少密封圈的磨擦，延长阀门使用寿命。
4、完全密封，泄漏为零。
5、更换阀板密封圈、O型圈、蝶板、转轴等材质，可适用多种介质和不同温度。

主要零部件材料

名称	国标	美标ASTM	英标BS
阀体	HT200、铸钢、WCB	A126 Class	B1452-20
阀板	QT500	A536 65-45-12	BS2789-65
转轴	2Cr13	420	Bs970
转套	ZCuZn38Mn3Pb2	B36	Bs1400
阀板密封圈	橡胶	D2000 Aa6014	Bs2494 Buua-N
阀体钢环	0Cr18Ni9	S32100	BS321S12

性能规范

公称通径 DN		100～1200	100～1200	mm
公称压力 PN		1.0	1.6	MPa
试验压力	密封	1.5	2.4	MPa
	壳体	1.1	1.76	MPa
适用温度(℃)		-10℃～120℃
适用介质		淡水、污水、空气等

产品结构图

主要外形尺寸

Size		Outline dimensions				Flange dimensions EN1092-2
DN		L		H1	H2	PN6				PN10				PN16
Inch	mm	Series13	Series14	H1	H2	D	K	b	n-Φd	D	K	b	n-Φd	D	K	b	n-Φd
2	50	108	150	83	306	140	110	16	4-14	165	125	19	4-19	165	125	19	4-19
2-1/2	65	112	170	93	321	160	130	16	4-14	185	145	19	4-19	185	145	19	4-19
3	80	114	180	100	346	190	150	18	4-19	200	160	19	8-19	200	160	19	4-19
4	100	127	190	110	387	210	170	18	4-19	220	180	19	8-19	220	180	19	8-19
5	125	140	200	125	411	240	200	20	8-19	250	210	19	8-19	250	210	19	8-19
6	150	140	210	143	447	265	225	20	8-19	285	240	19	8-23	285	240	19	8-23
8	200	152	230	170	607	320	280	22	8-19	340	295	20	8-23	340	295	20	12-23
10	250	165	250	193	688	375	335	24	12-19	395	350	22	12-23	405	355	22	12-28
12	300	178	270	223	742	440	395	24	12-23	445	400	24.5	12-23	460	410	24.5	12-28
14	350	190	290	253	797	490	445	26	12-23	505	460	24.5	16-23	520	470	26.5	16-28
16	400	216	310	283	930	540	495	28	16-23	565	515	24.5	16-28	580	525	28	16-31
18	450	222	330	308	975	595	550	28	16-23	615	565	25.5	20-28	640	585	30	20-31
20	500	229	350	335	1065	645	600	30	20-23	670	620	26.5	20-28	715	650	31.5	20-34
24	600	267	390	390	1225	755	705	30	20-26	780	725	30	20-31	840	770	36	20-37
28	700	292	430	448	1343	860	810	32	24-26	895	840	32.5	24-31	910	840	39.5	24-37
32	800	318	470	508	1463	975	920	34	24-31	1015	950	35	24-34	1025	950	43	24-40
36	900	330	510	558	1616	1075	1020	36	24-31	1115	1050	37.5	28-34	1125	1050	46.5	28-40
40	1000	410	550	615	1711	1175	1120	36	28-31	1230	1160	40	28-37	1255	1170	50	28-43
48	1200	470	630	728	1971	1405	1340	40	32-34	1455	1380	45	32-40	1485	1390	57	32-49
56	1400	530	710	838	2218	1630	1560	44	36-37	1675	1590	46	36-43	1685	1590	60	36-49
64	1600	600	790	958	2578	1830	1760	48	40-37	1915	1820	49	40-49	1930	1820	65	40-56
72	1800	670	870	1058	2689	2045	1970	50	44-40	2115	2020	52	44-49	2130	2020	70	44-56
80	2000	760	950	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
88	2200	800	1000	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
96	2400	850	1100	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
104	2600	900	1200	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
112	2800	950	1300	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
120	3000	1000	1400	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
