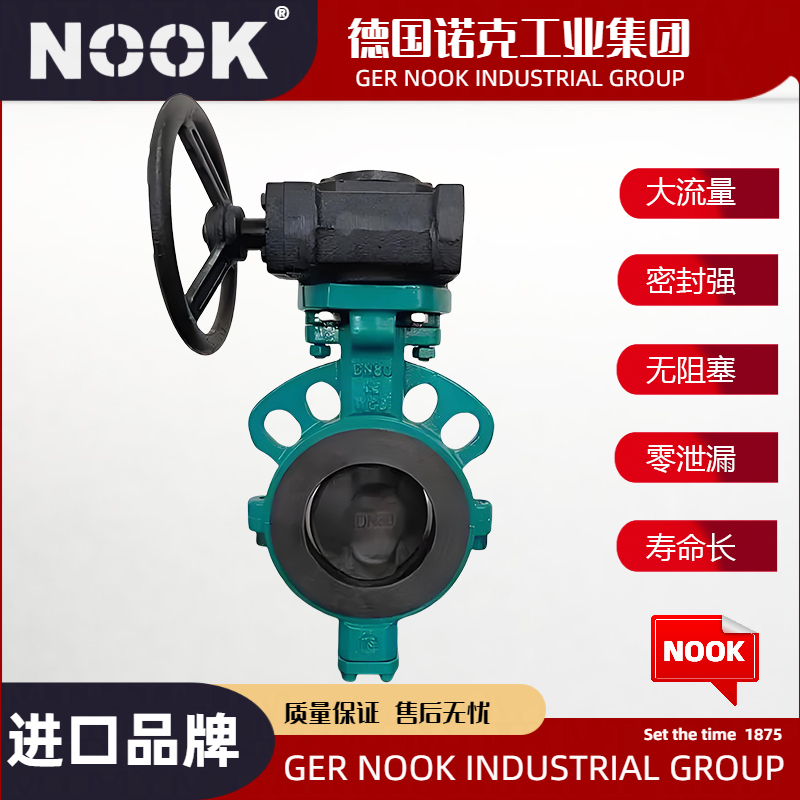

  • 产品名称:进口对夹式衬胶蝶阀
  • 产品型号:D371J
  • 产品品牌:德国NOOK诺克
  • 制造产地:中国
  • 公称通径:DN50~DN1000
  • 阀座密封:三元乙丙
  • 公称压力:1.0Mpa~1.6Mpa
  • 连接方式:法兰、对夹
  • 适用温度:-20ºC~+150ºC
  • 驱动方式:手动、蜗轮、气动、电动
  • 阀体材质:铸铁、球墨铸铁、铸钢、不锈钢
  • 制造标准:国标GB、德国DIN、美国API、ANSI
  • 适用介质:水、油、气体、粉体、液体
  • 生产产地:中国
  • 产品品牌:德国NOOK诺克
  • 广泛应用:石油,化工,电力,环保,水利,供热,给排水,工业,机械
  • Share : http://www.cnnook.com/butterfly/3506.html

产品说明

D371J对夹式衬胶蝶阀@德国NOOK诺克适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品特点

1、密封件可以更换,密封性能可靠达到双向密封零泄漏。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、设计新颖、合理、结构独特,重量轻,启闭迅速。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

主要技术参数

公称通径DN(mm)50~2000
公称压力PN(MPa)0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
气密封试验0.60.60.6
适用介质空气、水、污水、蒸气、煤气、油品等。
驱动形式手动、蜗杆蜗轮传动、气动、电动。

主要零件材料

零件名称材料
阀体球墨铸铁、铸钢、合金钢、不锈钢
蝶板不锈钢2507、1.4529、球铁衬胶及特殊材料
密封圈各种橡胶、聚四氟
阀杆2Cr13、不锈钢
填料O型圈、柔性石墨O

密封材料选用和适用温度

材料品种氯丁橡胶丁晴橡胶乙丙橡胶聚四氟乙烯硅橡胶氟橡胶天然橡胶
英语简称CRNBREPPTFESIVITONNR
型号代号X或JXA或JAXB或JBF或XC、JCXD或JDXE或JEX1
耐最高温度82℃93℃150℃232℃250℃204℃85℃
耐最低温度-40℃-40℃-40℃-268℃-70℃-23℃-20℃
适用工作温度0~+80℃-20~+82℃-40~+125℃-30~+150℃-70~+150℃-23~+150℃-20~+85℃

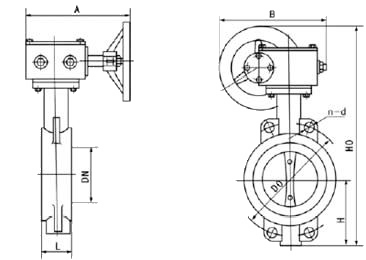

外形结构图

主要外形连接尺寸

DN主 要 外 形 尺 寸主 要 连 接 尺 寸
0.6 MPa1.0 MPa1.6 MPa
LHHOABDOn-dDOn-dDOn-d
5043633061802001104-141254-181254-18
6546703211802001304-141454-181454-18
8046833461802001504-181608-181608-18
100521053871802001704-181808-181808-18
125561154111802002008-182108-182108-18
150561374472702802258-182408-222408-22
200601645722702802808-182958-2229512-22
2506820664627028033512-1835012-2235512-26
3007823073838042039512-2240012-2241012-26
3507824876138042044512-2246016-2247016-26
40010228987745047049516-2251516-2652516-30
45011432093848049055016-2256520-2658520-30
50012734399348049060020-2262020-2665020-33
600154413113148049070520-2672520-3077020-36
700165478147664066081024-2684024-3084024-36
800190525153364066092024-3095024-3395024-39
9002035851655750860102024-30105028-33105028-39
10002166401765850900112028-30116028-36117028-42
12002547551995850900134032-33138032-39139032-48
