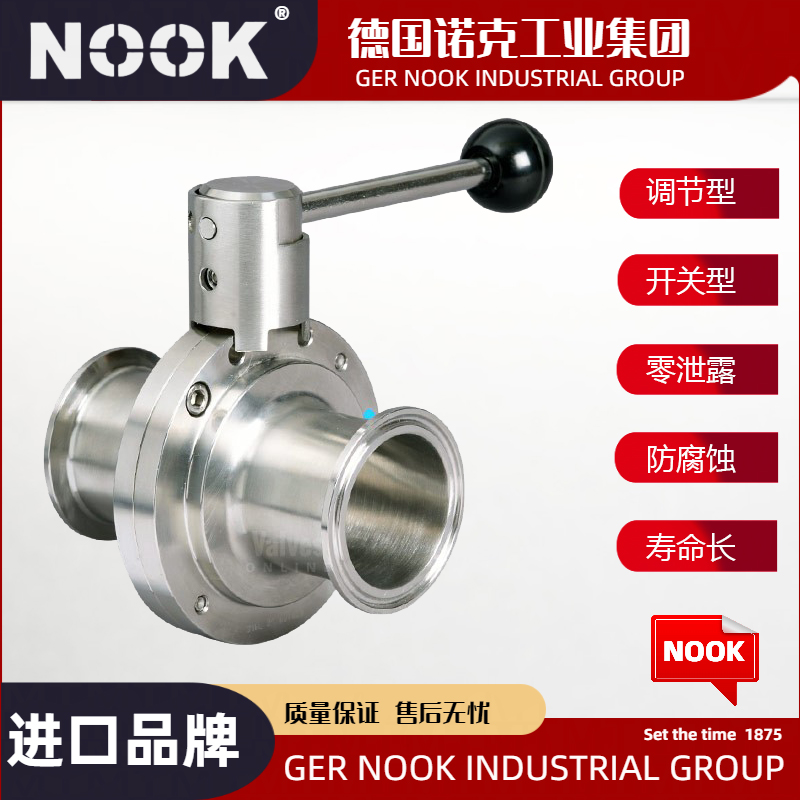

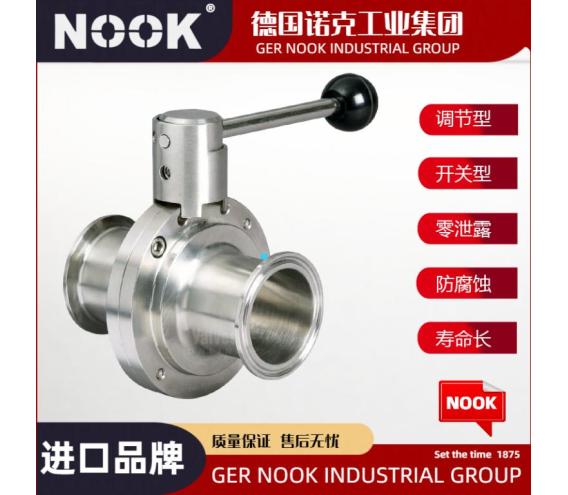

  • 产品名称:进口卫生级卡箍式蝶阀
  • 产品型号:D81X
  • 产品品牌:德国NOOK诺克
  • 制造产地:中国
  • 公称通径:DN25~DN200
  • 阀座密封:丁青橡胶、聚四氟乙烯
  • 公称压力:1.0Mpa~1.6Mpa
  • 连接方式:卡箍、外螺纹、焊接
  • 适用温度:-20ºC~+80ºC-150ºC
  • 驱动方式:手动、气动、电动
  • 阀体材质:不锈钢、304、316、316L
  • 制造标准:国标GB、德国DIN、美国API、ANSI
  • 适用介质:水、油、气、液体
  • 生产产地:中国
  • 产品品牌:德国NOOK诺克
  • 广泛应用:石油,化工,电力,环保,水利,供热,给排水,工业,机械
  • Share : http://www.cnnook.com/butterfly/3515.html

产品说明

D81X卫生级卡箍式蝶阀@德国NOOK诺克专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级卡箍式蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。

产品优点

1 、蝶阀橡胶密封圈与阀板均采用进口件,保证了蝶阀的使用性能和使用寿命;
2 、采用高精度数控车床精车阀体,保证了蝶阀可靠的互换性,免去了因更换橡胶而不能保证其使用性能的麻烦;
3 、阀杆镶装尼龙轴套,减小了磨擦力因而开启灵活轻松;
4 、钢件均采用不锈钢制作,橡胶采用食品橡胶,卫生质量高;
5 、阀体通径与管道内径等径,开启时窄而呈流线型的阀板与流体方向一致,流量大而阻力小,无物料积聚;
6 、手柄采用扳动式和拉动式,可承受较大操作力矩,不易扳断;
7 、开闭范围为0~90°,可固定于每隔15°的位置上,具有可调性,且开闭迅速,操作方便;
8 、阀体均采用可拆连接,结构简单,维修方便;
9 、造型轻巧美观,表面光亮而不粘尘,无毛刺扎手;
10 、经过严密的强度和密封试验,保证质量。

外形结构图

卫生蝶阀尺寸表/3A

SizeOBKxkAH
1"78.025.48.0×8.0100.039.0
3/4"78.025.48.0×8.0100.039.0
1"78.050.58.0×8.0100.039.0
1 1/2"86.050.58.0×8.0100.039.0
2"102.064.08.0×8.0100.045.0
2 1/2"115.077.510.0×10.0104.051.0
3"128.091.010.0×10.0112.060.0
4"154.0119.011.0×11.0120.067.0
5"185.0145.011.0×11.0128.077.0
6"215.0167.011.0×11.0160.092.5
8"285.0217.014.0×14.0180.0107.5

外形结构图

卫生蝶阀尺寸表/DIN

SizeOBKxkAH
DN1578.034.08.0×8.068.039.0
DN2078.034.08.0×8.068.039.0
DN2578.050.58.0×8.068.039.0
DN3286.050.58.0×8.068.043.0
DN4090.050.58.0×8.070.045.0
DN50102.064.010.0×10.076.051.0
DN65120.091.010.0×10.080.060.0
DN80139.0106.011.0×11.084.069.5
DN100154.0119.011.0×11.0104.077.5
DN125165.0145.011.0×11.0136.092.5
DN150215.0167.011.0×11.0148.0107.5

外形结构图

卫生蝶阀尺寸表ISO/IDF

SizeODKxkAH
φ1978.025.48.0×8.066.039.0
φ2578.050.58.0×8.066.039.0
φ3278.050.58.0×8.066.039.0
φ3886.050.58.0×8.070.043.0
φ4590.064.08.0×8.074.045.0
φ51102.064.010.0×10.076.051.0
φ57106.077.510.0×10.076.053.0
φ63115.077.510.0×10.080.057.5
φ76128.091.010.0×10.084.064.0
φ89139.0108.011.0×11.090.069.5
φ102154.0119.011.0×11.0104.077.0
φ108159.0119.011.0×11.0107.079.5
φ138185.0145.011.0×11.0138.092.5
φ159215.0183.011.0×11.0148.0107.5
φ219285.0233.514.0×14.0165.0142.5

外形结构图

卫生蝶阀尺寸表/SMS

SizeOBKxkAH
2578.050.58.0×8.066.039.0
3278.050.58.0×8.066.039.0
3888.050.58.0×8.070.043.0
51102.064.010.0×10.076.052.0
63115.077.510.0×10.080.057.5
78128.091.010.0×10.084.064.0
89139.0108.011.0×11.090.069.5
102154.0119.011.0×11.0104.077.0
