  • 产品名称:进口中线对夹手柄蝶阀
  • 产品型号:D71X
  • 产品品牌:德国NOOK诺克
  • 制造产地:中国
  • 公称通径:DN50~DN1000
  • 阀座密封:丁青橡胶、聚四氟乙烯
  • 公称压力:1.0Mpa~1.6Mpa
  • 连接方式:法兰、对夹
  • 适用温度:-20ºC~+150ºC
  • 驱动方式:手动、蜗轮、气动、电动
  • 阀体材质:铸铁、球墨铸铁、铸钢、不锈钢
  • 制造标准:国标GB、德国DIN、美国API、ANSI
  • 适用介质:水、油、气体、粉体、液体
  • 生产产地:中国
  • 产品品牌:德国NOOK诺克
  • 广泛应用:石油,化工,电力,环保,水利,供热,给排水,工业,机械
  • Share : http://www.cnnook.com/butterfly/3573.html

产品说明

D71X中线对夹手柄蝶阀@德国NOOK诺克该产品由橡胶密封蝶阀或四氟密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

制造规范

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

技术参数

公称通径DN(mm)50~800
公称压力PN(MPa)0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
气密封试验0.60.60.6
适用介质空气、水、污水、蒸气、煤气、油品等。
驱动形式手动、蜗杆蜗轮传动、气传动、电传动。
零件名称材料
阀体球墨铸铁、铸钢、合金钢、不锈钢
蝶板铸钢、不锈钢及特殊材料
密封圈各种橡胶、聚四氟
阀杆2Cr13、不锈钢
填料O型圈、柔性石墨O

密封材料选用和适用温度

材料品种氯丁橡胶丁晴橡胶乙丙橡胶聚四氟乙烯硅橡胶氟橡胶天然橡胶尼龙
英语简称CRNBREPPTFESIVITONNRPA
型号代号X或JXA或JAXB或JBF或XC、JCXD或JDXE或JEX1N
耐最高温度82℃93℃150℃232℃250℃204℃85℃93℃
耐最低温度-40℃-40℃-40℃-268℃-70℃-23℃-20℃-73℃
适用工作温度0~+80℃-20~+82℃-40~+125℃-30~+150℃-70~+150℃-23~+150℃-20~+85℃-30~+93℃

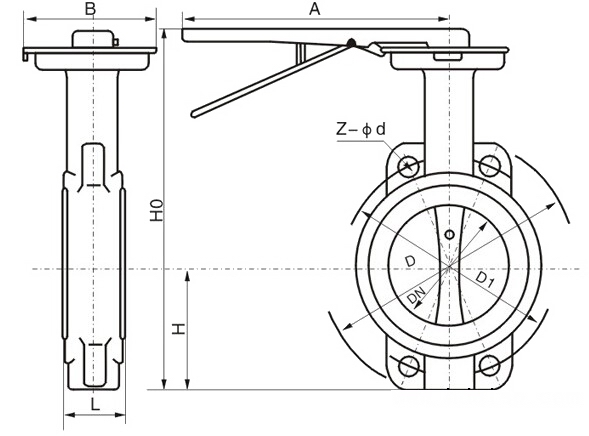

外形结构图

主要外形尺寸

公称通径
(DN)
LD1Dz-φdHH0AB
50431251654-186331518065
65461451854-187033018065
80461602008-188339024572
100521802208-1810543124572
125562102508-1811545524572
150562402858-2213762635593
200602953408-2216472035093
2506835039512-22206800550350
3007840044512-22230860600350
3507846050516-22248883600350
40010251556516-26289972600350
45011456561520-263201043750380
50012762067020-263431098750380
60015472578020-304131236750380
70016584089524-304781431750380
800190950101524-335251488750380
