DPO4104示波器的基本信息和使用方法‌

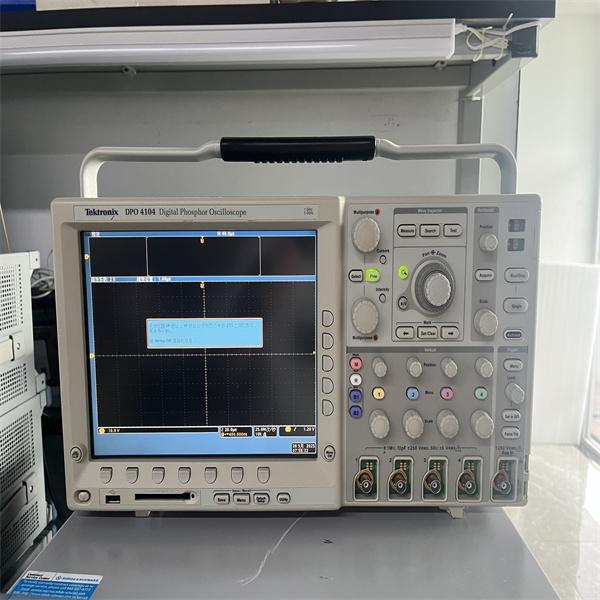

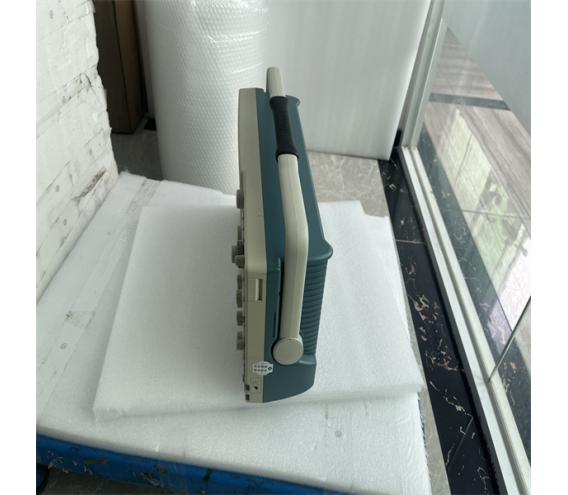

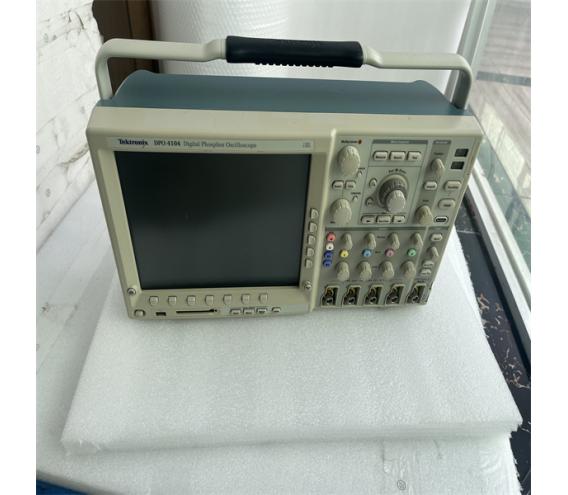

DPO4104示波器是泰克公司（Tektronix）生产的一款高性能示波器，具有以下主要技术参数：

‌带宽‌：1 GHz
‌通道数‌：4
‌采样率‌：5 GS/s
‌记录长度‌：20M
‌垂直分辨率‌：8位（高分辨率模式下为11位）
‌输入耦合‌：交流、直流
‌输入阻抗‌：1 MΩ ±1%、50 Ω±1%
‌垂直系统‌：最大输入电压1 MΩ为300 VRMS，50 Ω为5 VRMS‌

使用方法
‌连接探头‌：将P6139A探头连接到示波器的相应通道上，并确保探头已正确补偿。补偿探头的方法是按照功能检查的步骤进行，检查显示的波形形状，必要时调整探头‌

‌设置示波器‌：按下“Autoset”按钮可以自动设置示波器，使其显示一个标准的1 kHz方波信号。如果信号出现但形状不正常，执行补偿程序；如果没有信号出现，重新运行程序或联系合格服务机构维修‌

‌触发设置‌：示波器支持自动、正常和单次触发模式。通过调整触发方式和触发电平，可以精确捕获感兴趣的信号。单次触发模式下，可以通过调整触发条件来捕获特定的波形‌

‌波形调整‌：使用示波器的前面板旋钮调整水平标度（时间scale/格位置）、触发提前/延时时间等，以便更好地观察和分析波形。使用“Pan&zoom”功能可以放大和移动波形，方便细节观察‌

‌数据保存和传输‌：示波器支持通过USB即插即用操作和PC连接，可以直接将数据保存到USB闪存或通过以太网连接到PC进行数据传输和分析‌

高级功能
DPO4104示波器还具备以下高级功能：

‌Wave Inspector控件‌：提供快速波形导航和自动搜索波形数据，简化复杂设计的调试。
‌FFT分析‌：进行傅里叶变换分析，帮助识别信号的频率成分。
‌TekVPI探头接口‌：支持有源、差分和电流探头，适用于各种测量需求。
‌混合信号分析‌：可以同时分析多达20个模拟和数字信号，适用于复杂的嵌入式系统设计调试‌
