25 ps 单次时间分辨率

1.3 GHz 频率范围

11 位频率分辨率 (1 s)

统计分析和艾伦方差

图形输出到 XY 示波器

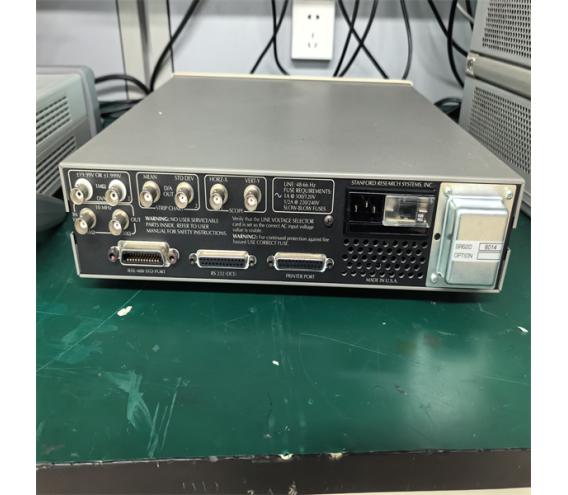

GPIB 和 RS-232 接口

烘烤时基（可选）

SR620 规格

时基

标准 选项 01
频率 10.000 兆赫 10.000 兆赫
类型 TCCXO 烘烤的 VCXO
老化 1 × 10 -6 /年 5×10 -10 /天
艾伦方差 (1 s) 3×10 -10 <5 × 10 -12
稳定性 0 至 50 °C 1 pp* <2 × 10 -9
可设置性 0.01 pp* 0.001 pp*
外部时基 用户可以提供 5 或 10 MHz 时基。标称 1 伏。
时间间隔、宽度、上升/下降时间


范围 -1000 到 +1000 ，+/-TIME 模式；-1 ns 到 +1000 s 在所有其他模式下
触发率 0 至 100 兆赫
显示 L*D 4 ps 单样本，1 ps 平均
解析度
标准。时基 ((((25 ps typ. [50 ps max.]) 2 + (0.2 ppb × 间隔) 2 ) / N) 1/2 rms
选项 01 (((25 ps typ. [50 ps max.]) 2 + (0.05 ppb × Interval) 2 ) / N) 1/2 rms, (N = 样本大小)
错误 <±(500 ps typ. [1 ns max.] + Timebase Error × Interval + Trigger Error)
相对误差 <±(50 ps typ. [100 ps max.] + 时基误差 × 间隔)
布防模式 +TIME（停止由 Start 布防）
+TIME EXT（Ext 布防启动）
+TIME EXT HOFF（ EXT 边缘布防开始，后 EXT 边缘布防停止）
±TIME（由 Start/S 对布防）
±TIME CMPL（由布防停止/启动对）
±TIME EXT（由 EXT 输入边沿布防）
EXT 布防可以在内部延迟或相对于 EXT 输入以可变步长进行扫描。步长可以从 1 µs 到 10 ms以1-2-5的顺序设置。延迟为 50,000 步。
展示 16 位定点，1 ps L* D
采样率 N ×（800 µs + 测量时间间隔）+ 计算时间（N=样本大小）
计算时间仅在 N 次测量完成后发生，从零（N=1，无图形，二进制）到 5 ms（N=1）变化，无图形）到 10 毫（显示平均值或标准偏差）到 60 毫（直方图）。
频率


范围 0.001 Hz 至 300 MHz 通过比较器输入。40 MHz 至 1.3 GHz，通过内部 UHF 预分频器。比率 A/B 范围：10 -9到 10 3
错误 <±((100 ps typ. [350 ps max.])/Gate + Timebase Error ) × 频率
盖茨 外部，1 个周期，1 µs 到 500 s，按1-2-5顺序排列。门可以从外部毫不延迟地触发。门可能相对于 EXT 触发器延迟。触发延迟设置为 1 到 50,000 门宽度。
展示 16 位定点，L*D = Freq × 4 ps/Gate。1 µHz 分辨率（1 nHz，×1000，频率<1 MHz）
时期
