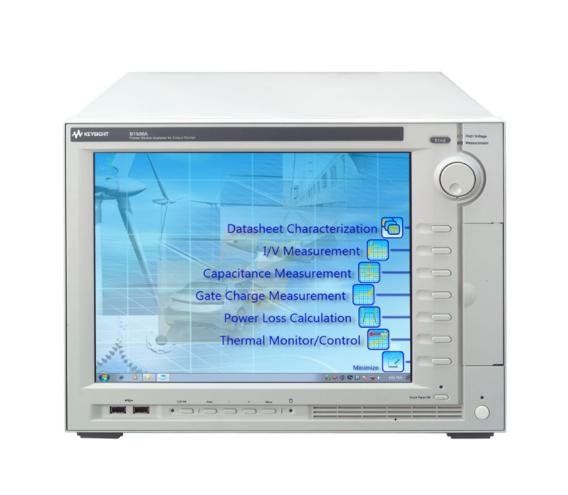

是德B1506A功率器件分析仪可以提供完整的电路设计解决方案，帮助功率电路设计人员选择最适合的功率器件，充分发挥功率电子产品的作用。B1506A能够在宽泛的工作条件下测试所有相关器件参数，包括击穿电压、导通电阻以及三端子 FET 电容、栅极电荷和功耗等 IV 参数。


KEYSIGHT B1506A具有全面的功能，包括宽泛的电压和电流 (3 kV 和 1500 A) 与温度量程 (-50°C至+250°C)、快速脉冲生成功能以及低于毫微安的电流测量功能，能够帮助设计人员确定实际电路工作状态下的不合格器件; 独特的软件界面能够呈现熟悉的器件技术资料制式，用户无需正式培训即可轻松表征器件; 测试夹具中集成的切换电路支持全自动测试，能够自动完成高压和大电流测试以及 IV 和 CV 测量切换。此外，B1506A 配有独特的插入式器件测试夹具插座适配器，可以避免电缆连接和其他人为错误。借助集成高低温冲击试验箱 (Thermostream)控制或加导热板，B1506A 还可以实现全自动热表征。被测器件 (DUT) 十分接近 B1506A 的测量资源，因此电缆无需延长至温度箱，可以避免电缆延长导致严重寄生。鉴于此，B1506A 能够在高温和低温条件下精确测量高达 1500 A 的无振荡超大电流。

B1506A特性
— 测量所有 IV 参数 (Ron、BV、泄漏、Vth、Vsat 等)
— 测量高电压偏置条件下的晶体管输入、输出和反向转移电容 (Ciss、Coss、Crss、Cies、Coes、Cres、Rg)
— 栅极电荷 (Qg) 曲线测量
— 功率损耗 (传导、驱动和切换) 测试
— 易于使用且支持全自动测量
— 技术资料表征模式支持用户快速且轻松地评测技术资料参数
— 广泛的工作 I/V (1500 A，3 kV) 和热测试范围 (-50°C至 +250°C)
— 示波器视图提供脉冲测量波形视觉验证


技术指标条件
测量和输出精度技术指标数据在下列条件时测得。注: SMU 测量和输出精度以测试夹具
输出端数据为准，电容测量以 MFCMU 输出端数据为准。
1. 温度: 23°C±5°C
2. 湿度: 20% 至 70%，无冷凝
3. 需要 40 分钟预热并完成自校准。
4. 执行自校准后，环境温度变化小于±1°C。(注: 不适用于 MFCMU)
5. 执行自校准后 1 小时内测量有效。(注: 不适用于 MFCMU)
6. 校准周期: 1 年
7. SMU 集分时间设置: 10 PLC (1 nA 至 1 A 范围，电压范围)，200 μs (20 A 范围); 高速
ADC 平均值: 128 样本/PLC
8. SMU 滤波器: MPSMU 启动

工作条件
B1506A 需在下列条件下使用:
温度: +5°C至+40°C
湿度: 20% 至 70%，无冷凝
与高低温冲击试验箱结合使用且空气温度超过+20°C时
温度: +20°C至+30°C
湿度: 20% 至70%，无冷凝
与高低温冲击试验箱结合使用且空气温度不超过+20°C时
温度: +20°C至+30°C
湿度: 20% 至 50%，无冷凝
与导热板搭配使用时
温度: +5°C至+30°C
湿度: 20%至 70%，无冷凝



B1506A IV 套件

B1506A-H20 20 A / 3 kV IV 测量

B1506A-H50 500 A / 3 kV IV 测量

B1506A-H70 1500 A / 3 kV IV 测量


B1506A 完整套件

B1506A-H21 20 A / 3 kV IV、C-V 和栅极电荷测量

B1506A-H51 500 A / 3 kV IV、C-V 和栅极电荷测量

B1506A-H71 1500 A / 3 kV IV、C-V 和栅极电荷测量
