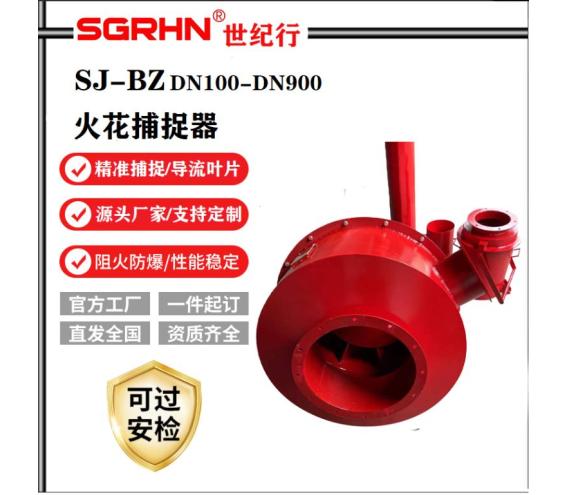

火花捕集器,听到这个名字我们就会想这是什么机器。所谓的火花捕集器就是工业管道上常见的一种(TEL:0512-63339411 / 18261 811833联系人:甘工)

安全设备,主要是为了保护除尘器,防止后级的布袋除尘器或滤筒除尘器发生烧袋、烧筒的事故。

它的工业应用十分的广。接下来世纪行甘工就带您了解一下火花捕捉器!!!

除尘防火分离器(火星捕集箱)简介:

1、火花捕捉器,顾名思义是捕捉火花,并使其熄灭的装置。

2、激光切割、机器人连续焊接,金属切割、打磨时产生大量飞溅的火星火花。

3、当连续的大量飞溅火花产生时,随着除尘器的抽风管道,直接进入除尘器。

4、除尘器安装了滤料,表面遇到连续大量的火花火星,往往会引起着火事故。

5、即使用了阻燃滤料,但是大量的火花也会把滤料表面,引起过滤失效漏粉。

6、滤料是除尘器的,一旦失效漏粉,就报废,需要更变新滤料,造成严重经济损失。

7、管道型火花捕捉器,源自欧美技术,是弥补老风管布局引风过程中无法扑灭火星的安全缺陷而定向开发。


结构说明:

1、包括一个中空的壳体,壳体的两端分别设置有出风口和进风口,壳体的截面积大于进风口的截面积,

壳体内设置有多层捕捉网,捕捉网的孔径由前往后依次加大。

2、防飞溅挡板壳体内插设有多片的隔板,隔板上设有通孔,各隔板的通孔是交错设置,在隔板上设有数片导流片,

导引废气并将粉体捕集在隔板上,隔板叶片有一定的耐磨措施和恰当的旋转角度;

3、火花捕集器机理1.筛滤作用2.惯性碰撞3.扩散作用4.作用上述各种捕集机理对于同一特性的火星来说并非都同时有效,

起主要作用的往往只是一种机理或二、三种机理的联合作用。其主要作用要根据火星尘粒性质,结构、特性和运行条件等实际情况确定。

4、利用旋转式导流叶片引导烟气作旋转流动,将火星粉尘与导流叶片或管道筒壁碰撞后熄灭。

壳体内设有内部气流挡板,内部气流挡板上设有C型钢。

除尘防火分离器(火星捕集箱)工作原理:

当火花通过特殊构造而成的气流导流板入口时,由于空气动力学的原理,会产生气旋,

在特殊的结构通道里完成碰撞、熄灭、沉降、导出的过程。

适用范围:

A类:二保焊、氩弧焊焊接施工时产生的焊烟、激心切割工作时产生的火星火花。以烟气为主,粉尘少量

B类:高温、生物质锅炉、熔炼炉、火星多,易复燃的工况。此类火捕器在常温火花捕捉器的基础上,

额外升级部器必要的机构,例如安装了星型卸料网,连续刮出火花火星到收集桶,

同时有效防止易燃物质碰撞熄灭后,在高温状态下,死灰复燃产生火灾。

A与B类的工况不同,配置不同,因此选用时,要了解详细的用户实际生产工况。

火花捕捉器的主要作用是对于一些高温并且含火星的烟气进行处理,烟气中的火花,以免烧毁袋式除尘器的滤袋。

火花捕集器有多种结构形式分别为旋流式,百叶窗式,重力沉降式等。


1、旋流式捕集方式,利用旋流式导流叶片引导烟气作旋转流动,将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。

2、重力沉降式,用一根管道将烟气通至筒形沉降室的底部,然后烟气经过壁碰,将火花沉降下来,其余废至除尘器工序。

3、百叶窗式,一种简单的阻隔方式。

选择重力沉降的话需保断面流速控制在3m/s以下,装置筒体直径约11~12m,现场无此安装空间。

而旋流式是与管道等径同轴的筒状装置,主要利用筒内放射状排布的倾斜导流叶片,使颗粒具有较高径向运动趋势,

并受轴向气流推挤沿筒壁贴附滑动至出口端集尘环,气体从出口中心流出,颗粒则落入集尘环底部灰斗。

该装置长度较适中,应用面广泛。

火星捕集器一般安装在除尘器进口前,包括壳体,壳体两侧分别设有进风口和出风口。壳体下部与集灰桶连接,

集灰器下部设有出灰机构。壳体安装在支架上。火星捕集器主要有风管、转轴、小轴、膜片和旋转导叶组成,

通过轴承座支撑在出风口上。当风速一定时,装在小轴上的活动导叶随着转速的变化自动改变其偏转角。

在烟道出口形成挡板,可以控制和调节排烟速度,可以碰撞和扑灭火星,起到防火作用。是一种经济、

理想的烟道防火装置。它具有火花、结构简单、无需增加系统电阻、使用寿命长等优点。



详情:

规格参数

  • 行业分类:

    安全、防护/消防设备/防火设备

  • 产品类别:

    粉尘防爆类/火花捕集器

  • 品  牌:

    世纪行

  • 规格型号:

    SJ-BZQ

  • 库  存:

    999

  • 生 产 商:

    世纪行

  • 产  地:

    中国江西省萍乡市
