价格：
行业分类：机械及行业设备
产品类别：
品 牌：
规格型号：
库 存：
生 产 商：
产 地：中国福建省厦门市

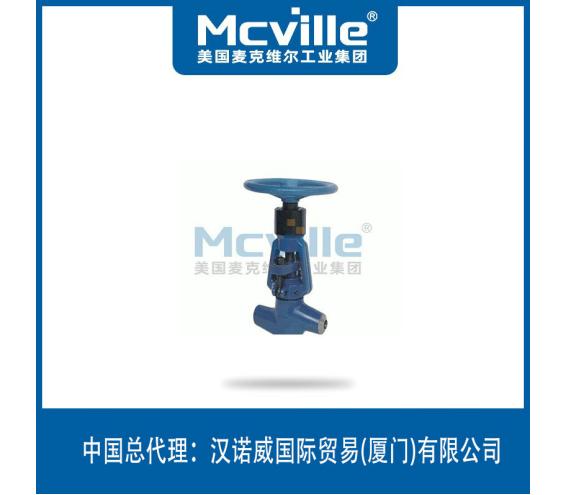

美标高压焊接截止阀产品设计制造按E101和JB/T3595—93标准的规定，结构合理，性能优良，造型美观。阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。 阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。 阀杆经调质和表面氮化处理，有良好的耐腐蚀性和抗擦伤性。阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
美标高压焊接截止阀外形结构图：
美标高压焊接截止阀连接尺寸：
| 型 号 | 规格 in | 主要外形尺寸及连接尺寸 (mm) | 重量(Kg) | |||
| D | L | H | D0 | |||
| J61Y-1500Lb | 2 1/2 | 56 | 340 | 800 | 510 | |
| 3 | 64 | 390 | 820 | 510 | 160 | |
| 4 | 84 | 480 | 910 | 560 | 240 | |
| 5 | 100 | 580 | 985 | 610 | 270 | |
| 6 | 126 | 630 | 1105 | 800 | 440 | |
| J61Y-2000Lb | 2 1/2 | 50 | 420 | 814 | 510 | 160 |
| 3 | 60 | 470 | 895 | 560 | 200 | |
| 4 | 80 | 570 | 975 | 610 | 270 | |
| 5 | 96 | 660 | 1045 | 700 | 340 | |
| 6 | 118 | 760 | 1246 | 800 | 470 | |
| J61Y-2500Lb | 2 1/2 | 46 | 420 | 840 | 510 | 250 |
| 3 | 54 | 470 | 940 | 560 | 290 | |
| 4 | 70 | 570 | 1045 | 610 | 350 | |
| 5 | 88 | 660 | 1275 | 700 | 400 | |
| 6 | 104 | 760 | 1400 | 800 | 500 | |
| J61Y-3500Lb | 2 | 34 | 250 | 625 | 320 | 164 |
| 2 1/2 | 38 | 480 | 890 | 460 | 235 | |
| 3 | 48 | 640 | 1030 | 560 | 425 | |
| 4 | 60 | 800 | 1155 | 610 | 500 | |
| 5 | 74 | 930 | 1315 | 900 | 750 | |
