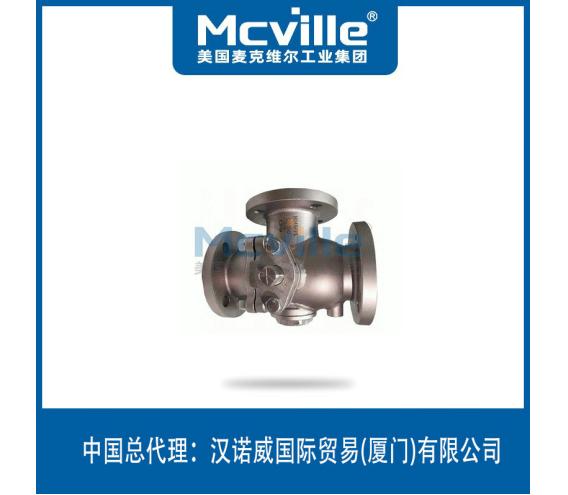

保温三通球阀产品介绍：
保温三通球阀系列有两阀座密封L型结构和四阀座密封T型结构两种，用户可根据工况实际情况选择类型，该阀具有造型美观，结构紧凑合理，密封性能好，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流与分流。该阀属保温球阀系列，它具有很好的保温保冷特性，同时又能有效降低管路中介质热量损失，其主要用于石油、化工、冶金、制药、食品等各类系统中。以输送常温下会凝固的高粘度介质。
保温三通球阀规范标准：适用温度 -28-300℃ 法兰尺寸 JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212 检验和试验 GB/T13927-89、JB/T9092-99 其余制造规范均按本厂标准
保温三通球阀零件材料：序号 零件名称 材料名称 1 阀体 WCB CF8 CF3 CF8M CF3M 2 球体 2Cr13 304 304L 316 316L 3 阀座 聚四氟乙烯PTFE 4 阀杆 2Cr13 304 304L 316 316L 5 填料 V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫 6 密封圈 聚四氟乙烯PTFE、对位聚苯PPL 7 垫圈 V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫
保温三通球阀外形结构图：
保温三通球阀连接尺寸：公称压力PN(Mpa) 公称通径DN(mm) 尺寸(mm) L L1 D D1 D2 b f Z-φd 1.6 15 150 72 95 65 45 14 2 4-φ14 20 160 80 105 75 55 14 2 4-φ14 25 180 90 115 85 65 14 2 4-φ14 32 200 100 135 100 78 16 2 4-φ18 40 220 110 145 110 85 16 3 4-φ18 50 240 120 160 125 100 16 3 4-φ18 65 260 130 180 145 120 18 3 4-φ18 80 280 140 195 160 135 20 3 8-φ18 100 320 160 215 180 155 20 3 8-φ18 125 380 190 245 210 185 22 3 8-φ18 150 440 220 280 240 210 24 3 8-φ23 200 550 260 335 295 265 26 3 8-φ23 250 670 310 405 355 320 30 3 12-φ25 300 720 370 460 410 375 30 3 12-φ25
