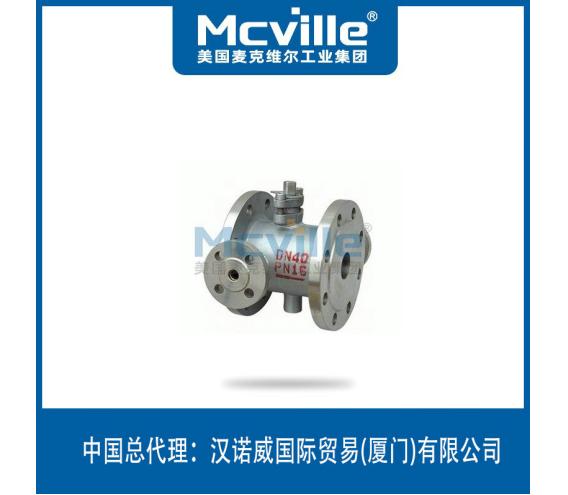

保温夹套法兰球阀产品概述：
保温夹套法兰球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。保温夹套球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的重油、胶类等高粘度介质。
保温夹套法兰球阀结构特点：
1、保温夹套法兰球阀采用整体式夹套结构设计，更能均匀地保温、保冷，比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的高压力为1MPa。2、保温夹套法兰球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。
保温夹套法兰球阀性能规范：设计标准 ASMEB16.34GB/T12224 结构长度 ASMEB16.10GB/T12221 连接法兰 ASMEB16.5JB/T79 驱动方 手动、电动、气 试验和检验 JB/T9092API598 适用介质 重油、胶类等易凝固介质
保温夹套法兰球阀零件材料：序号 零件名称 材质 GB ASTM 1 夹套 25 A105 2 阀座 WCB A216-WCB 3 阀体 25 A105 4 密封圈 PTFE、对位聚苯 5 球体 6 阀杆 1Cr13 A247-410 7 填料 柔性石墨 8 填料压盖Gland WCB A216-WCB
保温夹套法兰球阀外形结构图：
保温夹套法兰球阀连接尺寸：公称通径(DN) b L D E Q H W 管螺纹 (mm) (in) (mm) (in) P 20 3/4″ 19 117 40 11/2″ 58.5 147 101 170 G3/4″ 25 1″ 25 127 50 2″ 62.5 156 106 170 G3/4″ 40 11/2″ 38 165 65 21/2″ 63.5 181 125 250 G3/4″ 50 2″ 51 178 80 3″ 68 218 135 250 G3/4″ 80 3″ 76 229 150 6″ 82 275 193 350 G3/4″ 100 4″ 102 254 200 8″ 83 300 265 420 G3/4″ 150 6″ 152 292 250 10″ 95 403 355 1000 G3/4″ 200 8″ 203 330 300 12″ 100 492 410 1300 G3/4″
