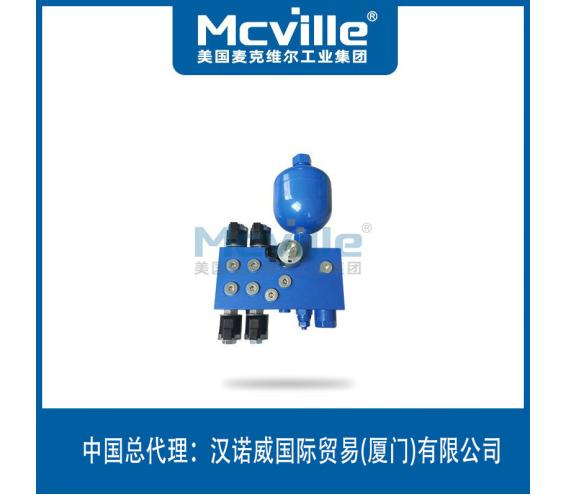

Dvf先导油源阀 技术特点

Dgf先导供油阀是复合阀，它能将中、高压回路中的压力降低以供给先导控制装置，油液可直接从工作系统或转向系统引过来，适用于无单独先导油泵的设备或机器，具有明显的节能效果

导供油阀带有蓄能器，输出的瞬时流量可达到40L/min，传统结构先导油泵输出的流量只有10 L/min，所以采用Dvf-00先导供油阀具有更高的操作灵敏性

小流量控制高压大流量，减轻操作强度

先导供油阀带有电磁阀控制先导油PF口进出油；同时通过4个电磁阀控制工作口进出油

负载敏感控制

先导供油阀带有多种容量的蓄能器，它可在动力设备（如发动机）出现故障时，能将操作设备安全平稳的收回

结构紧凑、体积小、成本低廉

泵上装有与泵体内联的换向阀，可通过操纵杆控制车斗的举升和降落

采用固定双金属侧板和二次密封，容积效率可达92％以上

结构简单，工作可靠，耐冲击性好，维修方便

20MPa 公称排量 45ml/r 16L/min 额定转速 800rpm 主要应用领域

装载机

推土机

起重机械

农用机械

物料搬运机械

自卸车

技术参数

输入公称压力 MPa	20
输出公称压力 MPa	3
电磁阀工作电压 V	24
卸荷压力 MPa	4.5
公称流量 L / min	16
液压油	符合DIN 51 524 标准的矿物质油（HL、HLP）
油液温度范围 ℃	－20～80
粘度范围 mm2/s	10～380
油液清洁度	油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级
重量 Kg	6.5

公称排量 ml/r	45
额定转速 rpm	800
最高转速 rpm	1800
额定压力 MPa	7
最高压力 MPa	20
液压油	符合DIN 51 524 标准的矿物质油（HL、HLP）
油液温度范围 ℃	－20～100
粘度范围 mm2/s	10~380
油液清洁度	油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级
重量 Kg	12

液压系统原理图

外形连接尺寸
