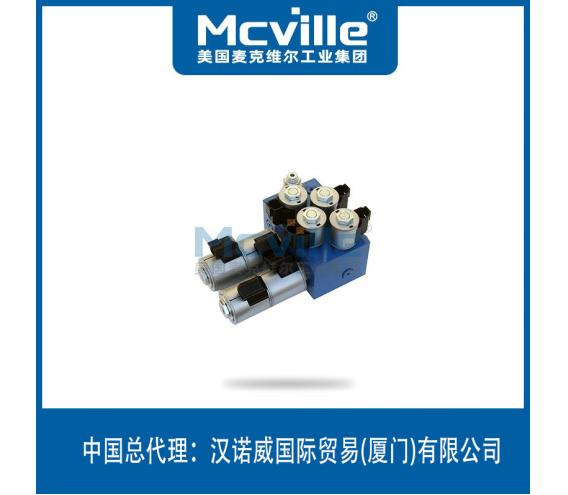

CLSD354.58B.01悬挂控制阀 技术特点

各工作口流量比例输出，与无负载大小无关，可实现复合动作

各工作口低泄漏

可用于定量系统的流量比例输出

集成度高，安装方便，维修简便

泵上装有与泵体内联的换向阀，可通过操纵杆控制车斗的举升和降落

采用固定双金属侧板和二次密封，容积效率可达92％以上

结构简单，工作可靠，耐冲击性好，维修方便

25MPa 公称排量 45ml/r 40L/min 额定转速 800rpm 主要应用领域

农用机械

注塑设备

自卸车

技术参数

公称压力 MPa	25
公称流量 L/min	22
最大流量 L/min	40
电磁阀工作电压	12VCD±15%
	24VCD±15%
液压油	符合DIN 51 524 标准的矿物质油（HL、HLP）
油液温度范围 ℃	－20～100
粘度范围 mm2/s	10～380
油液清洁度	油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级
重量 Kg	15

公称排量 ml/r	45
额定转速 rpm	800
最高转速 rpm	1800
额定压力 MPa	7
最高压力 MPa	20
液压油	符合DIN 51 524 标准的矿物质油（HL、HLP）
油液温度范围 ℃	－20～100
粘度范围 mm2/s	10~380
油液清洁度	油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级
重量 Kg	12

液压系统原理图

CLSD354.58B.01悬挂控制阀原理图

外形连接尺寸
