‌E5071C网络分析仪的使用说明包括以下几个方面‌：

1. 前面板功能按键介绍

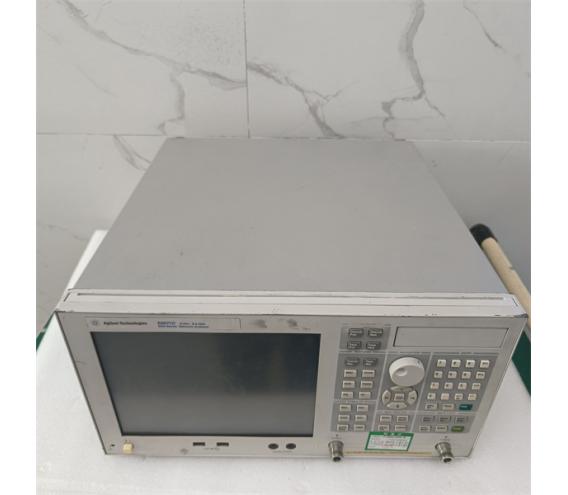

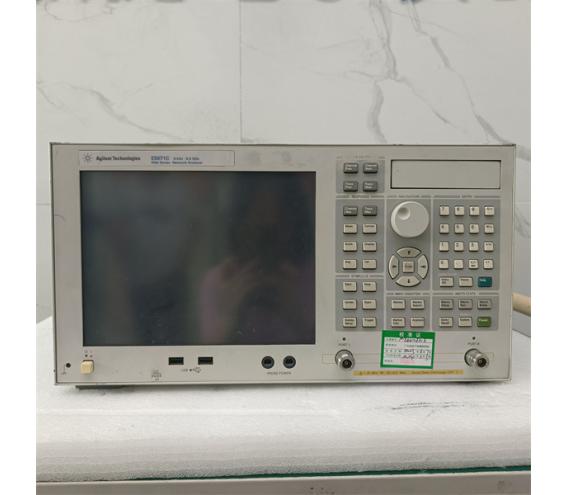

E5071C网络分析仪的前面板包括以下几个主要区域：

‌工作通道/迹线区‌：用于设置和调整测试参数。
‌相应区‌：包含常用的功能按键。
‌激励区‌：用于设置测试参数。
‌输入区‌：用于输入参数值。
‌仪器状态区‌：控制仪器状态和校准操作‌1。
2. 测量器件参数之前的准备工作
在进行测量之前，需要进行以下准备工作：

‌设置测试器件使用的频率等参数‌：通过激励区的start、stop、 * enter、span等按键设置起始频率、停止频率、中心频率和频率范围，并通过输入区的按键输入参数值‌1。
‌端口校准‌：选择校准菜单，根据需求选择单端口、双端口或多端口校准。以双端口校准为例，需要使用专门的校准器件（如SMA转接头）连接端口和校准器件，依次进行反射和传输校准‌12。
3. 具体操作步骤
‌设置测试频率范围‌：通过按键面板“Analysis”触发相应菜单，选择要校准的信号类型及端口数量，例如单端信号、2个端口的校准‌2。
‌校准操作‌：进入校准菜单目录，根据所用校准件型号进行选择后进入“Calibrate”子菜单。依次进行反射和传输校准，确保使用50Ω标准件连接下的Smith图为一个中心小圆点‌2。
‌测试阶段‌：完成校准后，将待测器件（DUT）连接到网络分析仪，确保两个端口对应DUT上的连接点位正确，即可进入测试阶段‌2。
4. 技术参数和规格说明
E5071C网络分析仪具有以下技术参数和规格：

‌频率范围‌：9 kHz至20 GHz，用户可以根据需求选择4.5、6.5、8.5、14和20 GHz版本‌3。
‌动态范围‌：宽动态范围大于123 dB（典型值）‌3。
‌测量速度‌：快速测量速度，例如39 ms@全2端口校准，1601点‌3。
‌温度稳定性‌：0.005 dB/°C‌3。
‌噪声水平‌：低迹线噪声0.004 dB RMS @ 70 kHz IFBW‌4。
‌输出功率‌：10 dBm‌3。
‌谐波抑制‌：-25 dBc‌3。
‌本底噪声‌：-131 dBm‌3。
