导尿管球囊可靠性测试仪 球囊抗拉性能

济南三泉智能研发生产的导尿管球囊可靠性测试仪是针对医用导尿管球囊性能检测的专业设备,主要用于评估球囊在充液膨胀、耐压、抗泄漏及反复使用过程中的可靠性,确保导尿管在临床使用中的安全性和稳定性。以下从工作原理、结构组成、测试项目、性能特点等方面详细说明:

导尿管球囊的可靠性测试基于流体力学和材料力学原理,通过模拟临床使用场景对球囊施加液体压力,监测其膨胀性能、密封性能及结构强度。就好比我们拉伸一根橡皮筋,拉得越用力(相当于充盈压力),橡皮筋就会变得越长(相当于球囊直径变化),球囊在充盈压力作用下的直径变化也遵循类似的规律 。

核心原理

● 压力 - 容积测试：向球囊内注入定量液体(如生理盐水),测量压力与容积的对应关系,判断球囊膨胀的均匀性和弹性。

● 耐压泄漏测试：对球囊施加持续压力(模拟膀胱内压),监测是否出现液体泄漏或结构破损,评估密封可靠性。

● 疲劳寿命测试：通过反复充液 - 泄压循环,测试球囊材料的耐疲劳性,观察是否出现裂纹、破裂等老化现象。

结构组成

● 流体控制系统

充液装置:高精度注液泵泵(量程 0.1-100ml,精度 ±0.01ml),控制充液量和速度。

压力调节模块:压力传感器(量程 0-10MPa,分辨率 0.1kPa)与减压阀,实时监测并调节球囊内压。

液路管道:耐高压软管(耐温 121℃,防腐蚀),连接被测球囊与控制系统。

● 机械夹持系统

夹具装置:定制化夹头固定导尿管主体,确保球囊部分暴漏于测试环境中(避免导尿管主体泄漏干扰)。

位移传感器:测量球囊膨胀时的直径或长度变化,评估膨胀均匀性。

● 数据采集与控制系统

工业计算机:运行测试软件,设置参数(充液量、压力、循环次数),实时记录压力 - 容积曲线。

人机界面:触摸屏显示测试数据、曲线及结果,支持自定义报告生成(含峰值压力、泄漏量、疲劳次数等)。

辅助装置

恒温槽:控制测试液体温度(如 37℃±0.5℃,模拟人体体温),避免温度影响材料性能。

球囊扩张导管测试仪

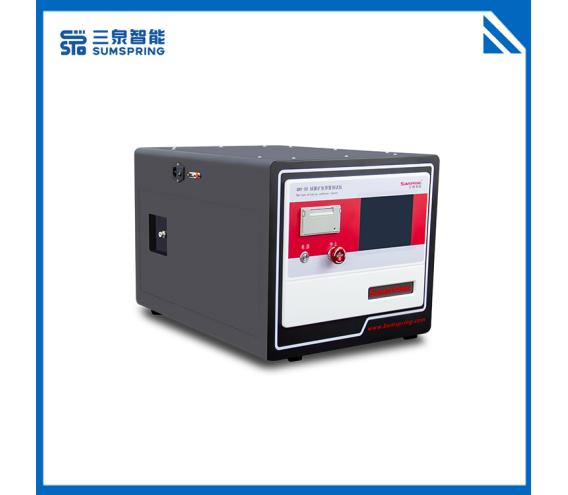

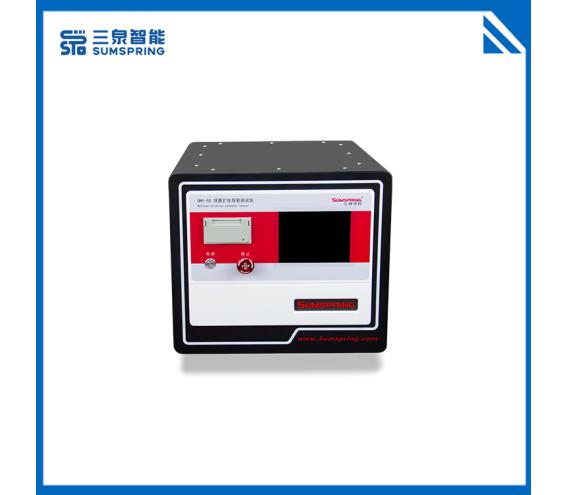

二、QNY-06S技术参数一览

• 测量范围:0～10.0 MPa(自由设定)

• 测量误差:±0.5%

• 分辨率:0.1 kPa

• 直径分辨率:0.001 mm

• 单位选择:kPa/Psi

• 用户管理:支持50个用户(用户名支持数字、字母或特殊符号组合)

• 数据接口:RS232(可连接LIMS系统)

• 试验模式:支持额定爆po压力(RBP)、球囊疲劳、卸压时间、球囊直径与充盈压力关系等试验

• 机器尺寸:800 mm × 455 mm × 835 mm(长×宽×高)

• 重量:103 kg

三、与行业标准的深度融合

QNY-06S测试仪不仅满足YY 0285.4-2017标准的要求,还兼容ISO 10555系列标准的测试规范。其高精度传感器和温控水环境设计,确保球囊性能测试的准确性和一致性。此外,设备的数据管理功能严格遵循GMP和UDI要求,通过加密存储和权限控制,为企业提供合规性保障。这种深度融合使QNY-06S成为医疗器械检测领域的设备。

四、未公司主营产品

济南三泉智能科技有限公司主营产品种类丰富多样,涵盖输注器械检测仪器,可对输液器、注射器等产品的各项性能进行精确检测;

●神经心血管介入器械检测仪器,为支架、血管介入导管等医疗器械的质量把关;

●非血管内导管及配套器械检测仪器,确保导尿管、胃管等产品安全可靠;

●呼吸管路检测仪器,用于检测呼吸面罩、输氧管等的性能指标;

●创面敷料及防护卫生用品类检测仪器,保障纱布、口罩等产品符合质量标准;

●内外无菌包装等相关物理性能检测仪器,对医疗器械包装的密封性、强度等进行严格检测。
