1、解决方案 - RAEM1系列远程声波（声发射）监测系统

简介

原理：
储罐底板受载条件下腐蚀导致的泄漏渗漏减薄等现象会产生微弱声波，接收分析这个声波得到储罐底板的腐蚀状态。
本文所述的监测检测符合标准JB/T 10764—2007无损检测 常压金属储罐声发射检测及评价方法。
应用结果：
365天在线监测检测，全过程自动分析结果，物联网远程操作使用，手机报警推送。

·自动给出监测诊断结果    ·在线和历史数据屏幕显示   ·在线手机报警推送

实现了按标准（JB/T 10764—2007无损检测 常压金属储罐声发射检测及评价方法）对储罐罐底板进行声发射监测检测并按标准给出储罐底板腐蚀状态等级。用户可根据标准内容进行维修安排，及时维修避免事故损失，减少不必要的开罐检修降低运行成本。

优点：

·完全免布线
·内置电池供电，连续工作4小时以上，适合定期检测
·也可电缆供电，这样就可以长期自动监测检测
·内置传感器，中心频率40kHz，频率范围15kHz~70kHz，满足储罐检测，传感器也可更换。
·内置高精度无线同步时钟，同步时钟优于10us，可以做时差定位评级
·小巧，底部带磁铁，现场安装方便。
·数据既可传输到电脑做深入分析，又可上传到云平台自动评级。

应用：

多种数据输出通讯方式（WiFi、4G、以太网、RS485 等），可根据用户需求配置，实现定期检测/本地长期监测检测/远程长期监测检测等多种应用方式。

系统示意图

注：上述系统都有手机app蓝牙通讯巡检和现场调试设置功能。

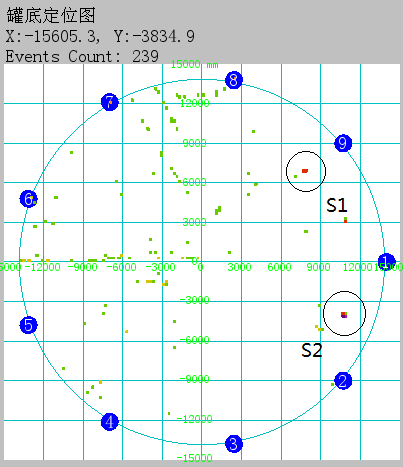

·储罐底板的远程在线智能声波（声发射）监测系统

适用于工作介质为气体或液体、工作压力为常压或小于0.1MPa的低压的新制造和在用地上立式储罐罐底板的声波（声发射）检测与评价。

2、主要软硬件介绍

RAEM1系列远程声波（声发射）监测系统：

系统组成：RAEM1采集器，平台，客户终端 (可多个采集器组成多通道监测系统，对大型设备实时监测）

1）配置表

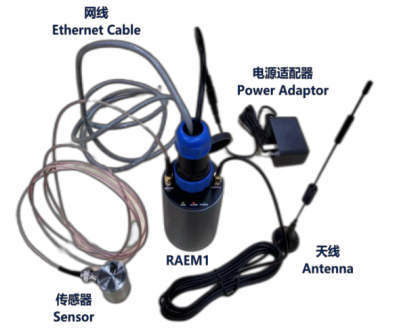

2）RAEM1采集器

集传感器、采集卡、数据通讯(蓝牙等)、电池供电、无线时钟同步为一体的RAEM1智能声波（声发射）采集器。

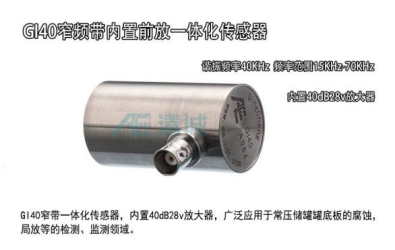

3）传感器

GI40或GI150系列传感器，将机械信号转化为电信号输入声波（声发射）采集分析系统

GI40或GI150系列

4）平台

云端服务器、局域网、PC、手机等。

5）参数指标
