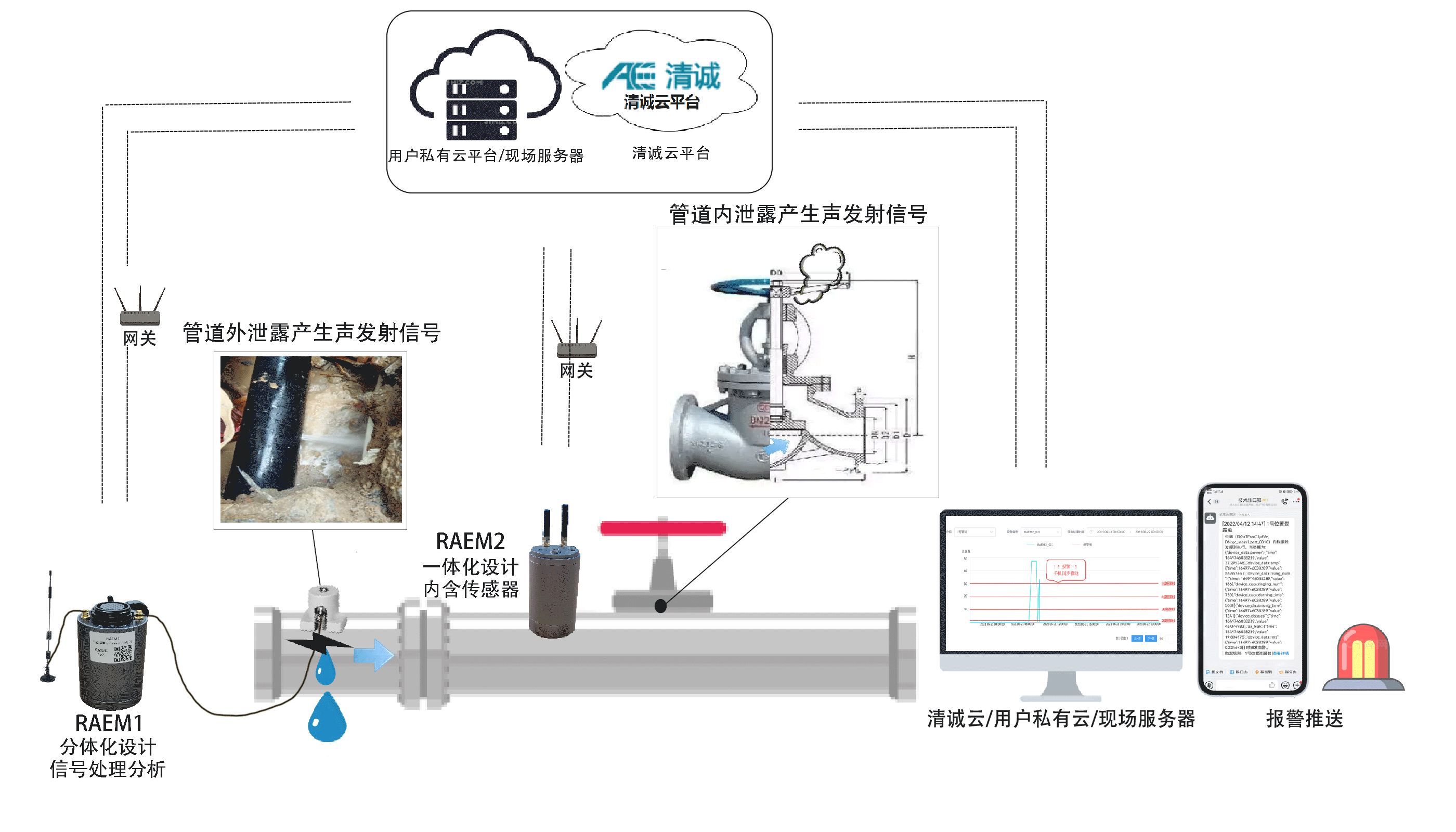

1、应用介绍

适用范围：阀门内泄露监测和管道外泄漏监测（难于或不能接近环境下的检测同样适用如高低温、核辐射、易燃、易爆极毒等环境）。
阀门内泄露：指阀门泄漏发生在阀门内部，介质从阀门的密封面、密封间隙或阀座等部位泄漏出来，由于阀门密封不良、材料磨损、密封面损坏或阀门内部结构失效所导致，最终导致阀门出现内漏现象。
管道外泄露：指阀门泄漏的情况发生在管道外部，介质从阀门与管道接口部位泄漏出来，通常由密封材料老化、介质压力过高或管道本体结构破损等原因引起。
阀门管道在长期使用的过程中，由于阀门密封体损坏、阀门密封槽堵塞和阀门部件老化、阀门管道缺乏定期维护和维修，导致出现阀门内泄露和管道外泄漏现象，最终引发重大危险事故。

实时/历史数据远程屏幕显示，达到预设的报警值时自动报警推送，提醒用户有管道正在发生泄露，用户即可实时了解详情，对管道做精准维护。

2、解决方案

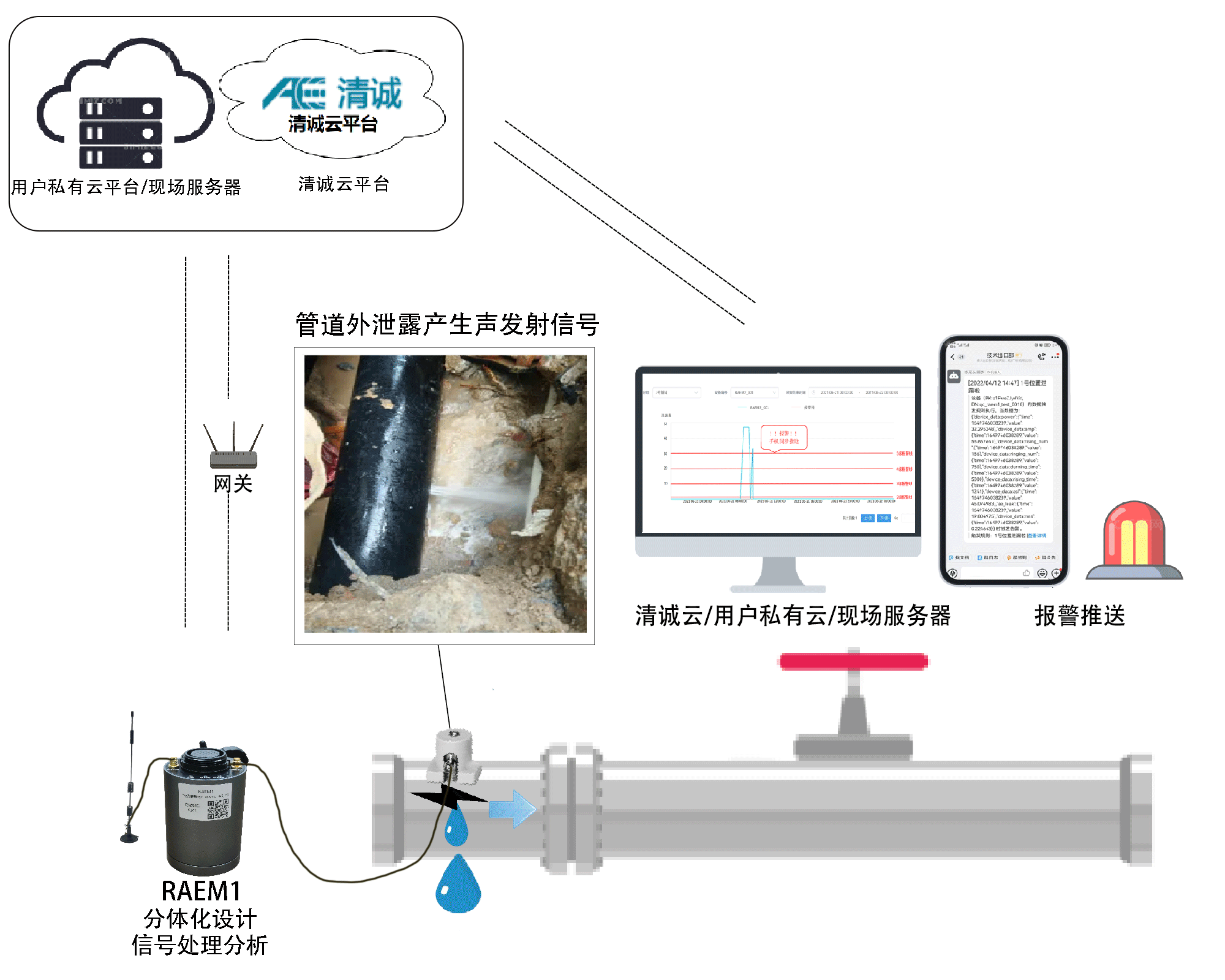

2.1 管道外泄漏监测方案

原理：介质摩擦破口产生的声波沿着材料表面传播被传感器接收，声波（声发射）采集器对接收到的声波信号进行分析处理，通过4G/WiFi网络将数据发送到云平台，用户登录云平台随时查看实时/历史数据，云平台根据设备传上来的数据和判据进行报警逻辑判断信号的级别，并将报警结果实时推送到客户端（电脑、手机、邮件、短信等）。

2.1.1 RAEM1硬件安装方案

RAEM1采集器的4G/Wi-Fi天线从采集器天线接口处引出至设备安装箱顶部进行安装。
A．传感器布置安装
底部涂耦合剂后安装在被测管道表面，耦合剂采用真空脂，利用磁夹具辅助安装，确保传感器与被测面耦合良好。
B．传感器线缆的布置
传感器输出端接入同轴电缆（具体长度根据现场确定），按照现场安装要求，通过线管或线槽，走线至指定RAEM1采集器安装位置。
C．采集器的安装
安装现场指定位置安装设备安放箱，安放箱里面布置RAEM1声发射采集器，箱顶部安装4G/Wi-Fi天线，现场应提供220伏交流或12伏直流电源供设备使用，安装现场应有线缆走线槽或类似设备供布线和走线，4G入网应有移动网络信号。

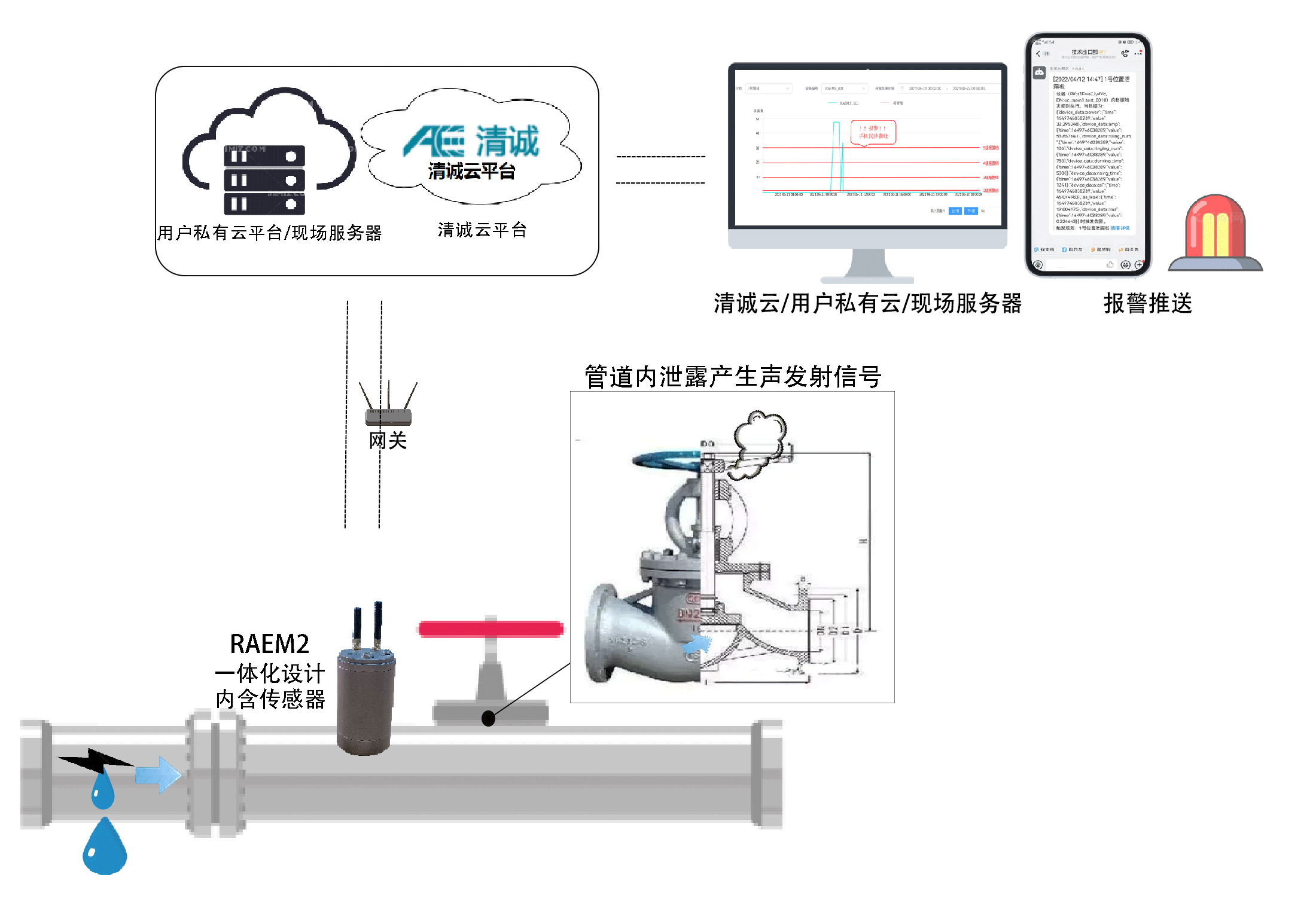

2.2 阀门内泄露监测方案

原理：阀门发生内泄露时，产生声波信号，信号沿着材料表面传播最终被RAEM2接收，RAEM2对信号进行分析处理，通过4G/LoRa网络将处理好的信号传送至云端服务器。登录云平台查看数据，同时云平台根据设备传上来的数据进行报警逻辑判断，逻辑判断完成后将报警结果实时推送至客户端（电脑、手机、邮件、短信等）。
