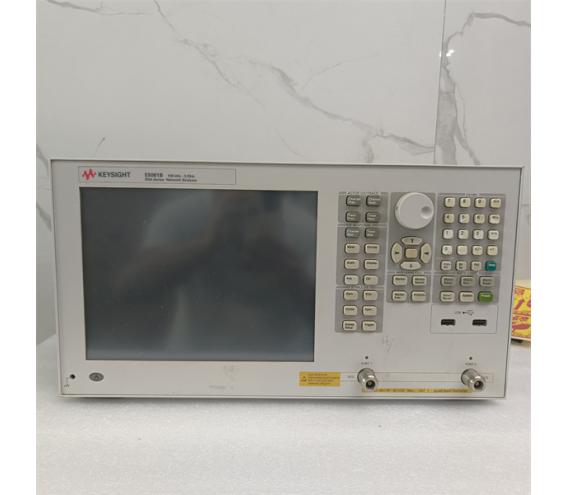

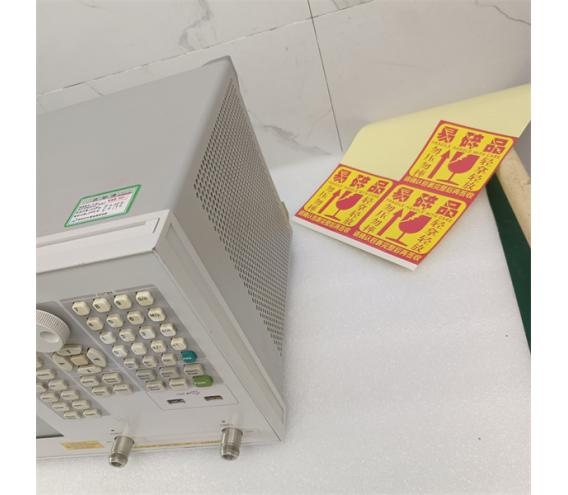

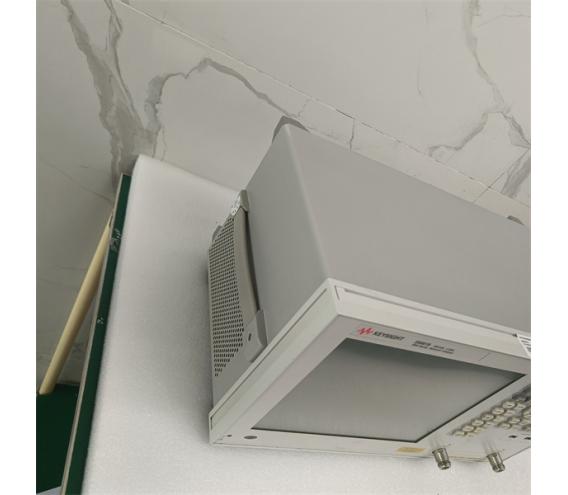

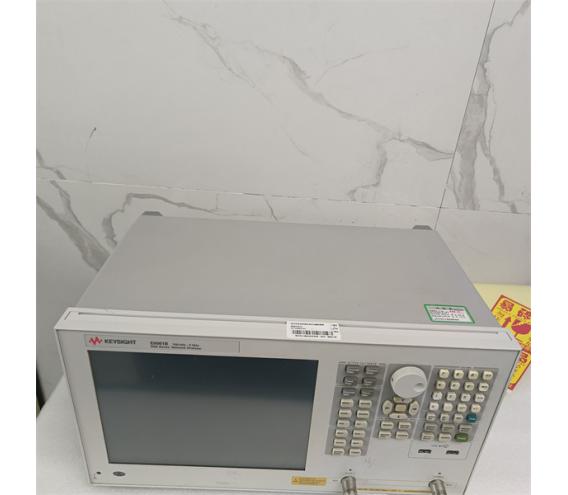

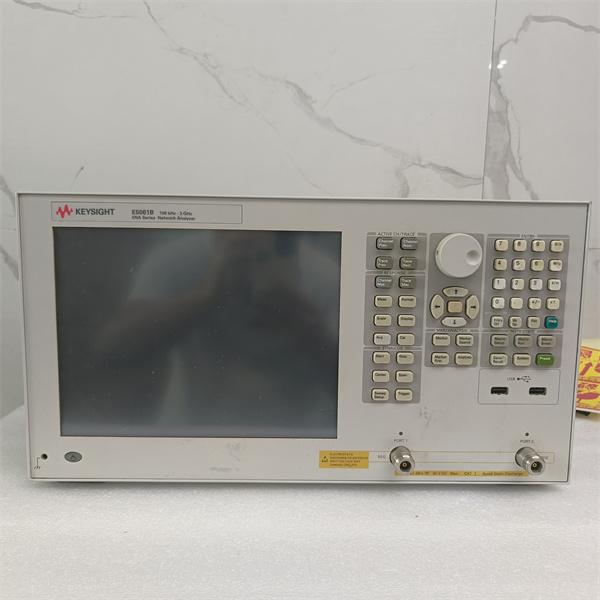

安捷伦E5061B网络分析仪

E5061B 是 Agilent 的 1.5 GHz 网络分析仪。网络分析仪是一种功能强大的仪器，可以以无与伦比的精度测量射频设备的线性特性。许多行业使用网络分析仪来测试设备、测量材料和监控信号的完整性。附加功能：



频率范围：100 kHz 至 3 GHz

透射/反射测试仪和 S 参数测试仪

50 Ω 和 75 Ω 系统阻抗
动态范围：120 分贝

输出功率：10 dBm

迹线噪声：0.005 dBrms

内置端口数量：2个端口

谐波：-25 dBc

本底噪声：-110 dBm

201 点、1 次扫描时的 * 佳速度：9 毫秒

操作系统：Windows 10

应用



S参数

故障距离

回波损耗

插入损耗/增益

低频电路 (5 Hz)



Keysight E5061B 是一款功能强大且外形紧凑的矢量网络分析仪，它能够满足从低频到高频的各种电子元器件和电路的测量需求。这款仪器非常适合于无线通信、航空航天与国防、计算机、医疗、汽车、CATV 等行业的应用。E5061B ENA系列网络分析仪提供了广泛的频率范围，从5Hz至3GHz，不仅支持射频应用，如滤波器或放大器测量等，还支持低频应用，如直流至直流转换器环路增益测量。因此，它成为实验台上进行网络分析的重要工具。

拥有E5061B，您不再需要购买仅在MHz范围内工作的专用低频测量仪器。这款仪器使您能够在实验室中测量从接近直流到3GHz频率范围内的各种应用，同时还集成了增益相位测试端口进行测试。此外，E5061B在整个测量频率范围内具有宽动态范围，确保每个测试频率上的精确测量。

E5061B的外形小巧，可节省工作台空间。其主要特点包括提供各种测试仪选件，让用户能够选择 * 适合自身测试需求的配置：100kHz至1.5GHz/3GHz，2端口，50或75Ω，传输/反射或S参数测试仪。通过选配低频-射频选件（选件3L5/3L4/3L3），满足各类应用需求：5Hz至3GHz，2端口，50Ω，S参数测试仪，增益相位测试端口，内置直流偏置源。此外，E5061B还提供了阻抗分析功能，支持夹具等效电路分析。
