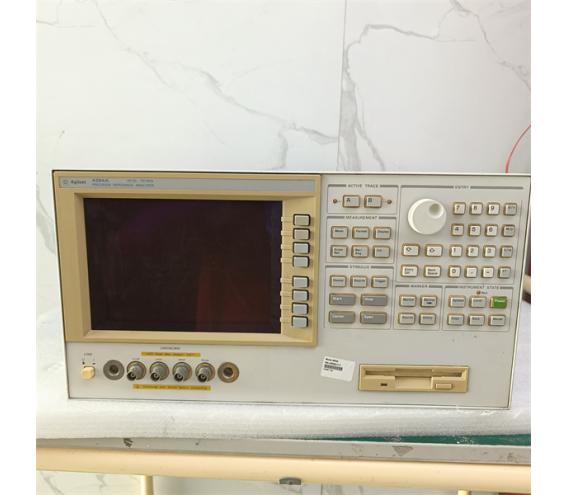

4294A阻抗分析仪的使用方法包括以下步骤‌：

‌设置测试参数‌：首先，需要了解被测件的测试参数，如频率范围、电平、偏置等。这些参数可以在仪器面板上通过相应菜单进行设置。频率设置在Stimulus菜单下，可以使用Start和Stop键来设置开始和截止频率，或者使用Center(频率)和Span(频率范围)来设置。阻抗分析仪支持多种扫描方式，包括线性频率扫描、对数频率扫描、分段扫描、电平扫描和偏置扫描，这些可以根据测试需求进行选择。电平设置在Sweep Setup菜单中，可以设置激励信号的电平，默认是电压值，但也可以更改为功率或电流。如果仪器订购了001偏置选件，则可以设置直流偏置(DC Bias)，在Sweep Setup菜单中，将DC Bias State设置为On后，即可进行偏置设置‌1。

‌端面校准‌：校准是确保测试准确性的重要步骤。首先，选择适当的校准夹具，并通过仪器面板上的Cal键进入校准菜单。在Accessory菜单中选择使用的夹具型号，使用仪器自带的校准套件(如16195B)分别进行开路(Open)、短路(Short)和负载(Load)校准。按照屏幕提示进行，并在每项校准完成后确认‌1。

‌夹具补偿‌：夹具补偿是为了减少夹具本身对测试结果的影响。将夹具的两个测试电极或触点呈开路状态，选择Open软按键进行开路补偿；使用短路片或短路线将夹具的两个测试电极或触点连接，选择Short软按键进行短路补偿‌1。

‌样品连接‌：将待测件连接到夹具上，并确保连接紧密。然后，通过仪器面板上的Meas键选择测试功能，如阻抗(Z)和相位(Theta)等‌1。

‌测试结果读取‌：根据测试设置，仪器将显示相应的测试曲线。如果测试曲线超出显示屏范围，可以使用Scale键进行自动定标调整。通过仪器提供的各种功能，如Search(搜索)、Marker(标记)等，可以对测试曲线进行进一步分析。测试完成后，可以通过Save功能保存数据‌1。

‌4294A阻抗分析仪的主要特性和技术参数包括‌：

‌频率范围‌：40 Hz至110 MHz
‌基本阻抗精度‌：±0.08%
‌宽信号电平范围‌：5mV至1Vrms或200uA至20mArms
‌直流偏置范围‌：0V至±40V或0mA至±100mA
‌高Q值/低D值精度‌：适用于分析低损耗元件
‌强大的阻抗分析功能‌：适用于元件和电路有效阻抗测量和分析的集成解决方案‌
