建筑设备一体化监控系统设计说明

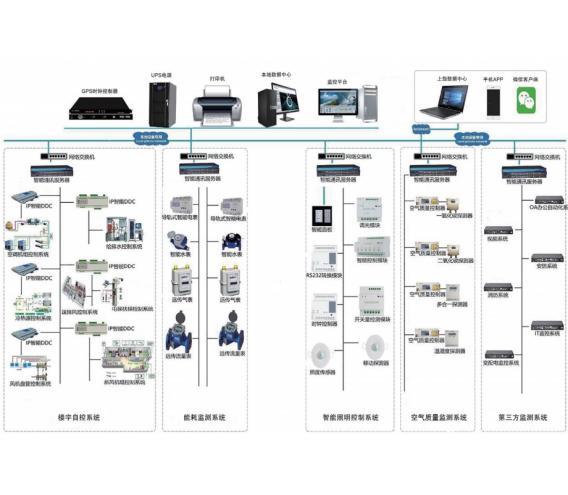

为了全面实现智慧建筑的各项技术指标和使用功能要求，本项目设置建筑设备一体化监控系统，实现建筑的设备监控、电力监控、照明控制、剩余电流检测、用能计量、建筑环境检测、能效管理等建筑监控和管理功能，系统设备应包含电能的分配、变换、保护、控制、计量、安全和所控制设备的监测、计量、控制、保护功能以及人机控制操作、信息、状态的显示和网络通信功能，系统应符合《民用建筑电气设计标准》GB 51348-2019第18.14节建筑设备一体化监控系统的要求。

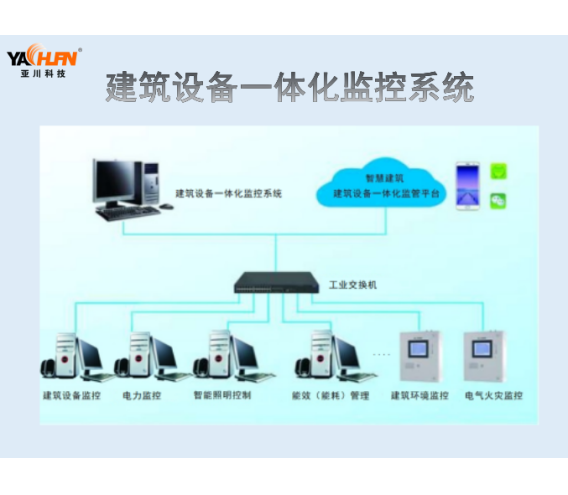

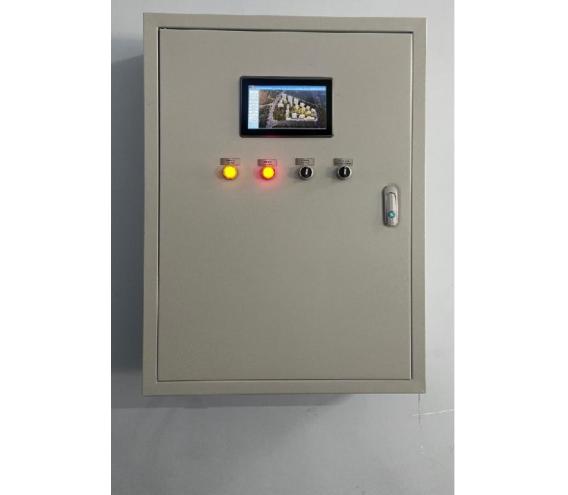

建筑设备一体化监控系统是将建筑设备控制系统通过网络进行相互连接，形成综合一体化的供电、监测和控制系统。系统末端应为一体化控制箱柜，应采用标准化生产制造工艺。一体化箱柜标准化电控单元内设备元器件选型，满足相关国家规范，图纸要求。

了解更多的产品信息或产品价格，请致电我司。

产品报价联系电话：15O-O29O-668O

请联系税经理：一五二--〇二九〇--六六八〇（同VX）

我们将竭诚为您提供项目图纸设计优化和配置方案报价！！！

数据采集器

技术要求：单台数据采集器应支持连接不少于128台计量设备；应具有不少于2个10M/100M自适应以太网RJ45接口，用于数据上传；应支持多种类型仪表通讯协议；

支持周期方式数据采集、固定时刻数据采集和当前时刻数据采集，并可接受数据中心通过数据管理平台下达的命令及相关设置；应具有专用存储空间至少支持1个月以上的用能数据备份；

区域控制器

技术要求：该模块通过LAN和上位机平台进行连接,与平台进行通讯。接收平台发出的命令。

1、2个独立的LAND，安装时，可以手拉手连接。

2、2个独立的CAN总线接口，可以带动2路独立的CAN总线，可以工作在CAN2.0B协议下，并将命令转换成CAN总线，发往下边的专用控制器。

3、实现软件下载、升级、状态监控。

5、板载128 Mbit的flash，可以存储。

6、板内有一个数字温度传感器，精度0.5℃，范围-55℃~+125℃。，可以对电路板进行监控。

7、有板载可充电电池，有日历芯片，可以读取和校准时钟和日历。

技术要求：装有配电模块、风机模块或空调模块的电力配电箱，每台配电箱箱面安装一台
