一、产品概述

1.1 产品简介

本产品是一款针对暴雨、山洪、泥石流等可能发生自然灾害的地区所研发的入户型,具有外观美观大方，功能实用，免维护等优点。可以实时监测雨量及上游水位，并通过多种方式预警以保障下游居民人身及财产安全。

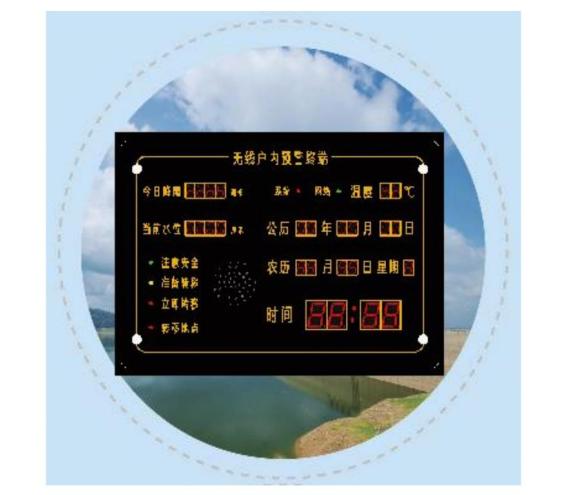

无线户内预警终端家庭版可实时接收、显示雨量/水位数据，具有声光提示三级预警功能，当水位或雨量超过预设阀值时，以语音、闪光、警笛、数据显示多种形式进行告警，并以闪光提示安全转移地点。并且本产品可实现无线自组网人工预警及村级对讲，可接收无线语音信号并自动播报在暴雨时也可清晰听。产品备有内置电源，在灾害破坏供电网后仍可持续接收报警信息并提示，保障居民人身及财产安全。

产品采用与家庭日常用品相结合的亲民形式，具有公历、农历、时间、星期、温度等居民日常常用信息的显示功能，可提高居民对设备维护的重视程度，便于居民及时掌握预警信息。

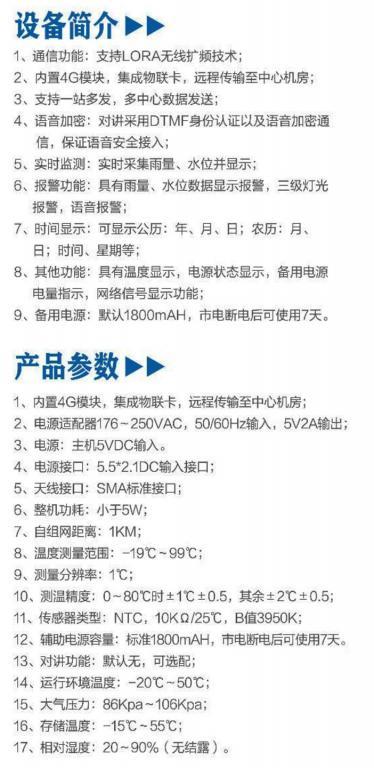

1.2 产品功能

通信功能：支持LORA无线扩频技术，无线对讲。

语音加密：对讲采用DTMF身份认证以及语音加密通信，保证语音安全接入。

实时监测：实时采集雨量、水位并显示。

报警功能：具有雨量、水位数据显示报警，三级灯光报警，语音/对讲报警。

时间显示：可显示公历：年、月、日；农历：月、日；时间、星期等。

其他功能：具有温度显示，电源状态显示，备用电源电量指示，网络信号显示功能。

备用电源：默认1800mAH，可根据客户需要更改。

1.3 技术参数

电源适配器176～250VAC，50/60Hz输入，5V2A输出；

电源：主机5VDC输入。

电源接口：5.5*2.1DC输入接口；

天线接口：SMA标准接口；

整机功耗：小于5W；

自组网距离：2KM；

温度测量范围：-19℃～99℃；

测量分辨率：1℃；

测温精度：0～80℃时±1℃±0.5，其余±2℃±0.5；

传感器类型：NTC，10KΩ/25℃，B值3950K；

辅助电源容量：标准1800mAH，可选配更高容量。

运行环境温度：-20℃～50℃；

大气压力：86Kpa～106K

存储温度：-15℃～55℃；

相对湿度：20～90%（无结露）。

1.4 系统组成

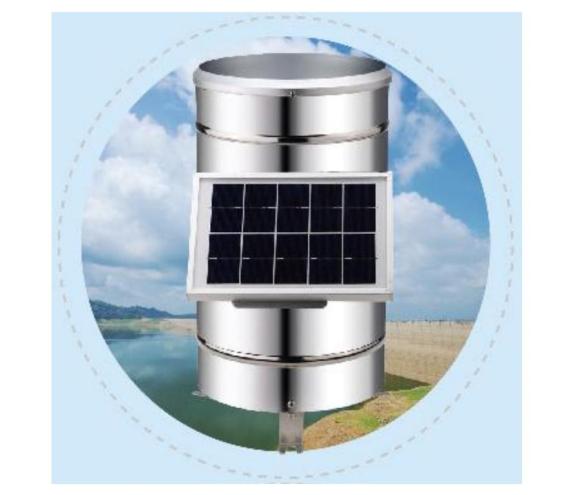

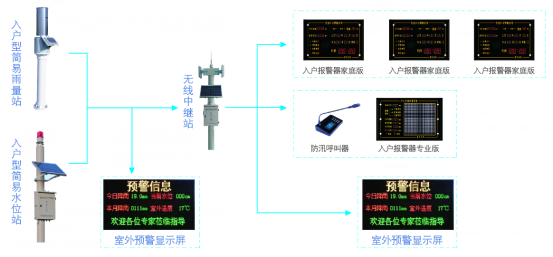

本产品为入户报警器家庭版，需要配合我司雨量计及水位计使用，系统组成应用图如下图所示：

二、使用说明

2.1外形尺寸示意图：

2.3操作方法：

1安装：

1）将主机及配件从包装内取出，将挂钉配件按照两钉水平间距200mm钉于适当位置，将产品挂于墙面。

2）取出配件内的天线安装至天线接口。

3）打开产品备用电源开关，此时系统灯亮，取出配件内电源适配器及电源线，插入电源接口并接入市电，产品显示正常即安装完毕。

2设置时间：

单击一次设置键进入时间校对界面，同时公历“年份”栏闪烁跳动，表示此时可进行年份校准，按“加”、“减”键进行时间设置，长按“加”、“减”键可进行时间快速设置，确认后再次单击设置键即可进行下一项校准，全部校准完毕后自动保存时间。

3配置频段：

使用工具伸入配置口进行配置，拨码按键靠近面板一端为1，另一侧为0，同一村组需使用同一频段，同一区域内最多可分为16组，拨码开关由左侧起开关顺序与组别对应关系如下图所示：

4警报及解除：

在上流水位或今日降雨超过阀值时，内容及含义如下表所示：

在报警状态下，按解除警报或任意键即可解除警报。

5产品指示灯介绍：
