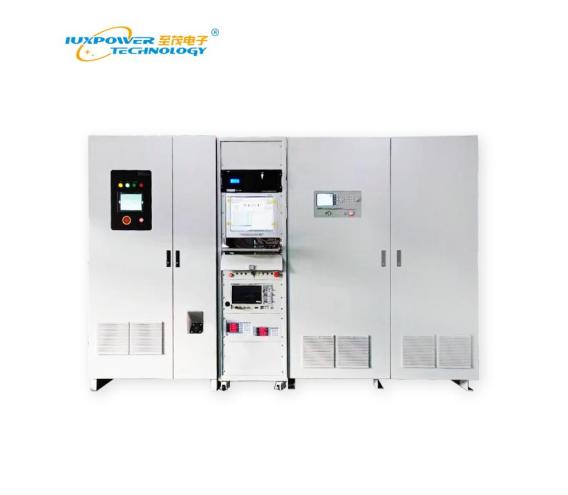

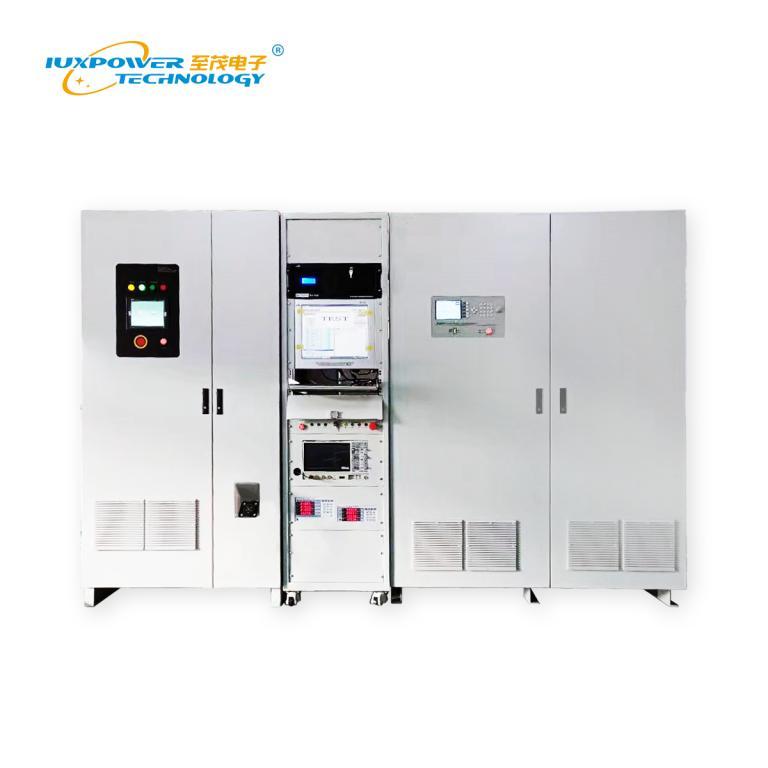

直流回馈式电子负载采用三相PFC回馈式设计

价格：

10000.00 元

行业分类：电工电气/电工仪器仪表

产品类别：

品　　牌：至茂电子

规格型号：IPDC2000

库　　存：10

生产商：至茂电子

产　　地：中国浙江省宁波市

立即询价

联系方式

直流回馈式电子负载采用三相PFC回馈式设计

产品简介：

IPDC2000系列直流回馈负载，是一款高精度高响应速度，宽电压适用范围，能量回馈电网的节能型纯数字化电子负载，具有功率大，节能效率高，节约公司配电容量的作用。设备采用四象限PWM整流和交错并联DCDC变换两级路，实现输出高精度、高电能质量的直流；主控部分采用全数字化电路设计，主控芯片选用TI的DSP芯片，实现高动态响应，满足客户测试需求。
负载由双向三相全桥逆变单元和DCDC单元组成功率部分，内置工频变压器，DCDC电路可将输入直流电压升成高压供给三相全桥电路，因此电源直流输入范围宽，可满足24-1000V输入范围；回馈负载本身支持能量双向流动，可设置多种工作模式，可应用于不同测试场合。可以为直流电源、直流充电桩、动力电池等各类试验设备提供测试负载，并把能量回馈电网。

IPDC2000系列直流回馈式电子负载采用三相PFC回馈式设计,纯数字化PWM整流技术,功率因数高，对电网污染小，输出精度高，动态响应速度快，能量百分百回馈电网;内置有BMS电池管理系统仿真功能，外置国标充电枪座；动力接入和输出接口，具有电气安全防护功能，THD和注入谐波电流满足国标GB/T 14549-93;亦满足GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012中测试项目对电源的使用要求;亦可用于新能源电动汽车直流充电桩测试及老化。

直流回馈式电子负载采用三相PFC回馈式设计

参考执行标准：

GB/T 18487.1-2015	电动车辆传导充电系统第1部分：一般要求
GB/T 27930-2015	电动汽车非车载传导式充电机与电池管理系统之间的通信协议
GB/T20234.1-2015	电动汽车传导充电用连接装置第1部分：通用要求
GB/T20234.3-2015	电动汽车传导充电用连接装置第3部分：直流充电接口
NB/T 33001-2010	电动汽车非车载传导式充电机技术条件
NB/T33008.1-2013	电动汽车充电设备检验试验规范第1部分：非车载充电机

直流回馈式电子负载采用三相PFC回馈式设计

产品特点：

◆ 三相P.F.C回馈设计, 采用DC/DC双向变换双级电路,电气完全隔离。

◆ 百分百能量回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%。
◆ 智能监控功能,友好的人机界面,可通过CAN总线或PC远程控制。
◆ 具有定电压（CV）,定电流（CC）操作模式。

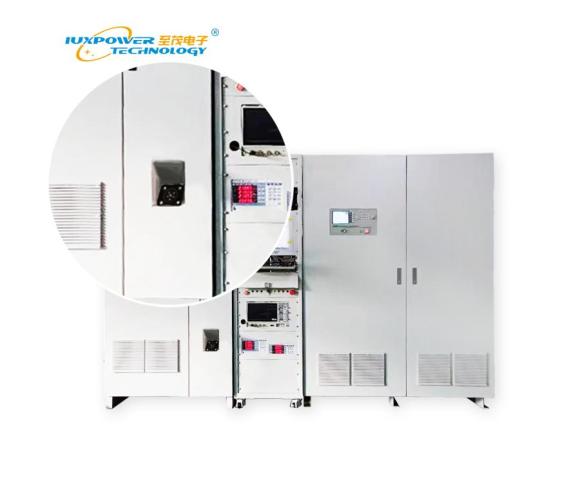

◆ 内置有BMS电池管理系统仿真功能，外置国标充电枪座。
◆ 节省75%的老化用电，降低80%老化热量，减少50%设备主电力的配置。
◆ 设备开机自检功能，开机自动检测仪器表工作状态是否正常，保证测试过程安全。
◆ 放电电流、放电时间、放电容量等设定功能。
◆ 具备多项安全自动保护功能，短路、过流、过载、过温等自动保护，保证仪表在长时间大电流放电过程中的安全稳定。

◆ 采用双向PWM整流技术，可将电源能量直接返回到电网，回馈效率达85%以上。
◆ 动力接入和输出接口，具有电气安全防护功能。

◆ 具有RS232 RS485 CAN以及以太网口。
◆ 可按照客户需求定制电压电流。

产品规格：

IPDC2000系列直流回馈式电子负载
型号		IPDC2050	IPDC2100	IPDC2150	IPDC2200	IPDC2300	IPDC2500
容量		50KW	100KW	150KW	200KW	300KW	500KW
交流特性	相数	3Ф4+PE 三相四线+地线
	电压	380V±15%
	频率	47Hz-63Hz
	功率因素	≥0.99（额定功率）
	电流谐波	≤3%（额定功率）；放电能量高品质100%回馈电网，高效节能，对电网无污染
电源模式
输出	电压	电流
	0-500V	±0-150A	±0-300A	±0-450A	/	/	/
	0-800V	±0-90A	±0-180A	±0-270A	±0-360A	±0-540A	±0-900A
	0-1200V	±0-60A	±0-120A	±0-180A	±0-240A	±0-360A	±0-600A
负载模式
定电压模式	量程	0-额定电压
	分辨率	0.1V
	设定/回读精度	≤0.1%FS
定电流模式	量程	0-额定电流
	分辨率	0.1A
	设定/回读精度	≤0.1%FS
定功率模式	量程	0-额定功率
	分辨率	0.1KW
	设定/回读精度	≤0.5%FS
定电阻模式	量程	1Ω-1KΩ
	分辨率	0.01Ω
	设定/回读精度	≤0.1%FS
电压纹波		0.2%FS（满量程）
电流纹波		0.3%FS（满量程）
电源调整率		±0.1%FS
负载调整率		±≤0.1%
时间精度		Setting 0.1sec+0.1%
电压解析度		VO＜1000V:0.1V；VO≥1000V:1V
电流解析度		输出lo＜10A:分辨率0.001A；输出100＞lo≥10A:分辨率0.01A；输出1000＞lo≥100A: 分辨率0.1A；输出lo≥1000A:分辨率1A
通讯接口		RS 232C[IEEE 488.2(GPIB)可选]
限流设定		0-MAX Current（超过电流设定值电源保护，停止输出）
限压设定		0-MAX Current（超过电压设定值电源保护，停止输出）
保护		过压、过流、过温、过载、短路
冷却方式		风扇2强制冷却
运行环境		0-40℃（室外-20℃-50℃需定制） 20-90%RH
产品尺寸		50K-100K：W800H890L1000mm；120K-150K:W1000H2000L850mm
