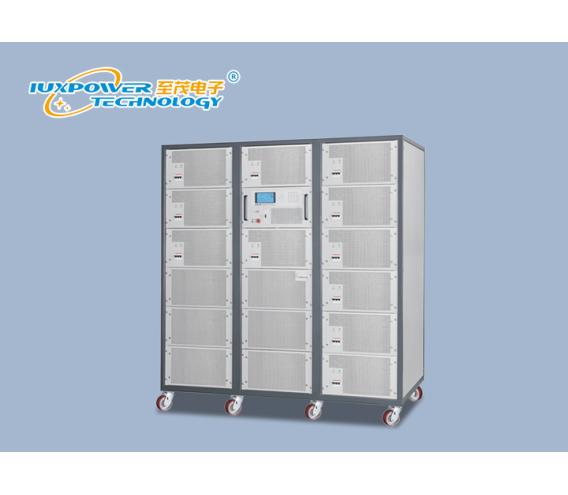

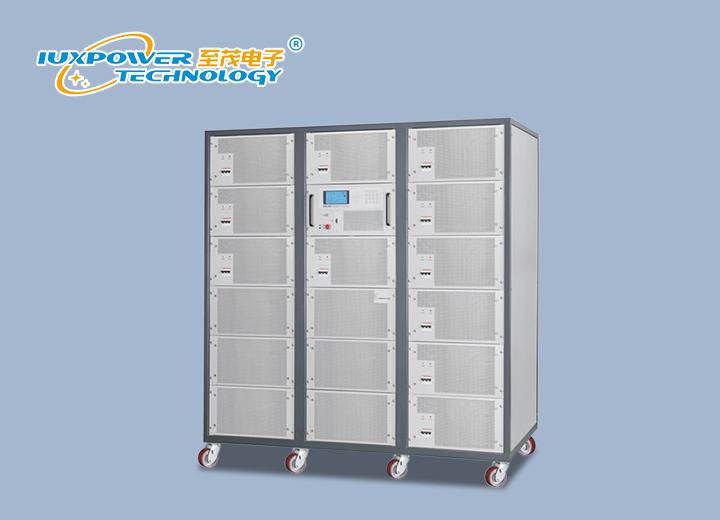

直流电子负载分布式设计高达20KHz动态测试性能

  • 价格：

    10000.00 元

行业分类：电工电气/电工仪器仪表

产品类别：

品　　牌：至茂电子

规格型号：CRIK5000

库　　存：10

生 产 商：至茂电子

产　　地：中国浙江省宁波市

立即询价
联系方式

直流电子负载分布式设计高达20KHz动态测试性能

产品简介：

CIRK5000系列大功率可编程直流电子负载是一款高可靠性、高精度、高性价比的全功能直流电子负载产品。
CIRK5000全系列负载在可靠性、可维护性、可扩展性、安全性等方面全面领先同类产品并持续发展。

直流电子负载分布式设计高达20KHz动态测试性能

产品特点：

◆ 功率范围覆盖1-500KW，满足各行业需求。
◆ 电压范围120V、600V、1000V三种规格，其它等级可定做。
◆ 保护功能完备，过电流、过电压、过温度、过功率及极性反接提醒保护；全方位MOS保护，避免炸机。
◆ 多台负载级联，可随时简单扩展功率。
◆ 分布式设计，功率扩展、维修极为方便。
◆ 高功率密度，节省宝贵空间。
◆ 恒电流(CC)、恒电压(CV)、恒电阻(CR)和恒功率(CP)四种测试模式。
◆ 带载、卸载电压可编程，测试测量减少意外。
◆ 纯硬件恒电阻、恒功率设计，稳定可靠。
◆ 模拟短路功能。
◆ 强大的充放电控制功能，可串联模式充放电，方便蓄电池、超级电容测试。
◆ 内置ESR测试功能，支持多种行业标准，蓄电池、超级电容用户可节省宝贵投资。
◆ 方便实用的OCP测试。
◆ 高达20KHz动态测试性能，上升下降斜率可分别设置。
◆ 大尺寸彩色液晶屏，信息显示更全面。
◆ 智能风扇控制，低噪音，更环保。
◆ 强大的自动测试功能，复杂测试任务一键搞定。
◆ 模拟编程接口、电流监控接口、远近程触发功能，可实现复杂的功能控制和监测。
◆ 多种通讯控制接口，LAN、RS232、CAN、GPIB（选配）。
◆ 3U标准19寸模块，方便机架应用。
◆ 无与伦比的高可靠性，平均无故障时间行业内领先。

直流电子负载分布式设计高达20KHz动态测试性能

产品特征：

负载设计有全方位的MOS保护，MOS周围均设计有保险，无论MOS如何损坏，皆不会导致正极与负极或者正极与控制电路的短路。部分MOS损坏并不会加速其他MOS的损坏，可持续使用。
分布式设计，可直接更换或增加功率层，维修简单方便，易于功率扩展。
设计有功率限制电路，反应时间极短，可有效保护负载不会因为过功率而损坏。
采用全技术，无论是内外连线还是PCB走线，均采用了技术，层与层之间采用数字通信，有效的提高了负载的抗干扰能力。

特色功能：
恒电流测试功能（CC）
恒电流模式下，无论输入电压如何变化，负载始终消耗一个恒定的电流。
恒电压测试功能（CV）
恒电压模式下，负载将消耗足够电流使输入电压维持在设定值。
恒电阻测试功能（CR）
恒电阻模式下，负载等效为一个恒定的电阻，输入电流会随输入电压的改变而调整。
恒功率测试功能（CP）
恒功率模式下，负载将消耗一个恒定的功率。输入电流会随输入电压的改变而线性调整以确保消耗功率不变。
动态电流测试功能（CCD）
动态测试功能可根据设定规则使负载在两个设定参数（主值与瞬态值）间切换，适用于电源动态特性测试。按面板按键“CCD”可快速切换到动态测

试界面，设置参数后使用按键“On/Off”可开启或关闭动态测试功能。

自动测试功能（Auto）
自动测试功能用于模拟真实带载波形，并提供高效的规格检查流程，可显著提高测试效率。该功能允许用户编辑 4 个序列测试文件，每个测试文件可

支持50个测试步骤。每个测试步骤中，用户可设置带载模式、带载主值、上升斜率、下降斜率、单步时间和检查内容。
放电测试功能（Discharge）
放电测试功能用于对电池或超级电容进行放电测试。测试时，电池（或电容）的电压持续降低，当电压低于终止电压时，负载关闭输入，停止放电。
充电测试功能（Charge）
CIRK5000系列 负载除了提供恒电流充电方式，更增加了智能恒流转恒压充电模式，可满足客户充电质量的要求（尽量充满）。充电测试功能需串联

电源和电池（或超级电容），并使用远端电压采样线缆。

等效直流内阻测试功能（ESR）
CIRK5000 专业的内阻采样电路，可准确捕获被测物的电压落差。根据欧姆定律，即可计算出等效直流内阻。
过电流保护测试功能（OCP）
负载提供上升斜坡电流用来测试被测设备电压是否能达到终止电位，以判别OCP保护是否正常。此测试检查过载情况下的被测设备输出响应。

典型应用领域:
◆ 充电桩、动力电池、燃料电池
◆ 电动工具、BMS保护板
◆ 通信电源、电力电源、机车电源
◆ 超级电容（模组、保护板）
◆ 发电机、电动机
◆ 太阳能及相关组件
◆ 电流器件（继电器、保险丝、电连接器、传感器等）
◆航空航天
◆ 电源测试
◆ 电动汽车、混合动力汽车
◆ 电力电子行业

◆ 绿色能源，包括电能储备

产品规格：

CRIK5000直流电子负载

型号

CRIK5003-120-300

CRIK5003-600-90

CRIK5003-1000-30

CRIK5012-120-1200

电压

120V

600V

1,000V

120V

电流

300A

90A

30A

1200A

功率

3,000W

3,000W

3,000W

12,000W

最小可操作电压

2V/300A

4.5V/90A

5V/30A

2V/1200A

恒电流模式

量程

0-30A

0-300A

0-9A

0-90A

0-3A

0-30A

0-120A

0-1200A

分辨率

0.5mA

5mA

0.15mA

1.5mA

0.05mA

0.5mA

2mA

20mA

精度

小量程精度：0.1%+0.1%F.S.;大量程精度：0.1%+0.15%F.S.

恒电压模式

量程

0-12V

0-120V

0-60V

0-600V

0-100V

0-1000V

0-12V

0-120V

分辨率

0.2mV

2mV

1mV

10mV

1.67mV

16.7mV

0.2mV

2mV

精度

0.05%+0.1%F.S.

恒功率模式

量程

0‐3,000W

0‐3,000W

0‐3,000W

0‐12,000W

分辨率

50mW

50mW

50mW

200mW

精度

0.5%+1%F.S.

恒电阻模式

量程

0.007～74Ω

0.15～1200Ω

0.12～1240Ω

2.5～20000Ω

0.62～6200Ω

12.4~100000Ω

0.0019～19Ω

0.037～300Ω

精度

0.35%+0.42S

0.35%+0.0026S

0.35%+0.0252S

0.35%+157u S

0.35%+0.005S

0.1%+31uS

0.35%+1.68S

0.35%+0.01S

分辨率

16  bits

斜率

电流斜率量程

5-300A/ms

300-15000A/ms

1.5-90A/ms

90-4500A/ms

0.5-30A/ms

30-1500A/ms

20-1200A/ms

1200-60000A/ms

电压斜率量程

1.0-50V/ms

50-500V/ms

5.0-250V/ms

250-2500V/ms

8-400V/ms

400-4000V/ms

1.0-50V/ms

50-500V/ms

功率斜率量程

5-300A/ms

300-15000A/ms

1.5-90A/ms

90-4500A/ms

0.5-30A/ms

30-1500A/ms

20-1200A/ms

1200-60000A/ms

电阻斜率量程

5-300A/ms

300-15000A/ms

1.5-90A/ms

90-4500A/ms

0.5-30A/ms

30-1500A/ms

20-1200A/ms

1200-60000A/ms

精度

(1±35%)*设定值

电压测量

量程

0‐12V

0‐120V

0‐60V

0‐600V

0‐100V

0‐1000V

0‐12V

0‐120V

精度

0.05%+0.05%F.S.

0.05%+0.05%F.S.

0.05%+0.05%F.S.

0.05%+0.05%F.S.

电流测量

量程

0‐30A

0‐300A

0‐9A

0‐90A

0‐3A

0‐30A

0‐120A

0‐1200A

精度

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

功率测量

量程

0-3,000W

0-3,000W

0-3,000W

0-12,000W

精度

0.5%+1%F.S.

0.5%+1%F.S.

0.5%+1%F.S.

0.5%+1%F.S.

瞬态测量

T1&T2

0.025‐60ms

1‐60000ms

0.025‐60ms

1‐60000ms

0.025‐60ms

1‐60000ms

0.025‐60ms

1‐60000ms

分辨率

1us

1ms

1us

1ms

1us

1ms

1us

1ms

精度

1us+100ppm

1ms+100ppm

1us+100ppm

1ms+100ppm

1us+100ppm

1ms+100ppm

1us+100ppm

1ms+100ppm

尺寸

13cm(H)×48cm(W)×64cm(D)

52cm(H)×48cm(W)×64cm(D)

温度规格

保护温度85°C，操作温度0 ~40 °C，满功率操作温度0 ~25 °C

接下表：

型号

CRIK5012-600-360

CRIK5012-1000-120

CRIK5021-600-630

CRIK5021-1000-210

电压

600V

1,000V

600V

1,000V

电流

360A

120A

630A

210A

功率

12,000W

12,000W

21,000W

21,000W

最小可操作电压

4.5V/360A

5V/120A

4.5V/630A

5V/210A

恒电流模式

量程

0-36A

0-360A

0-12A

0-120A

0-63A

0-630A

0-21A

0-210A

分辨率

0.6mA

6mA

0.2mA

2mA

1.05mA

10.5mA

0.3mA

3mA

精度

小量程精度：0.1%+0.1%F.S.;大量程精度：0.1%+0.15%F.S.

恒电压模式

量程

0-60V

0-600V

0-100V

0-1000V

0-60V

0-600V

0-100V

0-1000V

分辨率

1mV

10mV

1.67mV

16.7mV

1mV

10mV

1.67mV

16.7mV

精度

0.05%+0.1%F.S.

恒功率模式

量程

0‐12,000W

0‐12,000W

0‐21,000W

0‐21,000W

分辨率

200mW

200mW

350mW

350mW

精度

0.5%+1%F.S.

恒电阻模式

量程

0.03～300Ω

0.62～5000Ω

0.15～1500Ω

3～25000Ω

0.018～180Ω

0.35～2800Ω

0.09～880Ω

1.77～14000Ω

精度

0.35%+0.1008S

0.35%+630uS

0.35%+0.02S

0.1%+126uS

0.35%+0.176S

0.35%+0.0011S

0.35%+0.035S

0.1%+220uS

分辨率

16  bits

斜率

电流斜率量程

6-360A/ms

360-18000A/ms

2-120A/ms

120-6000A/ms

10.5-630A/ms

630-31500A/ms

3.5-210A/ms

210-10500A/ms

电压斜率量程

5.0-250V/ms

250-2500V/ms

8-400V/ms

400-4000V/ms

5.0-250V/ms

250-2500V/ms

8-400V/ms

400-4000V/ms

功率斜率量程

6-360A/ms

360-18000A/ms

2-120A/ms

120-6000A/ms

10.5-630A/ms

630-31500A/ms

3.5-210A/ms

210-10500A/ms

电阻斜率量程

6-360A/ms

360-18000A/ms

2-120A/ms

120-6000A/ms

10.5-630A/ms

630-31500A/ms

3.5-210A/ms

210-10500A/ms

精度

(1±35%)*设定值

电压测量

量程

0‐60V

0‐600V

0‐100V

0‐1000V

0‐60V

0‐600V

0‐100V

0‐1000V

精度

0.05%+0.05%F.S.

0.05%+0.05%F.S.

0.05%+0.05%F.S.

0.05%+0.05%F.S.

电流测量

量程

0‐36A

0‐360A

0‐12A

0‐120A

0‐63A

0‐630A

0‐21A

0‐210A

精度

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

功率测量

量程

0-12,000W

0-12,000W

0-21,000W

0-21,000W

精度

0.5%+1%F.S.

0.5%+1%F.S.

0.5%+1%F.S.

0.5%+1%F.S.

瞬态测量

T1&T2

0.025‐60ms

1‐60000ms

0.025‐60ms

1‐60000ms

0.025‐60ms

1‐60000ms

0.025‐60ms

1‐60000ms

分辨率

1us

1ms

1us

1ms

1us

1ms

1us

1ms

精度

1us+100ppm

1ms+100ppm

1us+100ppm

1ms+100ppm

1us+100ppm

1ms+100ppm

1us+100ppm

1ms+100ppm

尺寸

52cm(H)×48cm(W)×64cm(D)

116cm(H)×60cm(W)×80cm(D)

温度规格

保护温度85°C，操作温度0 ~40 °C，满功率操作温度0 ~25 °C

产品选型表：

型号

规格

型号

规格

型号

规格

CRIK5001-120-100

120V/100A/1200W

CRIK5001-600-30

600V/30A/1200W

CRIK5001-1000-10

1000V/10A/1200W

CRIK5002-120-200

120V/200A/2000W

CRIK5002-600-60

600V/60A/2000W

CRIK5002-1000-20

1000V/20A/2000W

CRIK5003-120-300

120V/300A/3000W

CRIK5003-600-90

600V/90A/3000W

CRIK5003-1000-30

1000V/30A/3000W

CRIK5006-120-600

120V/600A/6000W

CRIK5006-600-180

600V/180A/6000W

CRIK5006-1000-60

1000V/60A/6000W

CRIK5009-120-900

120V/900A/9000W

CRIK5009-600-270

600V/270A/9000W

CRIK5009-1000-90

1000V/90A/9000W

CRIK5012-120-1200

120V/1200A/12KW

CRIK5012-600-360

600V/360A/12KW

CRIK5012-1000-120

1000V/120A/12KW

CRIK5015-120-1500

120V/1500A/15KW

CRIK5015-600-450

600V/450A/15KW

CRIK5015-1000-150

1000V/150A/15KW

CRIK5018-120-1800

120V/1800A/18KW

CRIK5018-600-540

600V/540A/18KW

CRIK5018-1000-180

1000V/180A/18KW

CRIK5021-120-2100

120V/2100A/21KW

CRIK5021-600-630

600V/630A/21KW

CRIK5021-1000-210

1000V/210A/21KW

CRIK5024-120-2400

120V/2400A/24KW

CRIK5024-600-720

600V/720A/24KW

CRIK5024-1000-240

1000V/240A/24KW

CRIK5030-120-3000

120V/3000A/30KW

CRIK5030-600-900

600V/900A/30KW

CRIK5030-1000-300

1000V/300A/30KW

CRIK5036-120-3600

120V/3600A/36KW

CRIK5036-600-1080

600V/1080A/36KW

CRIK5036-1000-360

1000V/360A/36KW

CRIK5042-120-4200

120V/4200A/42KW

CRIK5042-600-1320

600V/1320A/42KW

CRIK5042-1000-420

1000V/420A/42KW

CRIK5051-120-5100

120V/5100A/51KW

CRIK5051-600-1530

600V/1530A/51KW

CRIK5051-1000-510

1000V/510A/51KW

◆ 特殊规格可根据客户要求定制（功率、步进、尺寸、显示、定制机型周期稍长）
