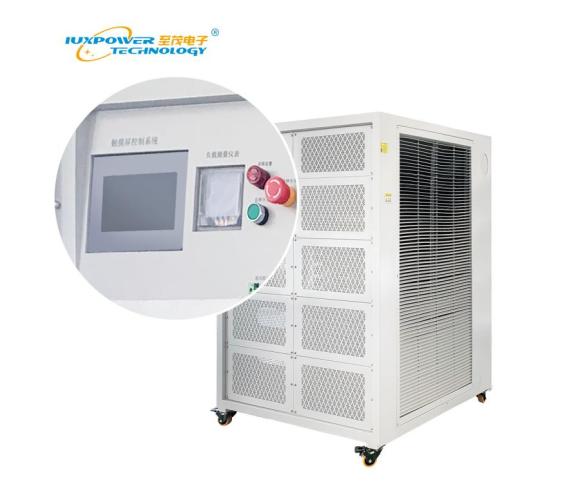

直流阻抗模拟柜精确模拟电缆阻抗参数

产品简介：

ZDAI-RLC系列微电网电缆直流阻抗模拟由由多段模拟不同长度的直流电缆的阻抗设备组成,能够精确模拟电缆阻抗参数,电缆长度及规格根据用户要求订制,对应距离微网接入电缆的阻抗、感抗及容抗值，连接的公共低压供电系统电缆长度的模拟，其步进50米(步进可订制)，满足分布式电源实验检测需要，是开发、验证继电保护程序等必备的试验设备。

直流阻抗模拟柜精确模拟电缆阻抗参数

产品特点：

◆ 直流线路模拟由多段模拟不同长度的直流电缆的阻抗设备组成，模拟长度用户提供;列如:电缆为10mm2,耐压能力为1000VDC的单芯电缆,4段(2.5Km、5Km、7.5Km和10Km)模拟电缆阻抗可以自由组合，以实现不同长度流电缆线路的模拟

◆ 直流线路模拟设备应为双极结构,可直接实现双极直流线路的模拟
◆ 模拟直流电缆的阻抗系数:电阻0.0754Ω/km，电感0.282mH/KW， 电容0.292μF/KW，阻抗误差不大于5%;线路阻抗模拟均采用集中参数模拟
◆ 线路模拟提供单极对地短路故障模拟回线电缆的接口
◆ 故障模拟电阻满足10秒以上的短路电流通过能力,不发红,过热自动保护
◆ 短路故障时间可以在软件上设定,时间0.1-10秒可调
◆ 配备PLC 自动控制系统，主机面板上具有调节阻抗和故障接入的开关，根据实验需要可以任意调节
◆ 配置就地控制面板，实现模拟线路长度、故障调节功能
◆ 线路模拟电阻为高精度元器件，长时间工作时不会因为温度升高引发阻抗值变化
◆ 装置在以下环境条件下可正常工作
◆ 环境温度:-20 ℃～+50 ℃
◆ 相对湿度:10%～90%,无冷凝
◆ 大气压力:80 kPa～110 kPa
◆ 噪音:≤65dB，在1m处测量
◆ 海拔:高度≤2000m
◆ 耐用时间:20年,（平均温度25℃，在使用期间可更换元器件）
◆ 耐地震能力;水平加速度0.2g,垂直加速度0.1g,按IEC 61166进行试验,安全系数1.67
◆ 装置在运输中允许的环境温度-35℃～＋85℃,相对湿度不大于85%
◆ 在贮存中允许的环境温度-35℃～＋85℃,相对湿度不大于85%,在不施加任何激励量的条件下,装置不出现不可逆变化

直流阻抗模拟柜精确模拟电缆阻抗参数

详细参数：

如上述规格不满足您的需求，可根据您的要求定制   电话：0574-65113511
