交流中频电源采用独特的瞬时值双环控制方式
产品简介：

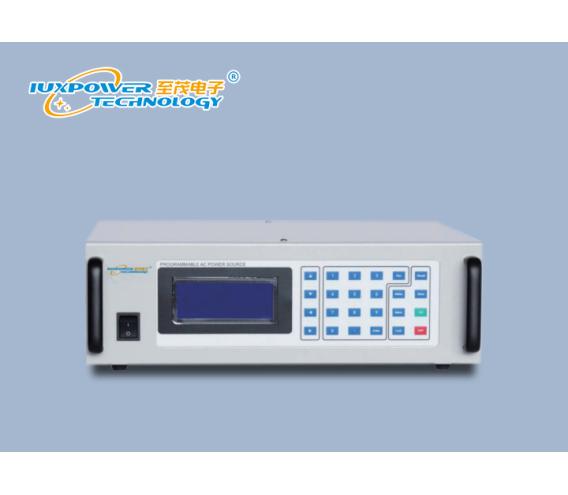

ALC3000系列交流中频电源是专门为航空及电子电气设备设计制造的电源，可用于飞机及机载设备、雷达、导航等电子设备，以及其他需要400Hz中频电源的场合。 400Hz中频电源以16位微型控制器为核心，以电力电子器件为功率输出单元，采用了数字分频、锁相、波形瞬时值反馈、SPWM脉宽调制、IGBT（IPM）输出等新技术及模块化机构，具有负载适应性强，效率高、稳定度佳、输出波形品质好、操作简单、体积小、重量轻、智能控制、异常保护功能、输出频率可调、反应速度快、过载能力强、全隔离输出，长寿命抗损伤等特点。
交流中频电源采用独特的瞬时值双环控制方式
产品特点：
◆ 采用独特的瞬时值双环控制方式，控制精度高，波形品质好，可适应各种负载。
◆ 采用正弦脉宽调制技术（SPWN）设计，体积小、重量轻、噪音低、干扰小，用第三代功率模（IGBT\IPM）块推动，效率高、性能稳定、散热效
果佳。微处理器控制，输出电压频率在线可调。
◆ 操作显示数字LED面板，采取旋钮型操作方式，简单方便。隔离变压器隔离输出，安全可靠。
◆ 三相独立控制，集中监控，适用于三相平衡负载及任意不平衡负载，也可作单相电源适用。
◆ 优异的负载保护功能：具有过电压、欠电压、错相、漏电、缺相、过流、超载、欠频、短路等输出保护。暂态反应快速，对100%的加载/除载，输出负载稳压率在反应时间2ms以内，即可稳定在±1%（线性负载）。
◆ 可配置通讯接口 RS232/485 GPIB（选配）
交流中频电源采用独特的瞬时值双环控制方式
产品规格：
ALC3000系列中频电源 | |||||||||||||||||||||
型号 | 3000 | 3001 | 3003 | 3005 | 3010 | 3015 | 3020 | 3030 | 3050 | 3100 | 3150 | ||||||||||
容量 | 0.5K | 1K | 3K | 5K | 10K | 15K | 20K | 30K | 50K | 100K | 150K | ||||||||||
制作方式 | SPWM（正弦脉宽调制） | ||||||||||||||||||||
输入 | 相数 | 1φ2W | 3φ4W | ||||||||||||||||||
电压 | 220V±10% | 380V±10% | |||||||||||||||||||
频率 | 47Hz ~ 63Hz | ||||||||||||||||||||
输出 | 相数 | 1φ2W | |||||||||||||||||||
电压 | 115V-L-N 定压输出 （可80-150 调节 可选） | ||||||||||||||||||||
频率 | 400Hz 定频输出 | ||||||||||||||||||||
最大 电流 | L＝120V | 4.2A | 8.4A | 25A | 42A | 84A | 125A | 168A | 250A | 420A | 840A | 1250A | |||||||||
H＝240V | 2.1A | 4.2A | 12.5A | 21A | 42A | 62.5A | 84A | 125A | 210A | 420A | 652A | ||||||||||
显示 LED | 电压 , 电流 , 频率 , 功率 , 功率因数 PF , | ||||||||||||||||||||
电源调整率 | 0.1% | ||||||||||||||||||||
负载调整率 | 1 % | ||||||||||||||||||||
波形失真率 | 2%(纯阻性负载) | ||||||||||||||||||||
输出瞬态特征 | 符合JJB572A-2006规定 （≤10％S＝200MS） | ||||||||||||||||||||
频率稳定度 | 0.01% | ||||||||||||||||||||
电压解析度 | 0.1V | ||||||||||||||||||||
电流解析度 | 0.001A/0.01A/0.1A/1A | ||||||||||||||||||||
频率解析度 | 0.1HZ | ||||||||||||||||||||
测量精确度 | 电压 | 0.5%FS+5dgt | |||||||||||||||||||
电流 | 0.5%FS+5dgt | ||||||||||||||||||||
功率 | 0.5%FS+5dgt | ||||||||||||||||||||
频率 | 0.01%FS+5dgt | ||||||||||||||||||||
设定精确度 | 电压 | 1%FS | |||||||||||||||||||
频率 | 0.1%FS | ||||||||||||||||||||
保护 | 过流 ，过温 ，过载，短路 | ||||||||||||||||||||
运行环境 | 温度：0 ~45℃ 相对湿度：0-90％ (非凝结状态），海拔高度1500m | ||||||||||||||||||||
绝缘电抗 | 500Vdc 20MΩ以上 | ||||||||||||||||||||
耐压绝缘 | 1800vac/5mA/1分钟 | ||||||||||||||||||||
冷却方式 | 强迫风冷 | ||||||||||||||||||||
可附加功能 | 外控0-5V/10V/2.5V控制 | ||||||||||||||||||||
定制功能 | 电压/外形可定制 | ||||||||||||||||||||
体积 | Inquiry factory | ||||||||||||||||||||
重量(Kg) | 15kg~900kg | ||||||||||||||||||||
接下表：
ALC3000S标准三相交流电源 | ||||||||||||||
型号 | 3006S | 3009S | 3012S | 3015S | 3020S | 3030S | 3060S | 3100S | 3150S | 3300S | 3450S | |||
容量 | 6K | 9K | 12K | 15K | 20K | 30K | 60K | 100K | 150K | 300K | 450K | |||
制作方式 | SPWM（正弦脉宽调制） | |||||||||||||
输入 | 相数 | 1φ2W | 3φ4W | |||||||||||
电压 | 220V±10% | 380V±10% | ||||||||||||
频率 | 47Hz ~ 63Hz | |||||||||||||
输出 | 相数 | 3φ4W | ||||||||||||
电压 | 相电压115V 线电压200V | |||||||||||||
频率 | 400Hz 定频输出 | |||||||||||||
最大 电流 | L＝120V | 16.8A | 25A | 33A | 42A | 56A | 84A | 168A | 278A | 420A | 840A | 1250A | ||
H＝240V | 8.4A | 12.5A | 17A | 21A | 28A | 42A | 84A | 139A | 210A | 420A | 652A | |||
显示 LED | 电压 , 电流 , 频率 , 功率 , 功率因数 PF | |||||||||||||
电源调整率 | 0.1% | |||||||||||||
负载调整率 | 1 % | |||||||||||||
波形失真率 | 2%(纯阻性负载) | |||||||||||||
三相不平衡度 | 可接不平衡负载（三相可做单相使用） | |||||||||||||
输出瞬态特征 | 符合JJB572A-2006规定 （≤10％S＝200MS） | |||||||||||||
相位角偏移度 | 平衡负载120°±1％，不平衡负载±3％ | |||||||||||||
频率稳定度 | 0.01% | |||||||||||||
电压解析度 | 0.1V | |||||||||||||
电流解析度 | 0.001A/0.01A/0.1A/1A | |||||||||||||
频率解析度 | 0.1HZ | |||||||||||||
电压 | 0.5%FS+5dgt | |||||||||||||
电流 | 0.5%FS+5dgt | |||||||||||||
功率 | 0.5%FS+5dgt | |||||||||||||
频率 | 0.01%FS+5dgt | |||||||||||||
电压 | 1%FS | |||||||||||||
频率 | 0.1%FS | |||||||||||||
保护 | 过流 ，过温 ，过载，短路 | |||||||||||||
运行环境 | 温度：0 ~45℃ 相对湿度：0-90％ (非凝结状态），海拔高度1500m | |||||||||||||
绝缘电抗 | 500Vdc 20MΩ 以上 | |||||||||||||
耐压绝缘 | 1800vac/5mA/1分钟 | |||||||||||||
冷却方式 | 强迫风冷 | |||||||||||||
可附加功能 | 外控0-5V/10V/2.5V控制 | |||||||||||||
定制功能 | 电压/外形可定制 | |||||||||||||
体积 | Inquiry factory | |||||||||||||
重量(Kg) | 15kg~900kg | |||||||||||||
程控 | RS232C 485 (选型） | |||||||||||||
备注：（可定制）
1. 其它电压规格请咨询本公司相关人员；
2. 其它电压规格的重量及尺寸有异，请咨询我司商务人员；
3. 可订制36VAC或依顾客要求规格特别定制；
4. 本公司产品规格不断研发改进，变更恕不另行通知。
